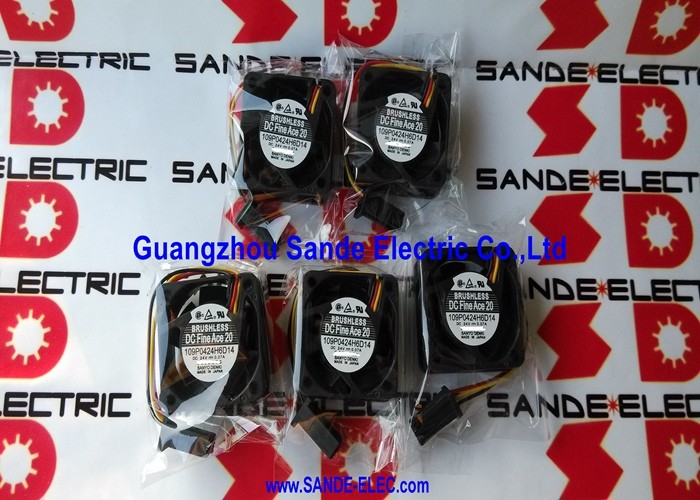

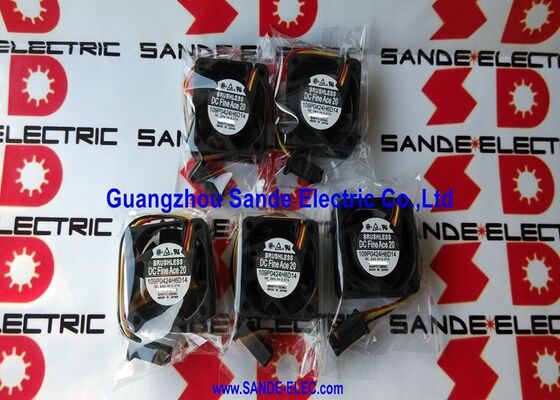

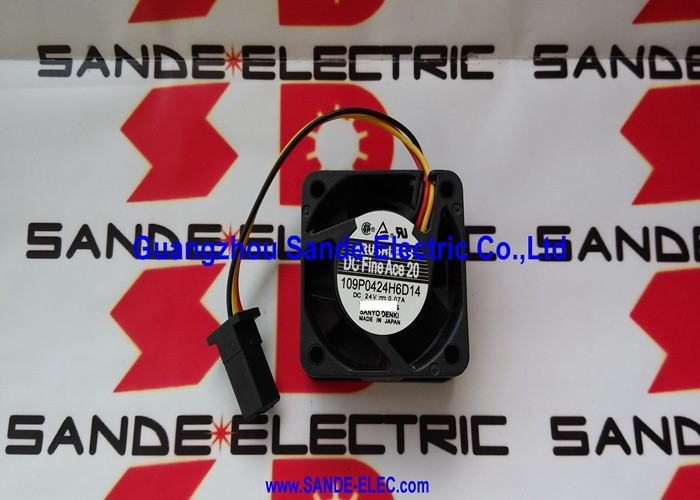

109P0424H6D14 | Ventilador Sanyo Denki San Ace 40 — 40×40×20mm / 24V / 0.07A / 3 hilos / Rodamiento de bolas / Refrigeración industrial

San Ace 40 a 20 mm de profundidad: factor de forma estándar de 40 mm

El 109P0424H6D14 es un ventilador axial de 24 VCC de la serie San Ace 40 de Sanyo Denki: la versión con factor de forma de 40 × 40 × 20 mm (4020) de la familia 109P0424. La profundidad de 20 mm es la profundidad de ventilador de 40 mm más común en aplicaciones de servidores y automatización industrial, lo que equilibra el tamaño compacto con el volumen de las aspas para una salida de flujo de aire útil.

El consumo de corriente de 0,07 A a 24 V sitúa el consumo de energía en aproximadamente 1,68 W, una carga eléctrica mínima en el riel de suministro de 24 V que alimenta la mayoría de los equipos de control industrial. A este nivel de potencia, varios ventiladores pueden compartir un único circuito de suministro de 24 V sin acercarse a los límites de corriente de suministro.

Información clave del producto

San Ace 40: familia de ventiladores industriales de 40 mm de Sanyo Denki

La serie San Ace 40 refleja la filosofía de ingeniería de ventiladores industriales de Sanyo Denki: alta confiabilidad, rendimiento constante y variantes de aplicaciones específicas para diferentes requisitos de gestión térmica:

Múltiples opciones de profundidad:La serie 109P0424H6 cubre ventiladores de 40×40 mm con diferentes variantes de profundidad (15 mm, 20 mm y más), cada uno optimizado para diferentes requisitos de resistencia al flujo y flujo de aire con el mismo voltaje de suministro de 24 V.

Variantes de velocidad:Dentro de la designación H6, existen diferentes variantes de velocidad (identificadas por los dígitos finales), que cubren puntos de velocidad de bajo ruido, estándar y de alto rendimiento para diferentes requisitos de carga térmica.

Construcción con rodamientos de bolas:Todos los ventiladores de la serie San Ace 40 utilizan conjuntos de motores con rodamientos de bolas, lo que proporciona independencia de orientación y rendimiento constante en el rango de temperaturas de funcionamiento de -20 °C a +70 °C.

Aplicaciones

Refrigeración del chasis del PLC industrial:Posiciones de ventilador de 40 mm en la refrigeración del chasis del bastidor de PLC: la profundidad de 20 mm se adapta a la profundidad de cavidad estándar en la mayoría de los compartimentos de módulos de PLC.

Refrigeración de la electrónica del servoaccionamiento:Refrigeración interna para módulos de servoaccionamiento compactos y electrónica de control de ejes mediante ventiladores alimentados por 24 VCC.

Electrónica de control CNC:Refrigeración para componentes electrónicos del panel del operador CNC, tarjetas de control de movimiento y módulos de interfaz de accionamiento que requieren una refrigeración compacta de 40 mm.

Hardware de redes y servidores industriales:Módulos de servidor blade, hardware de computación de vanguardia y enrutadores industriales: el factor de forma de 40 × 20 mm es estándar para la mayoría de las posiciones de ventiladores de servidores empresariales e industriales.

Preguntas frecuentes

P1: ¿Es 109P0424H6D14 un reemplazo adecuado para NMB 1608KL-05W-B39 en aplicaciones FANUC?

Ambos son ventiladores de 3 cables de 40 × 40 × 20 mm, 24 V CC, pero tienen carcasas de conectores diferentes. El NMB 1608KL-05W-B39 utiliza un conector compatible con FANUC específico (FANUC A90L-0001-0510). El 109P0424H6D14 es una variante estándar de Sanyo Denki San Ace. Para aplicaciones específicas de FANUC, el número de ensamblaje de FANUC (A90L-0001-xxxx) especifica el ventilador compatible exacto, incluido el conector; confirme la compatibilidad del conector antes de sustituirlo.

P2: ¿Cuál es la velocidad nominal y el flujo de aire de 109P0424H6D14?

El 109P0424H6D14 pertenece a la clase de velocidad H6 dentro de la serie San Ace 40: los ventiladores de clase H6 de 40 × 40 × 20 mm en el rango 109P0424 generalmente funcionan a aproximadamente 6000 a 6500 RPM con un flujo de aire de 8 a 9 CFM a 24 V nominales. Confirme la velocidad exacta y el flujo de aire de la hoja de datos de Sanyo Denki 109P0424H6D14: el D14 posterior identifica la variante específica dentro de la clase H6.

P3: ¿109P0424H6D14 tiene protección de polaridad?

Los ventiladores Sanyo Denki San Ace incluyen protección contra polaridad inversa en el circuito del motor: conectar el voltaje de suministro al revés no daña el motor. El ventilador simplemente no funciona hasta que se aplica la polaridad correcta. Esta es una característica de seguridad estándar de la serie San Ace que evita daños accidentales al motor durante la instalación o el mantenimiento cuando los cables de suministro se invierten inadvertidamente.

P4: ¿Qué debo verificar cuando 109P0424H6D14 no gira después de la instalación?

Verifique: (1) Voltaje de suministro en el conector del ventilador; confirme que haya 24 V presentes en ambas clavijas de alimentación. (2) Orientación correcta de las clavijas del conector: el conector de 3 clavijas a veces se puede insertar en la orientación incorrecta si la carcasa no tiene llave. (3) Bloqueo del ventilador: incluso una obstrucción física momentánea puede impedir el arranque en algunos diseños de ventiladores sin escobillas. (4) Límite de corriente de suministro: si se alcanza el límite de corriente de suministro de 24 V (debido a otras cargas), es posible que el ventilador no consuma suficiente corriente de arranque para superar la fricción estática del rodamiento.
