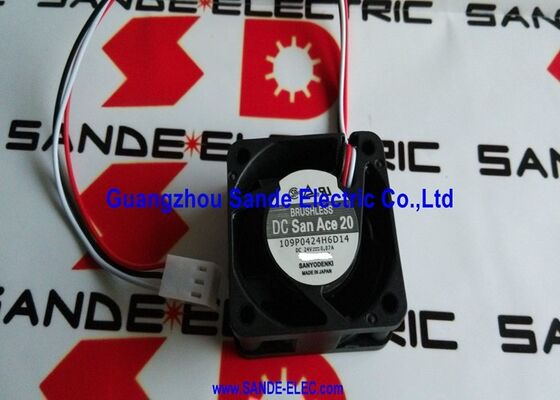

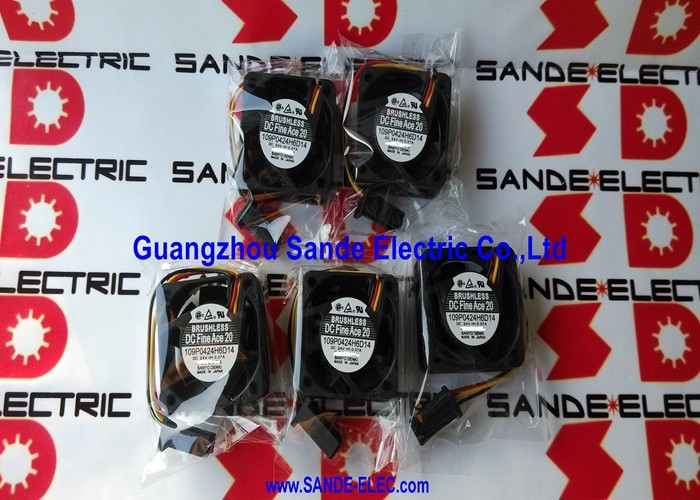

109P042H6D14 | Ventilador axial Sanyo Denki San Ace DC — 24 V / 3 cables / Rodamiento de bolas / Automatización y control industrial

Sanyo Denki San Ace: ventilador CC industrial para electrónica de automatización

El 109P042H6D14 es un ventilador axial de CC de la serie Sanyo Denki San Ace para refrigeración de dispositivos electrónicos industriales de 24 V. La línea de ventiladores San Ace de Sanyo Denki está diseñada y fabricada según los estándares de confiabilidad requeridos en aplicaciones industriales de servicio continuo: gabinetes de PLC, gabinetes de servoaccionamiento, electrónica de control de máquinas herramienta CNC y equipos de automatización industrial.

La conexión de 3 cables proporciona tanto la fuente de alimentación de 24 VCC como una salida de señal de tacómetro/alarma, lo que permite al sistema host monitorear el funcionamiento del ventilador y generar alertas de falla en caso de falla del ventilador. Esta capacidad de monitoreo es una característica estándar en la gama de ventiladores industriales de Sanyo Denki, lo que hace que sus productos sean compatibles con los circuitos de monitoreo de fallas de ventiladores que se encuentran en equipos de control industrial profesionales.

Información clave del producto

Interfaz de 3 cables: monitoreo y energía

La configuración de 3 cables es el estándar industrial para ventiladores de refrigeración monitoreados:

Cables de alimentación:Dos cables transportan el suministro positivo y negativo de 24 VCC: la potencia del motor.

Cable de señal:El tercer cable lleva el tacómetro o la señal de alarma del ventilador: una salida pulsada proporcional a la velocidad del ventilador que el sistema host lee para confirmar que el ventilador está funcionando.

Detección de alarma:Cuando la señal del tacómetro cae a cero (el ventilador se detiene), el equipo principal genera una alarma de falla del ventilador. En variadores y PLC industriales, esta alarma puede desencadenar una advertencia, un apagado controlado o una solicitud de servicio según la configuración específica del sistema.

Aplicaciones

Refrigeración del controlador de automatización:Gabinetes de PLC industriales, módulos de controlador de seguridad y electrónica de computadora de automatización: el ventilador San Ace de 24 V se integra directamente con el riel de suministro de 24 V del controlador.

Equipos de servocontrol y control de movimiento:Refrigeración del módulo de servoaccionamiento, electrónica del controlador de movimiento y gestión térmica de la tarjeta de control de ejes en máquinas herramienta CNC y robots industriales.

Gabinetes de variadores e inversores:Posiciones de ventiladores de refrigeración internos en variadores de frecuencia y servoamplificadores donde las posiciones de montaje de ventiladores compactos de 40 mm requieren una refrigeración fiable de 24 V CC.

Computación industrial:Paneles PC industriales, controladores integrados y hardware informático de vanguardia que requieren refrigeración por ventilador de 24 V de servicio continuo en entornos controlados.

Preguntas frecuentes

P1: ¿Cómo se relaciona 109P042H6D14 con el 109P0424H6D14 de la gama de productos San Ace?

Ambos números de pieza comparten la designación de la serie San Ace 109P y el sufijo de rendimiento H6D14: el segmento 0424 en 109P0424H6D14 identifica explícitamente el tamaño de 40 mm y el voltaje de suministro de 24 V. El 109P042H6D14 es el mismo ventilador de serie y clase; Confirme las especificaciones exactas de la documentación del producto Sanyo Denki para el número de pieza específico para verificar las dimensiones y los datos de rendimiento de la instalación.

P2: ¿A qué modos de falla debo estar atento con el 109P042H6D14 en servicio industrial?

Los ventiladores con rodamientos de bolas generalmente fallan debido al agotamiento del lubricante del rodamiento; el inicio es gradual: aumento del ruido del rodamiento (rechinido o chirrido), reducción intermitente de la velocidad y luego calado total. La salida del tacómetro de 3 cables permite la detección temprana de la reducción de velocidad antes de una falla total. En ambientes limpios, los ventiladores generalmente alcanzan su vida útil; En ambientes polvorientos o contaminados con aceite, la contaminación acelerada del sello del rodamiento acorta significativamente la vida útil.

P3: ¿Se puede utilizar la salida de señal de 3 cables de 109P042H6D14 tanto para mostrar la velocidad como para activar la alarma?

Sí, la salida del tacómetro genera un tren de impulsos a una frecuencia proporcional a las RPM. Esta señal puede alimentar simultáneamente un contador de frecuencia para mostrar las RPM y un circuito comparador de frecuencia mínima para activar la alarma. Muchos PLC industriales y controladores de accionamiento proporcionan entradas de tacómetro de ventilador dedicadas que procesan ambas funciones desde un tercer cable único sin circuitos externos.

P4: ¿Cuál es la orientación correcta para montar 109P042H6D14?

Los ventiladores con rodamientos de bolas funcionan de manera confiable en cualquier orientación de montaje: eje horizontal (ventilador que sopla horizontalmente), eje vertical hacia arriba (ventilador en la parte inferior del gabinete) o eje vertical hacia abajo (ventilador en la parte superior del gabinete). A diferencia de los ventiladores con cojinetes de manguito que requieren orientaciones específicas para la distribución del lubricante, los cojinetes de bolas del 109P042H6D14 mantienen una lubricación constante independientemente del ángulo de montaje. Monte con la cara de la etiqueta del ventilador apuntando en la dirección de entrada para confirmar la dirección correcta del flujo de aire.
