| Lugar de origen | Japón |
| Nombre de la marca | OMRON |
| Certificación | CE ROHS |
| Número de modelo | TL-N10ME1 |

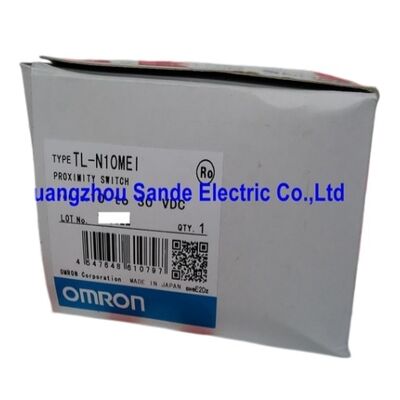

El Omron TL-N10ME1 es un sensor inductivo de proximidad rectangular diseñado para fabricantes de maquinaria y equipos de mantenimiento que prefieren una carcasa cuadrada en lugar de un sensor cilíndrico roscado.
Su diseño no apantallado, distancia de detección de 10 mm, salida NPN de 3 hilos CC normalmente abierta y carcasa rectangular de clase 30 mm lo convierten en una opción práctica para soportes, montaje en superficie plana de maquinaria, equipos de transferencia y mecanismos industriales donde un cuerpo de sensor cúbico es más fácil de posicionar que un tipo de barril roscado.
Este modelo es especialmente útil en máquinas donde el sensor debe alinearse con una superficie mecánica plana y ser fácil de reemplazar.
La familia TL-N se basa en ese estilo de instalación, y el TL-N10ME1 combina una interfaz eléctrica sencilla con un cabezal de detección rectangular más grande que proporciona una distancia de detección práctica de 10 mm para objetivos ferrosos.
En el trabajo de automatización real, eso puede facilitar la configuración donde una pequeña distancia de separación adicional ayuda a absorber las variaciones normales del soporte o la posición de la pieza.
Las características eléctricas también están bien adaptadas a los sistemas de control industrial estándar.
El modelo funciona de 10 a 30 VCC, utiliza una salida NPN NO de 3 hilos CC, conmuta hasta 500 Hz e incluye protección contra polaridad inversa y un supresor de sobretensiones.
Esa combinación le confiere un perfil sólido y práctico para cintas transportadoras, detección general de maquinaria, detección de posición de parada y detección repetida de objetivos metálicos en entornos de fábrica cotidianos.
| Parámetro | Valor |
|---|---|
| Modelo | TL-N10ME1 |
| Tamaño del cabezal de detección | 30 mm × 30,5 mm × 52,5 mm |
| Tipo | Tipo cuadrado, no apantallado |
| Fuente de alimentación | 3 hilos CC |
| Distancia de detección | 10 mm ±10% |
| Distancia de ajuste | 0 a 8 mm |
| Distancia diferencial | Máx. 15% de la distancia de detección |
| Objeto de detección | Metal ferroso |
| Objeto de detección estándar | Hierro 40 × 40 × 1 mm |
| Frecuencia de respuesta | 500 Hz |
| Tensión de alimentación | 12 a 24 VCC |
| Rango de tensión de funcionamiento | 10 a 30 VCC |
| Consumo de corriente | Máx. 8 mA a 12 VCC / Máx. 15 mA a 24 VCC |
| Salida de control | NPN |
| Modo de operación | NO |
| Indicador | Indicador de detección rojo |
| Circuito de protección | Protección contra polaridad inversa, supresor de sobretensiones |
| Temperatura ambiente | -25 a +70 °C |
| Longitud del cable | 2 m |
La carcasa rectangular es una de las principales razones por las que los ingenieros eligen este modelo. En muchas máquinas, un sensor de cuerpo cuadrado es más fácil de montar contra un soporte plano o una placa lateral que un tipo cilíndrico roscado, especialmente cuando la instalación ya tiene una superficie plana fija y el diseñador desea un arreglo de montaje simple atornillado.
Esto puede hacer que tanto la instalación original como el reemplazo posterior sean más convenientes.
Una clase de detección no apantallada de 10 mm proporciona al TL-N10ME1 un margen de operación útil para la detección general de metales.
Este rango adicional puede ser útil en máquinas donde el acercamiento del objetivo no es extremadamente ajustado o donde se necesitan absorber pequeñas tolerancias mecánicas sin pasar a una familia de sensores más grande.
Al igual que con otros sensores no apantallados, la geometría del metal circundante y el montaje aún deben considerarse durante la instalación para obtener la mejor estabilidad a largo plazo.
P1: ¿Para qué tipo de aplicaciones es más adecuado el TL-N10ME1?
Es más adecuado para la detección industrial general de metales donde un cuerpo rectangular es más fácil de montar que un sensor cilíndrico.
Los usos típicos incluyen la detección de cintas transportadoras, la confirmación de parada de maquinaria, la detección montada en soportes y la monitorización de posición en equipos de automatización.
P2: ¿Por qué un ingeniero elegiría un sensor de proximidad rectangular en lugar de un tipo de barril roscado?
La razón principal es la conveniencia de montaje. Un sensor rectangular puede ser más fácil de instalar en superficies planas de maquinaria o soportes, y en muchos diseños de máquinas prácticos, esa ventaja mecánica supera la flexibilidad de un cuerpo cilíndrico roscado.
P3: ¿Qué significa el diseño no apantallado en uso práctico?
Significa que el campo de detección se extiende más ampliamente que un tipo apantallado de montaje enrasado, lo que ayuda a lograr el rango de 10 mm.
En términos prácticos, el instalador debe dejar un espacio adecuado alrededor de la cara de detección y considerar el metal circundante durante el montaje para mantener una detección estable.
P4: ¿Es el TL-N10ME1 adecuado para entornos de fábrica estándar?
Sí. Su rango de operación publicado, perfil de familia de clase IP67 y características de protección integradas lo hacen adecuado para uso industrial rutinario.
Está diseñado como un sensor de proximidad estándar práctico en lugar de un detector de propósito general de baja resistencia.
P5: ¿Qué deben verificar los compradores antes de pedir un reemplazo?
Los compradores deben confirmar el sufijo exacto del modelo, la longitud del cable, el tamaño del cuerpo rectangular, la distancia de detección y el formato de salida NPN NO de 3 hilos CC.
Para trabajos de reemplazo, igualar el estilo de montaje mecánico es tan importante como igualar la especificación eléctrica.
