| Lugar de origen | Japón |
| Nombre de la marca | OMRON |
| Certificación | CE ROHS |
| Número de modelo | E3X-NA11 |

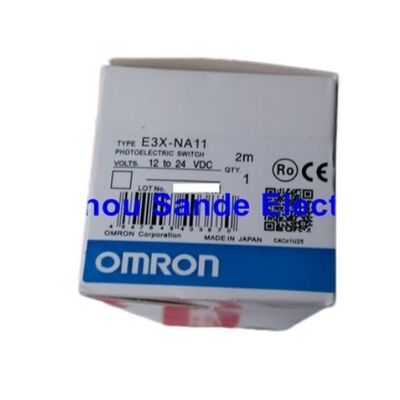

El Omron E3X-NA11 es un amplificador de fibra super manual diseñado para usuarios que desean una configuración simple, indicación visible del nivel de luz,y rendimiento fiable de detección de fibra óptica sin pasar a una plataforma digital más compleja.
La hoja de datos E3X-NA de Omron presenta la serie como un amplificador de tipo ajustador centrado en la facilidad de uso, y el E3X-NA11 se enumera como el modelo estándar de salida NPN con fuente de luz LED roja.
Eso lo convierte en una opción muy práctica para la detección industrial de propósito general donde un técnico quiere retroalimentación visual directa y control manual en lugar de programación basada en menús.
Una de las características definitorias del E3X-NA11 es la barra LED que muestra el nivel de luz.
En el uso práctico, esto le da al instalador una visión mucho más clara del cambio de señal durante la instalación y la solución de problemas que los amplificadores más simples de solo indicadores.Véase el margen, y comprender si la aplicación funciona de manera estable antes de que la máquina vuelva a la producción.
Ese tipo de visibilidad es extremadamente valiosa en la detección de fibra óptica, donde pequeños cambios de alineación pueden hacer una gran diferencia.
El perfil eléctrico también facilita la integración del modelo.
Omron publica una fuente de 12 a 24 VDC, salida de colector abierto NPN, corriente de carga de 50 mA, conmutación de luz / oscuridad, un regulador de sensibilidad infinito de 8 vueltas y un temporizador fijo de 40 ms de retraso OFF.
Juntas estas características hacen del E3X-NA11 un amplificador equilibrado para equipos OEM, reemplazo de servicio,y tareas generales de automatización que requieren detección de fibra estable con un ajuste manual sencillo.
| Parámetro | Valor |
|---|---|
| Modelo | E3X-NA11 |
| Tipo de producto | Las demás máquinas de la partida 8411 |
| Tipo de salida | NPN colector abierto |
| Clase modelo | Modelo estándar |
| Voltado de la fuente de alimentación | 12 a 24 VDC ± 10% |
| Consumo actual | 35 mA como máximo. |
| Fuente de luz | LED rojo (680 nm) |
| Salida de control | 50 mA de carga de corriente máxima. |
| Voltagem residual | 1 V máximo. |
| Modo de funcionamiento | Interruptor de encendido / apagado seleccionable |
| Tiempo de respuesta | 200 μs máximo. operación / restablecimiento |
| Ajuste de la sensibilidad | Ajustador de 8 vueltas sin fin con indicador |
| Función del temporizador | Tiempo de espera de apagado fijo de 40 ms |
| Funciones protectoras | Protección contra polaridad inversa, protección contra cortocircuito de salida |
| Características adicionales | Display de nivel de luz de la barra LED |
| Clasificación de los recintos | IP50 o IP66 según el contexto de la portada / versión |
| Temperatura ambiente | Ver las condiciones de instalación del modelo |
La pantalla de barras LED es la diferencia que define la familia E3X-NA y los amplificadores manuales más antiguos y simples.el usuario puede ver el cambio de nivel de luz más directamente.
En el trabajo de puesta en marcha real, esto acelera la alineación, ayuda al instalador a juzgar el margen de operación y hace más fácil detectar condiciones inestables antes de que se conviertan en fallas intermitentes de la máquina.
Esa claridad visual es especialmente útil en los sistemas de fibra óptica, donde la detección a menudo depende de pequeños ajustes mecánicos o diferencias de objetivo que son difíciles de diagnosticar a partir de un solo LED.Una mejor pantalla no sólo se ve mejor; mejora de manera mensurable la facilidad de uso en el campo.
El E3X-NA11 mantiene la operación manual sencilla mientras ofrece funciones de protección útiles.
Omron enumera protección de polaridad inversa, protección contra cortocircuito de salida y un regulador de 8 vueltas con indicador,que le da a la unidad un buen equilibrio entre el funcionamiento sencillo y la fiabilidad industrialEs fácil de sintonizar, pero no reducido al punto de ser frágil en el servicio real.
El temporizador de retraso OFF fijo también agrega valor en aplicaciones donde las breves interrupciones no deben reducir inmediatamente la salida.
Eso hace que el amplificador sea más indulgente en entornos de máquinas donde la vibración, el aleteo o cambios transitorios muy cortos podrían crear un comportamiento de control inestable.
P1: ¿Para qué tipo de aplicaciones es el E3X-NA11 más adecuado?
Es el más adecuado para la detección de fibra óptica de uso general donde el instalador desea una configuración manual simple y una retroalimentación visual clara.
Las aplicaciones típicas incluyen detección de piezas pequeñas, vías de ensamblaje estrechas, manejo de electrónica y estaciones de automatización compactas donde se necesita una cabeza de fibra.
P2: ¿Cuál es el beneficio práctico de la pantalla de barra LED?
La barra LED hace que los cambios en el nivel de luz sean más fáciles de ver durante la configuración y la solución de problemas.
En la práctica, eso ayuda al técnico a alinear la cabeza de fibra más rápido, juzgar el margen de la señal con más claridad e identificar condiciones de detección inestables antes de que causen problemas intermitentes de la máquina.
P3: ¿Qué tan útil es el regulador de sensibilidad de 8 vueltas?
Es muy útil para el ajuste manual fino. Un regulador de múltiples vueltas da un mejor control sobre el umbral que un simple control de un giro, lo que ayuda cuando el objetivo de detección es pequeño,La instalación está apretada., o las condiciones ópticas varían de una instalación a otra.
P4: ¿Qué deben verificar los compradores antes de ordenar un reemplazo?
Los compradores deben verificar el tipo de salida, la fuente de alimentación, la familia de amplificadores, la compatibilidad de la cabeza de fibra y si la máquina depende de la pantalla de nivel de luz de estilo E3X-NA y el comportamiento de retraso OFF fijo.Trabajo de sustitución, el amplificador y la combinación de fibra siempre deben comprobarse juntos.
P5: ¿Por qué elegir E3X-NA11 en lugar de un amplificador de fibra básica más antiguo?
La principal ventaja es la facilidad de uso. El E3X-NA11 ofrece una visualización visual más clara del nivel de luz, un ajuste manual práctico y un formato de salida NPN sencillo.
Para los técnicos que trabajan en máquinas reales, esto a menudo significa una configuración más rápida, una solución de problemas más fácil y una mayor confianza en un funcionamiento estable.
