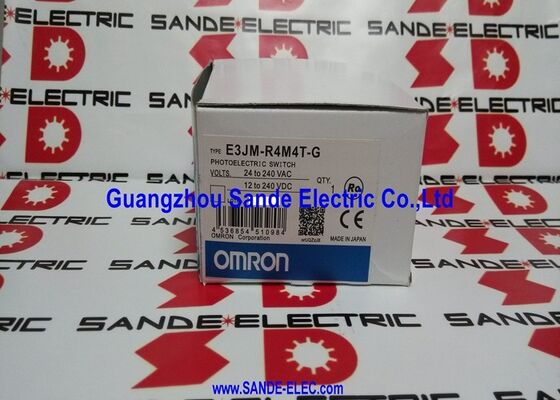

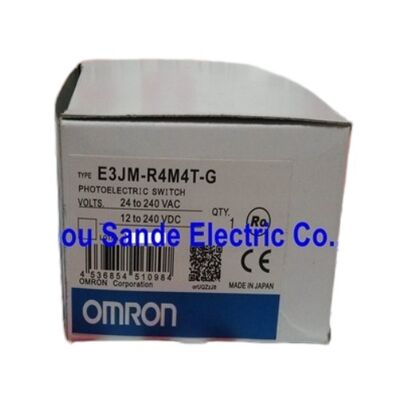

Commutador fotoeléctrico de Omron E3JM-R4M4T-G E3JMR4M4TG

Sensor fotoeléctrico retrorreflectante Omron E3JM-R4M4T-G

Descripción general

El Omron E3JM-R4M4T-G es un sensor fotoeléctrico retrorreflectante de tipo cuadrado diseñado para tareas de detección industrial que requieren una larga distancia de detección, salida de relé y compatibilidad de alimentación AC/DC de amplio rango en una sola carcasa.

Con función M.S.R., luz roja polarizada y una distancia de detección de 4 m cuando se utiliza con el reflector especificado, este modelo es especialmente adecuado para cintas transportadoras, monitoreo de puertas, líneas de envasado y detección general de objetos donde se debe mantener una detección estable en condiciones prácticas de planta.

Una de las mayores ventajas de este modelo es su flexibilidad eléctrica. Dado que admite tanto 100 a 240 VCA como 24 a 240 VCC, se puede integrar en una amplia gama de paneles de control sin forzar un rediseño en torno a un estándar de suministro estrecho.

En trabajos de modernización, eso es muy importante: un sensor que coincida con la arquitectura de energía existente y que aún proporcione un contacto de relé puede simplificar el reemplazo, reducir los cambios de cableado y acortar el tiempo de inactividad durante el servicio.

Este modelo también ofrece funciones prácticas a nivel de máquina más allá de la detección básica.

Omron enumera la operación seleccionable Luz encendida / Oscuridad encendida, selección de temporizador de retardo de encendido, retardo de apagado o retardo de un solo disparo, y un tiempo de respuesta de 30 ms máx.

Esa combinación hace que el E3JM-R4M4T-G sea útil no solo como dispositivo de detección, sino también como un componente de control flexible que puede ayudar a dar forma al comportamiento de la señal directamente a nivel de campo.

Especificaciones clave

Salida de relé y amplio rango de suministro

La salida de relé es una de las razones más prácticas para elegir este modelo. En muchos sistemas industriales, especialmente en máquinas más antiguas, una salida de tipo contacto es más fácil de integrar que una señal de transistor.

Encaja de forma natural en la lógica de relés, bucles de enclavamiento y circuitos de control que esperan un contacto conmutado en lugar de una salida electrónica de bajo voltaje. Eso hace que el E3JM-R4M4T-G sea particularmente útil en proyectos orientados al mantenimiento y sistemas de automatización de generaciones mixtas.

El amplio rango de alimentación AC/DC agrega otra capa de utilidad.

En lugar de limitarse a un estándar de planta, el sensor puede funcionar en entornos de control tanto de CA como de CC, lo que reduce el riesgo de aplicación y ayuda a que el mismo modelo se adapte a una gama más amplia de equipos. Para los compradores que administran repuestos en diferentes plataformas de máquinas, esa flexibilidad puede ser una ventaja operativa real.

Función M.S.R. y soporte de temporizador

El método de detección retrorreflectante con función M.S.R. es valioso en aplicaciones donde los fondos reflectantes o las superficies brillantes podrían complicar la detección. En uso práctico, ayuda al sensor a mantenerse enfocado en el objetivo previsto y la disposición del reflector en lugar de reaccionar demasiado fácilmente a condiciones ópticas no deseadas.

Esto mejora la confiabilidad en aplicaciones de cintas transportadoras y transferencia donde la consistencia de la detección es más importante que la velocidad bruta sola.

Las funciones de temporizador integradas hacen que el modelo sea más versátil que un sensor de haz básico. El retardo de encendido, el retardo de apagado y el retardo de un solo disparo pueden ayudar a suprimir conmutaciones molestas, mantener las señales el tiempo suficiente para que la lógica de control las registre o crear un comportamiento de temporización más limpio sin relés de temporizador adicionales.

Eso reduce la complejidad del panel y le da al instalador un control más directo sobre cómo se comporta el sensor en el campo.

Preguntas frecuentes

P1: ¿Para qué tipo de aplicaciones es más adecuado el E3JM-R4M4T-G?
Es más adecuado para la detección de objetos industriales donde un sensor retrorreflectante ofrece un buen equilibrio entre alcance, simplicidad de instalación y conmutación confiable.

Las aplicaciones típicas incluyen cintas transportadoras, estaciones de transferencia, entradas de máquinas, detección de paletas o cajas, y tareas de automatización general donde un alcance de detección de 4 m es útil.

P2: ¿Por qué es importante la salida de relé en sistemas de máquinas reales?
La salida de relé es especialmente útil en sistemas que dependen de la lógica de control basada en contactos o donde el circuito receptor no está diseñado para salidas de transistor.

En la práctica, puede simplificar el trabajo de reemplazo, reducir las preocupaciones de interfaz y facilitar la integración del sensor en equipos heredados y paneles de voltaje mixto.

P3: ¿Cuál es el beneficio práctico del amplio rango de alimentación AC/DC?
El amplio rango de suministro facilita la aplicación del modelo en diferentes estándares de planta.

Se puede utilizar en entornos alimentados tanto por CA como por CC, lo que es una gran ventaja cuando una familia de sensores necesita soportar múltiples plataformas de máquinas o cuando un equipo de servicio desea minimizar la variación de stock.

P4: ¿Qué tan útiles son las funciones de temporizador integradas?
Son muy útiles en el trabajo de automatización real. El retardo de encendido, el retardo de apagado y el retardo de un solo disparo permiten al sensor dar forma a su propio comportamiento de salida, lo que puede ayudar a suavizar la lógica de control, reducir el ruido o crear una respuesta de tipo pulso sin agregar un relé de temporización separado en el gabinete.

P5: ¿Qué deben verificar los compradores antes de pedir un reemplazo?
Los compradores deben confirmar el método de detección, la disposición del reflector, el rango de potencia requerido, el requisito de salida de relé, el estilo del conducto y si la máquina depende de un comportamiento habilitado por temporizador. En trabajos de modernización, esos detalles son tan importantes como el número de modelo base.
