| Lugar de origen | Japón |
| Nombre de la marca | OMRON |
| Certificación | CE ROHS |
| Número de modelo | E3JM-DS70M4T |

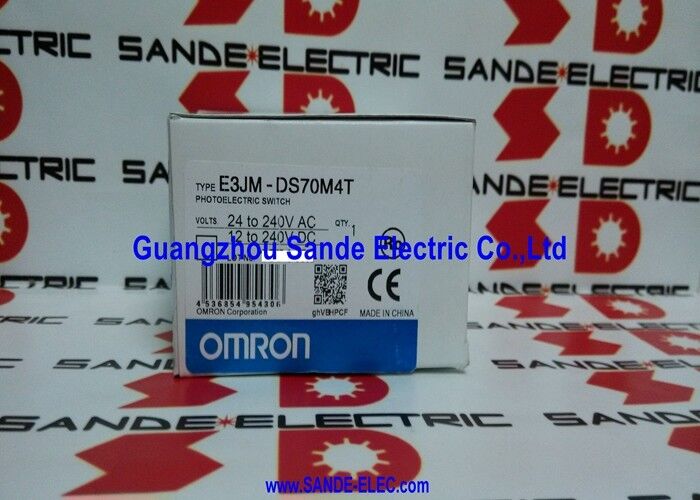

El Omron E3JM-DS70M4T es un sensor fotoeléctrico de alimentación incorporado diseñado para aplicaciones industriales que requieren detección difusa-reflectiva, salida de relé,y amplia compatibilidad de energía CA/CC en un cuerpo.
Omron identifica este modelo como un sensor de tipo cuadrado, con una distancia de detección de 700 mm para un blanco de papel blanco, fuente de luz LED infrarroja, salida de relé,operación de encendido/apagado seleccionable, y funcionalidad de temporizador.
Dicha especificación lo hace especialmente útil en equipos donde la simple detección fotoeléctrica debe integrarse limpiamente en sistemas de control de voltaje más antiguos o mixtos.
Uno de los puntos fuertes más prácticos de este modelo es su amplia oferta.
Dado que admite tanto 100 a 240 VAC como 24 a 240 VDC, puede aplicarse en una gama más amplia de entornos de planta que muchos sensores de solo bajo voltaje.
En el trabajo de modernización, que puede reducir los cambios de cableado y hacer que sea más fácil de reemplazar o especificar un sensor sin rediseñar la arquitectura de energía del panel circundante.
La salida del relé también da al E3JM-DS70M4T una clara ventaja industrial en sistemas heredados y de control mixto.
En lugar de requerir una etapa de entrada de transistor, puede proporcionar una interfaz de conmutación de estilo de contacto que a menudo es más fácil de integrar en la lógica de relé, circuitos de alarma, rutas de bloqueo,y circuitos de control de máquinas existentes.
Combinado con la selección del temporizador incorporado y el ajuste de la sensibilidad, le da al instalador más flexibilidad que un sensor fotoeléctrico básico de función fija.
| Parámetro | Valor |
|---|---|
| Modelo | Se trata de un sistema de control de las emisiones de gases de escape. |
| Forma de las piezas | Tipo cuadrado |
| Método de detección | Difuso-reflector |
| Detección de la distancia | 700 mm (papel blanco de 200 × 200 mm) |
| Distancia diferencial | 20% máximo de la distancia de detección |
| Fuente de luz | LED de infrarrojos (940 nm) |
| Voltado de la fuente de alimentación | Se aplicarán las siguientes medidas: |
| de 24 a 240 VDC ±10% | |
| Consumo de energía | 2 W al máximo. |
| Salida de control | Salida del relé (SPDT) |
| Clasificación de retransmisión | 250 VAC 3 A máximo; 5 VDC 10 mA por minuto. |
| Modo de funcionamiento | Se puede seleccionar encendido / oscuro |
| Tiempo de respuesta | 30 ms como máximo. |
| Configuración de la sensibilidad | Ajuste de un solo giro |
| Función del temporizador | Retraso de encendido / apagado / retraso de un disparo |
| Rango del temporizador | 0.1 a 5 segundos |
| Método de conexión | Bloque de terminales |
| Calificación de protección | Protección IP66 |
La combinación de la potencia del relé y el amplio suministro de CA/CC es lo que hace que este modelo sea especialmente atractivo en trabajos industriales de modernización y mantenimiento.
En muchas máquinas más antiguas, el sistema de control se construyó alrededor de la lógica basada en el contacto o estándares de suministro mixto,y reemplazar un sensor con un modelo de transistor de bajo voltaje puede crear problemas innecesarios de interfazEl E3JM-DS70M4T evita ese problema manteniendo la integración eléctrica sencilla.
Esto es importante porque el trabajo de reemplazo exitoso a menudo se trata de minimizar el cambio.
Un sensor que pueda adaptarse al esquema de alimentación y cambiar la carga requerida directamente puede acortar el tiempo de instalación y reducir el riesgo de errores de cableado o componentes de interfaz añadidos.
Es por eso que este estilo de sensor fotoeléctrico de fuente de alimentación incorporado sigue siendo útil en el servicio industrial del mundo real.
El método de reflexión difusa hace que este modelo sea útil cuando un reflector o receptor separado no es conveniente.
Para muchas tareas generales de detección industrial, eso simplifica la instalación y mantiene el sistema de detección compacto.
The selectable Light-ON/Dark-ON operation and timer choices add another layer of flexibility by letting the installer adapt the switching behavior to the machine sequence rather than forcing the PLC or relay logic to compensate externally.
Esto es especialmente útil en líneas de embalaje, equipos de manipulación de piezas y automatización de procesos donde las interrupciones momentáneas, los resultados retardados,o comportamiento de tiempo de tipo pulso puede ser necesario gestionar directamente a nivel del sensor.
Un ajuste de sensibilidad de un solo giro ayuda además a que el sensor coincida con el objetivo real y las condiciones de fondo durante la puesta en marcha.
P1: ¿Para qué tipo de aplicaciones es el E3JM-DS70M4T más adecuado?
Es más adecuado para la detección de objetos industriales generales donde se prefiere un sensor difuso-reflector y el sistema de control se beneficia de una salida de relé.
Los usos típicos incluyen transportadores, máquinas de embalaje, equipos de transferencia, monitoreo de puertas o presencia y proyectos de adaptación en entornos de control de voltaje mixto.
P2: ¿Por qué es importante el amplio rango de suministro de CA/CC?
El amplio rango de suministro le da al modelo una gran flexibilidad de aplicación. Puede funcionar en sistemas alimentados por CA o CC sin forzar un gran rediseño del panel,que es especialmente valioso en equipos antiguos y trabajos de reemplazo donde debe preservarse el estándar de potencia original.
P3: ¿Cuál es la ventaja de la salida del relé en comparación con la salida del transistor?
La salida de relé es a menudo más fácil de integrar en circuitos de control más antiguos o basados en contacto.
Puede simplificar los requisitos de interfaz en sistemas de alarma, bloqueo e interrelación donde una salida de contacto es más práctica que una señal de semiconductor de bajo voltaje.
P4: ¿Qué tan útiles son las funciones de temporizador en la práctica?
Son muy útiles en aplicaciones reales de máquinas. ON-delay, OFF-delay, y un solo disparo de retraso permiten al sensor para dar forma al comportamiento de salida directamente, lo que puede ayudar a estabilizar la lógica de la máquina,Suprimir el cambio de molestia, o crear un comportamiento de tiempo sin añadir relés de tiempo separados en el circuito de control.
P5: ¿Qué deben verificar los compradores antes de ordenar un reemplazo?
Los compradores deben confirmar el método de detección, la distancia de detección requerida, el voltaje de alimentación, el requisito de retransmisión-salida, el estilo de conexión del terminal y si la máquina utiliza un comportamiento de sensor basado en el temporizador.Para aplicaciones de reflexión difusa, el objetivo real y las condiciones de fondo también deben comprobarse durante la selección.
