Nuevo interruptor de proximidad de Omron E2E-X10D1-M1G E2EX10D1M1G

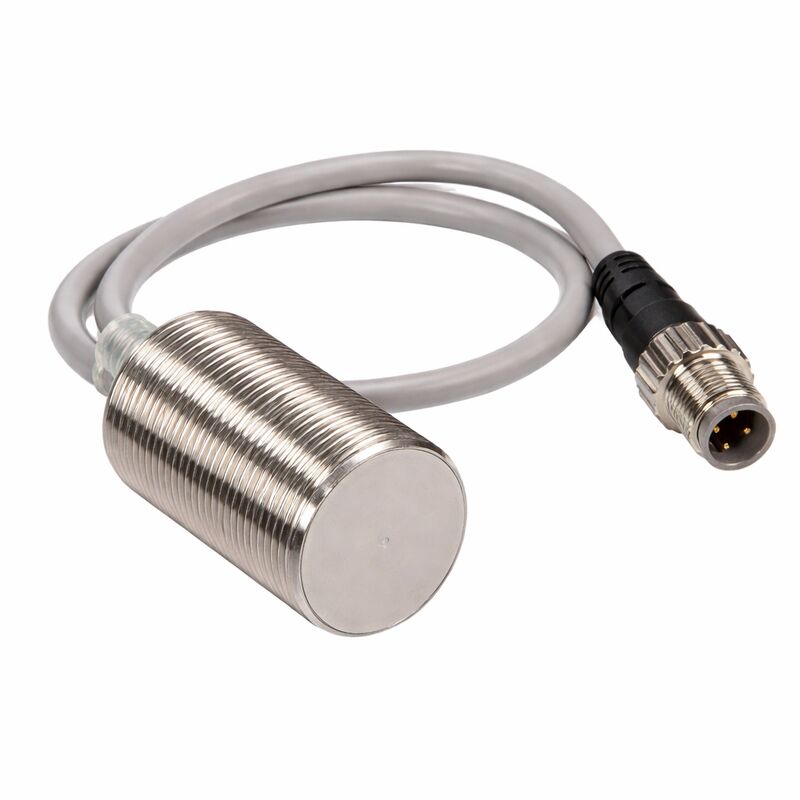

Sensor de proximidad blindado Omron E2E-X10D1-M1G M30

Resumen general

The Omron E2E-X10D1-M1G is an M30 inductive proximity sensor designed for reliable metal detection in industrial machinery that needs a straightforward DC 2-wire interface and a connector-based installation format.

Dentro de la familia E2E, este conjunto de especificaciones se alinea con una configuración blindada, incrustable y normalmente abierta con una distancia de detección de 10 mm, lo que lo convierte en una opción práctica para transportadores, marcos de máquinas,Estaciones de herramientas y equipos de manipulación automatizados donde se prefieren sensores cilíndricos robustos.

Una fortaleza clave de este modelo es su equilibrio entre simplicidad mecánica y durabilidad industrial.

El cuerpo roscado M30 le da un formato de montaje familiar para los fabricantes de paneles y OEM,mientras que el diseño polarizado de 2 cables de CC ayuda a simplificar el cableado en los sistemas de control que dependen de las entradas estándar del sensor de proximidad.

Para aplicaciones que requieren un sensor montado a chorro en un soporte metálico o en la pared de la máquina,la construcción blindada es especialmente útil porque admite una instalación más predecible en entornos metálicos apretados.

Desde un punto de vista operativo,La clase de detección de 10 mm es adecuada para la detección repetitiva de metales ferrosos en los que la posición del objetivo es estable y el ciclo de la máquina depende del comportamiento de conmutación limpio..

La plataforma E2E también es conocida por su protección IP67, su construcción resistente al aceite y un rango de funcionamiento ambiental de hasta -25 °C y hasta +70 °C,lo que hace que este sensor sea muy adecuado para entornos de fábrica diarios en lugar de aplicaciones de banco ligeras..

Especificaciones clave

Formato M30 con blindaje mejor para el montaje de metal

El formato blindado M30 es una de las razones más prácticas para elegir este modelo.

En la construcción de máquinas reales, los sensores a menudo se montan directamente en soportes de acero, placas de aluminio o carcasas compactas de máquinas,y un diseño blindado ayuda a mantener el campo de detección concentrado en la cara delantera.

Esto hace que la instalación sea más predecible y reduce el riesgo de que el metal circundante afecte el punto de conmutación.

Para los constructores y equipos de mantenimiento,Esto es importante porque un sensor que es fácil de incrustar limpiamente en un marco de la máquina es a menudo más valioso que uno con datos eléctricos similares, pero menos flexibilidad de instalación.

En diseños industriales compactos, la combinación del tamaño de la carrocería M30 y la capacidad de montaje a chorro puede simplificar tanto el montaje original como el trabajo de reemplazo posterior.

Cableado de 2 alambres de CC Útil en circuitos de control estándar

A menudo se selecciona un sensor de proximidad de 2 cables de CC cuando el objetivo es la integración directa en circuitos de control establecidos.

En el uso práctico, puede reducir la complejidad del cableado en comparación con algunos arreglos de 3 cables, especialmente en equipos donde la arquitectura de entrada ya espera dispositivos de campo de 2 cables.La salida normalmente abierta es también una opción familiar para la detección de presencia general, detener la confirmación, y la secuenciación de la máquina.

El formato M12 basado en conectores añade otra ventaja práctica: puede hacer que el reemplazo sea más rápido y más limpio que un sensor con cable permanente en aplicaciones donde el acceso es limitado o el tiempo de inactividad es importante.

Esa es una de las razones por las que los modelos E2E conectados siguen siendo útiles tanto en equipos OEM como en el servicio de campo.

Preguntas frecuentes

P1: ¿Para qué tipo de aplicaciones es el E2E-X10D1-M1G más adecuado?
Es más adecuado para la detección de metales industriales generales en transportadores, máquinas herramienta, accesorios, mecanismos de transferencia y estaciones de manipulación automatizadas.

La clase de detección de 10 mm y el cuerpo M30 lo hacen especialmente útil cuando la posición del objetivo es estable y la máquina necesita un sensor cilíndrico robusto con una instalación sencilla.

P2: ¿Por qué es importante el diseño de montaje de descarga blindado?
Un diseño de montaje con escudo ayuda al sensor a funcionar de manera más predecible cuando se instala en soportes metálicos o marcos de la máquina.

En términos prácticos de ingeniería, eso significa una integración más fácil, menos influencia secundaria no deseada del metal cercano y un comportamiento de conmutación más confiable en diseños de equipos compactos.

P3: ¿Cuáles son los principales puntos eléctricos que los ingenieros deben comprobar antes de la instalación?
Las comprobaciones más importantes son la interfaz de 2 cables de CC, la lógica de salida normalmente abierta, el rango de voltaje de operación de 10 a 30 VDC y la compatibilidad de la entrada de control del dispositivo receptor.

Debido a que los sensores de 2 cables se comportan de manera diferente a los modelos de 3 cables en algunos circuitos, el ingeniero también debe confirmar el comportamiento de la carga y las expectativas de entrada del lado del panel antes de la instalación.

P4: ¿Este sensor es adecuado para entornos de fábrica exigentes?
Sí, la familia E2E está publicada con protección IP67 y un rango de funcionamiento ambiental de -25 °C a +70 °C.y el cuerpo utiliza materiales industriales adecuados para la exposición regular a entornos de la máquina resistentes al aceite.

Eso hace que este modelo sea adecuado para el trabajo industrial diario cuando está correctamente instalado.

P5: ¿Qué deben verificar los compradores antes de ordenar un reemplazo?
Los compradores deben confirmar el marcado exacto del modelo, el tamaño de la carrocería M30, los requisitos de montaje blindado, el estilo de conector y la distancia de detección esperada en la máquina.

Para los trabajos de repuesto, la coincidencia del formato mecánico y el método de cableado es tan importante como la coincidencia del número de pieza.
