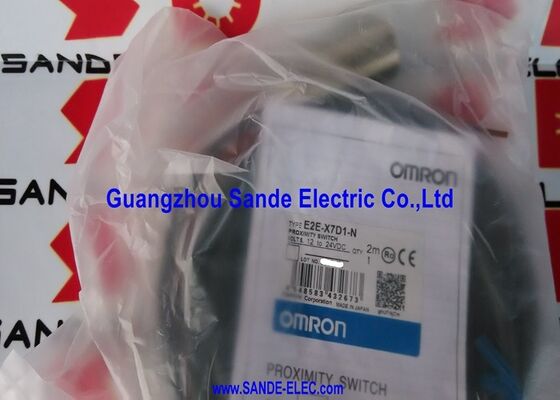

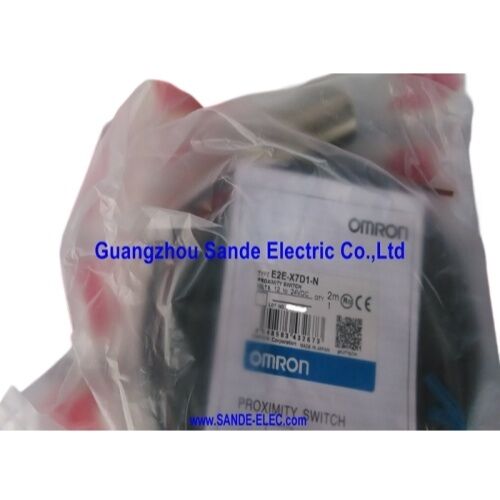

ElSe trata de un sistema de control de las emisiones de gases de escape.es un sensor de proximidad inductivo M18 blindado con cableado como un dispositivo de 2 cables de CC, sin conductor de alimentación separado,sólo dos cables que conectan el sensor en el circuito de carga entre la fuente de alimentación DC positiva y la carga.
Detecta objetivos de metales ferrosos a una distancia de hasta 7 mm y cambia una carga de 3 ‰ 100 mA a una velocidad de hasta 500 Hz, con una fuga de 0,8 mA en el estado apagado y protección IP67 contra la entrada de polvo y la inmersión temporal.
El circuito de 2 cables de CC es estructuralmente el mismo que un interruptor mecánico cableado en serie con su carga: un cable para suministrar positivo, un cable para la carga, carga para suministrar vuelta.
Cuando un objetivo está presente, el circuito interno del sensor conduce y la corriente fluye a través de la carga.
Cuando el objetivo está ausente, el circuito está abierto, aparte de la fuga de 0,8 mA que fluye a través de la carga incluso en el estado apagado.La topología de dos cables no requiere ningún cable de alimentación externa y simplifica el cableado de los paneles en máquinas donde cada conductor cuenta, mientras que el diseño polarizado evita daños por conexiones de alimentación invertidas.
Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.
El LED verde es particularmente útil durante la configuración: se ilumina cuando la distancia de destino se encuentra dentro del rango de ajuste de 0·5,6 mm,que confirme que la brecha de la instalación se encuentra tanto dentro del rango de detección como dentro de la zona de estabilidad, el cambio sin rebotes es fiable.
| Parámetro | Valor |
|---|---|
| Detección de la distancia | 7 mm (−10% a +10%) |
| Ajuste de la distancia | Las demás partidas |
| Vivienda | M18 × 1 mm, blindado |
| Producción | DC de 2 alambres, NO, con polaridad |
| Válvula de alimentación | 12 24 V de corriente continua (10 30 V de funcionamiento) |
| Capacidad de conmutación | 3 ‰ 100 mA |
| Corriente de fuga | 0.8 mA como máximo |
| Frecuencia de respuesta | 500 Hz |
| Objetivo estándar | De hierro 18 × 18 × 1 mm |
| Clasificación de propiedad intelectual | A prueba de aceite IP67 + |
| Materiales para la vivienda | El cobre niquelado / PBT |
| Temperatura de funcionamiento | - 25°C a + 70°C |
| Indicadores | Rojo (estado de salida) + Verde (rango de ajuste) |
| Protección | Supresor de sobretensiones, protección contra cortocircuito |
| Aprobaciones | Se aplicará el método de ensayo de la composición de los materiales. |
Sensores inductivos blindados (montables a chorro) contienen el campo de detección electromagnética dentro de la proyección hacia adelante del cuerpo del sensor,suprimiendo la extensión lateral del campo a través de un blindaje integrado incorporado en la carcasaEl E2E-X7D1-N se puede montar con la cara a ras de una superficie de soporte metálico, rodeada por metal por todos los lados,sin que el metal circundante absorba el campo de detección hacia adelante y reduzca el rango de detección.
Siete milímetros de distancia de detección de un diseño blindado M18 es una especificación bien equilibrada.
Los sensores blindados M18 en la clase E2E estándar generalmente alcanzan 5 ¢ 7 mm; la clasificación de 7 mm de la variante X7D está hacia el extremo superior de lo que proporciona la construcción blindada M18.
En las instalaciones con bracket-flush está disponible la distancia completa de 7 mm entre la cara del sensor y el punto de aproximación más cercano del objetivo, con un rango de ajuste de 0 ̊5.6 mm que proporciona la zona de trabajo donde la detección es estable.
La carcasa de latón niquelado es una opción de especificación mecánica, así como un material: la niquelado protege el latón subyacente de los efectos corrosivos del aceite de corte, refrigerante,y los agentes de limpieza alcalinos utilizados en los ciclos de lavado en máquina, mientras que el cuerpo de latón proporciona la conductividad térmica necesaria para disipar el pequeño calor generado por el circuito del oscilador del sensor en funcionamiento continuo.
La corriente de fuga máxima de 0,8 mA a través de la salida fuera de estado del E2E-X7D1-N es la especificación que afecta más directamente a la selección de carga.Esta corriente fluye a través de la carga conectada incluso cuando no hay objetivo presentePara la mayoría de las tarjetas de entrada de PLC, que utilizan 520 mA para una lógica 1 y tienen un umbral claro por encima de 2 mA, 0,8 mA está muy por debajo del umbral de encendido y no causa falsos disparos.
Cuando las salidas falsas de fugas se vuelven una preocupación, una resistencia de derivación a través de la carga (entrada PLC o bobina de relé) desvía la corriente de fugas y evita la activación falsa.El valor de la resistencia debe calcularse para mantener la caída de voltaje a través de la carga por debajo de su umbral de encendido cuando 0.8mA fluye a través de la combinación paralela.
Por lo general, las resistencias de 5,6 kΩ a 10 kΩ logran esto para las entradas PLC estándar de 24 V sin afectar mensurablemente el comportamiento del sensor cuando la salida es conductora activa.
La corriente de carga mínima de 3 mA es igualmente importante: el circuito de salida interno del sensor requiere al menos 3 mA que fluya a través de él para mantener un cambio estable.
Las cargas que absorben menos de 3 mA ̇ entradas PLC de muy alta impedancia en algunos controladores modernos ̇ pueden no proporcionar suficiente corriente para un funcionamiento estable,que resulte en un cambio de salida intermitente o poco fiable.
P1: ¿Cuál es la diferencia entre el E2E-X7D1-N (2-wire DC) y una versión NPN de 3 cables del mismo sensor?
La versión DC de 2 cables (este sensor) se conecta en serie con la carga dos cables en total, sin conductor de alimentación separado.y la corriente de carga mínima es de 3 mA.
La versión NPN de 3 cables (por ejemplo, E2E-X7ME1) utiliza un cable de alimentación separado, un cable común,y un cable de salida el transistor de salida cambia la carga a común sin requerimiento de corriente de carga mínima y fuga insignificante.
Elegir la versión de dos cables para el simple reemplazo de dos conductores de los interruptores de límite mecánicos; elegir la versión de tres cables para cargas sensibles (ingresos PLC de baja impedancia,entradas de puertas lógicas) que no pueden tolerar fugas o requieren un conmutación sin corriente mínima.
P2: El sensor tiene dos LEDs ¿qué indica cada uno?
El LED rojo refleja el estado actual de la salida: encendido cuando la salida está conduciendo (objetivo detectado, salida NO encendida), apagado cuando no hay objetivo.
El LED verde es un indicador del rango de ajuste: se ilumina cuando el objetivo se encuentra dentro del rango de ajuste de 0 ¢5,6 mm, confirmando que el espacio instalado es adecuado para un cambio estable.El LED verde debe estar encendido cuando el objetivo se encuentre en la posición de detección prevista y apagado cuando el objetivo esté ausente o fuera del rango de detección.Si el LED verde está apagado cuando el objetivo se encuentra en la posición prevista, el espacio excede el límite de ajuste de 5,6 mm.
P3: ¿Puede el E2E-X7D1-N detectar objetivos de acero inoxidable o aluminio?
Sí, con una distancia de detección efectiva reducida. El acero inoxidable (grado no magnético) produce aproximadamente el 60~75% de la distancia de detección del hierro ∙ aproximadamente 4,2~5,25 mm.
El aluminio produce aproximadamente 35-45% de aproximadamente 2,5-3,2 mm. El cobre es el menos sensible, generalmente a menos de 2 mm de distancia efectiva.
Para los objetivos no ferrosos, se medirá la distancia de conmutación real con el material específico en condiciones de instalación y se fijará la distancia dentro del intervalo efectivo medido con un margen de seguridad.
P4: ¿Qué significa "con polaridad" para la salida de 2 cables de CC?
"Con polaridad" significa que el sensor tiene un terminal de alimentación positivo y negativo definido ̇ los dos cables no son intercambiables.el supresor de sobretensiones de polaridad inversa en el circuito de protección evita daños por una breve inversión de polaridad durante la instalación.
Los colores de los cables estándar Omron de 2 cables: marrón = conexión de alimentación positiva, azul = conexión de alimentación negativa (para la carga de retorno).
P5: ¿Es el E2E-X7D1-N adecuado para su montaje en un soporte de aluminio?
Sí, como sensor blindado, el E2E-X7D1-N puede montarse en soportes de acero y aluminio.
The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.
Esto contrasta con los sensores sin blindaje, que se ven afectados por cualquier metal dentro de sus espacios mínimos laterales y traseros especificados, independientemente del tipo de material.
![]()
