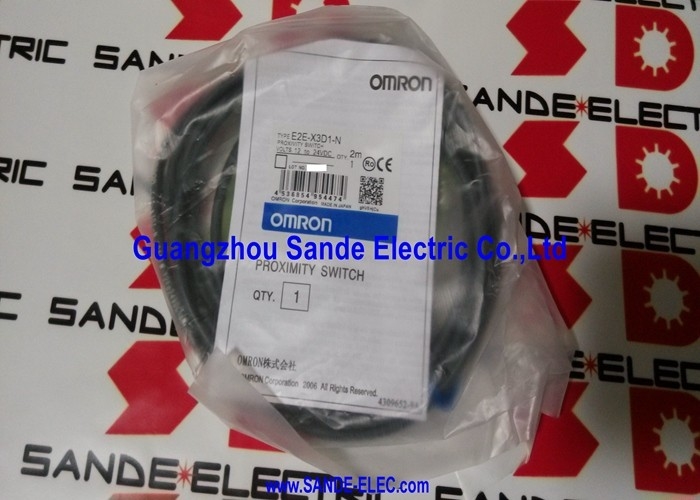

Nuevo interruptor de proximidad en caja E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N. ∙ Sensor de Proximidad Inductivo ∙ M12 Blindado, 3mm NO, DC 2-Wire, 10 ∙ 30VDC, 1kHz, doble LED, IP67 a prueba de aceite, 2m de cable pre cableado

Resumen general

ElSe trata de un sistema de control de las emisiones de gases de escape.es un sensor de proximidad inductivo blindado M12 con una distancia de detección de 3 mm y una salida normalmente abierta de 2 cables de CC, pre cableado con un cable de PVC resistente al aceite de 2 metros.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

Dentro de la serie E2E de Omron, el X3D1-N en tamaño de carrocería M12 ocupa un terreno medio práctico.El hilo M12 y la distancia de detección de 3 mm representan la combinación de tamaño a rango más utilizada en aplicaciones industriales generales de máquinas herramienta y automatización.

El paso de M8 (2mm de detección) a M12 (3mm de detección) añade un milímetro de espacio libre de detección reducción de la sensibilidad a la desalineación de montaje, variación de la superficie del objetivo,y la expansión térmica estructural que puede desplazar la brecha de detección real lejos de su valor establecido durante la producción.

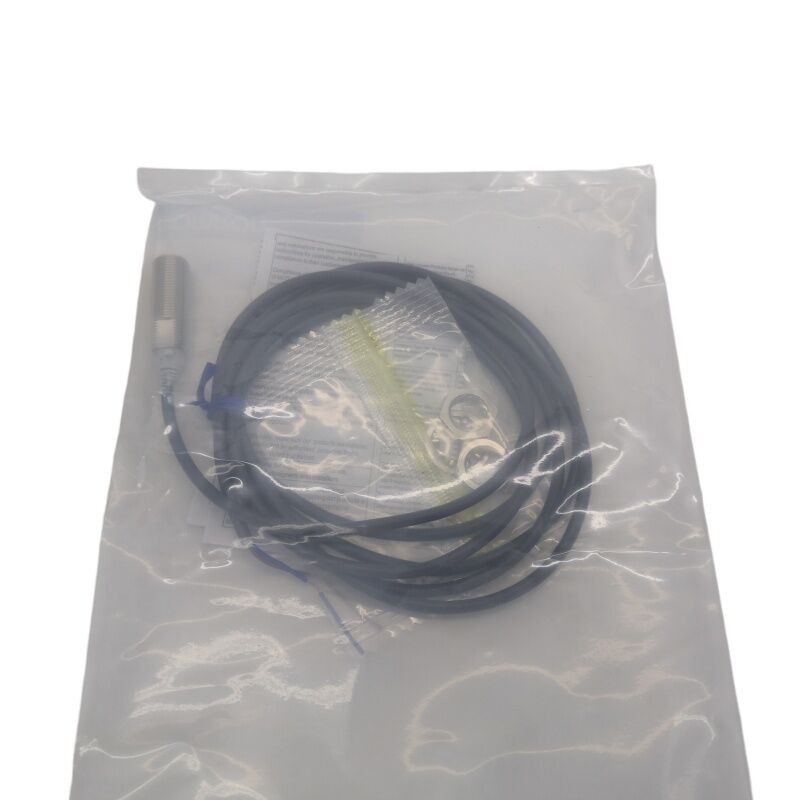

El cable precableado de 2 metros se adapta a las configuraciones de la máquina donde el sensor se encuentra a pocos metros del panel de control o de la caja terminal.

No se necesita una tabla de asignación de pines de conector, no se necesita un conector de campo para la fuente o el ensamblaje. El sensor llega con los extremos de los cables desnudos y listos para la conexión terminal.

Para las instalaciones o aplicaciones de vibración más alta que requieran el reemplazo de sensores sin desconectar los cables fijos,la variante de conector M1G proporciona la misma especificación eléctrica con una interfaz M12 desconectable por campo.

Especificaciones clave

Indicadores LED dobles  Puesta en marcha incorporada en la carcasa

El E2E-X3D1-N lleva dos indicadores LED que sirven funciones separadas y complementarias.apagado cuando está abierto proporcionando una confirmación de funcionamiento continua sin una herramienta de diagnóstico.

El LED verde indica si el objetivo se encuentra dentro del rango de ajuste de 0-2,4 mm, lo que muestra que el sensor está operando en su zona de detección confiable en lugar de en el borde de su capacidad de detección.

Durante la instalación, el LED verde es la principal herramienta de puesta en marcha.un LED verde constante confirma que la brecha de corriente se encuentra dentro de la distancia de ajuste confiable.

Si el indicador verde no se enciende o parpadea a medida que el objetivo se mueve a través de su viaje, el hueco excede la distancia de ajuste y la posición de montaje debe ajustarse.

Esto elimina la configuración de la brecha de prueba y error y reduce el tiempo entre el primer encendido y la operación confiable confirmada a una verificación visual.

DC 2-Wire NO Simplicidad con limitaciones definidas

El circuito de 2 cables de CC coloca el sensor en serie con la carga entre la fuente positiva y la común.

Cuando un objetivo entra en el campo de 3 mm, la salida conduce y la corriente fluye a través de la carga.

Dos conductores de carga positiva y carga portan tanto la función de suministro como la de señal, eliminando el cable de suministro dedicado de los diseños de sensores de 3 cables.

Las restricciones prácticas son mínimas: la corriente de carga debe ser de al menos 3 mA para un conmutación confiable (cumplida por todas las entradas digitales estándar del PLC) y el 0.Las fugas de 8 mA en estado muerto no deben alcanzar el umbral de encendido de la entrada (las entradas PLC de 24 V estándar cambian a 5 mA o más), dejando la fuga de 0,8 mA muy clara).

Para cualquier carga con características de corriente inusuales, verificar ambos parámetros antes de la instalación.

El supresor de sobretensiones y la protección contra cortocircuito del sensor absorben errores de instalación y transientes de carga inductiva que de otro modo dañarían la etapa de salida.

Instalación con escudo de descarga Versatilidad en el campo

El blindaje interno enfoca el campo de detección electromagnética axialmente, evitando el campo lateral que sería absorbido por el metal circundante en una instalación de soporte metálico.

El E2E-X3D1-N se enrosca en agujeros de M12 × 1 mm, se monta a ras o encasillado en metal y se asegura con tuercas de bloqueo M12 estándar.

Para las instalaciones que requieran que la cara del sensor esté puesta hacia atrás de la cara de la superficie metálica, el rango de distancia de ajuste (0 ̊2.4 mm) proporciona el margen de ajuste sin cambiar la configuración de montaje mecánico.

Preguntas frecuentes

P1: ¿Cuál es la interfaz de conexión de la E2E-X3D1-N? ¿Cómo se conecta el cable a un panel de control?

El E2E-X3D1-N dispone de 2 m de cable de PVC resistente al aceite terminado con extremos de alambre desnudos.alambre marrón (alimentación positiva ‡ conexión a +24V CC) y alambre azul (carga/salida ‡ conexión en serie con carga a alimentación común).

Los tornillos terminales en el panel de control o en la caja de unión de la máquina reciben los extremos desnudos directamente.

P2: ¿Cómo afecta la frecuencia de respuesta de 1 kHz a la elección de este sensor para aplicaciones de conteo?

A 1kHz, el sensor completa 1.000 ciclos completos de detección de ON/OFF por segundo.Cada objetivo debe permanecer dentro del campo de detección durante al menos un ciclo completo .

Un límite práctico: los objetivos que pasan a 1 m/s a través de una zona de detección de 3 mm transitan en aproximadamente 3 ms, cubriendo 4,5 ciclos de conmutación a 1 kHz ¢ confiable.menos de un ciclo.

Para las aplicaciones con matrices de objetivos de movimiento rápido, calcular el tiempo de tránsito esperado con respecto al período de 1 kHz para confirmar un recuento fiable.

P3: El objeto de detección estándar es el hierro 12 × 12 × 1 mm ¿Qué reducción se aplica a los objetivos de aluminio?

El aluminio tiene un factor de corrección de aproximadamente 0,3 ‰ 0,4 × para los sensores E2E M12 blindados.los objetivos de aluminio del mismo tamaño producen una distancia de conmutación efectiva de aproximadamente 0.9 ∙ 1.2 mm.

Los objetivos de aluminio más pequeños reducen aún más.medir el punto de conmutación real con la parte específica y validarlo con respecto al espacio de instalación antes de fijar la posición del sensor.

P4: ¿Se puede reemplazar el E2E-X3D1-N con la variante de conector M1G sin cambiar el cableado del PLC?

Las especificaciones de detección, el circuito de salida y el voltaje de alimentación son idénticos entre el E2E-X3D1-N (cable) y el E2E-X3D1-M1G (conector M12).

La sustitución por la variante de conector requiere el suministro de un conjunto de cables de campo M12 compatibles y su enrutamiento al terminal del panel de control. El cableado de tira del terminal del PLC puede permanecer sin cambios.con un cable de campo añadido entre el terminal y el conector del sensor.

La disposición de los pines del conector (marrón = pin 1 = +V, azul = pin 4 = 0V) deberá coincidir con el cableado del conjunto de cables.

P5: ¿El E2E-X3D1-N requiere algún ajuste después de la instalación?

El sensor está calibrado de fábrica para una distancia de detección nominal de 3 mm.

Después de montar en un hueco dentro del rango de ajuste de 0-2,4 mm y conectar el cableado,Verificar el funcionamiento confirmando que el LED rojo se ilumina cuando el objetivo está dentro del rango y el LED verde está fijo (indicando que la distancia entre el intervalo y el intervalo está dentro de la distancia de ajuste fiable).

Si el LED verde está apagado o inestable, reduzca el espacio hasta que se ilumine constantemente.
