| Lugar de origen | Japón |
| Nombre de la marca | OMRON |
| Certificación | CE ROHS |

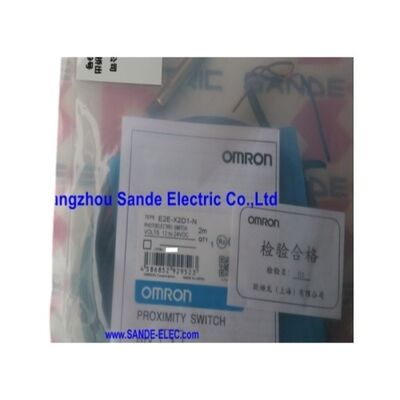

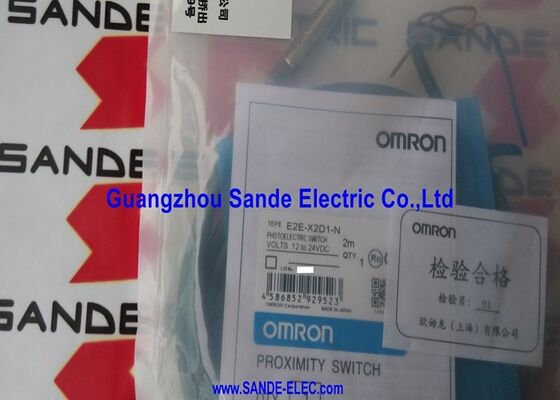

| Número de modelo | E2E-X2D1-N |
ElSe trata de un sistema de control de las emisiones de gases de escape.es un sensor de proximidad inductivo M8 blindado cableado como un dispositivo de 2 cables de CC normalmente abierto, con una distancia de detección de 2 mm y una frecuencia de conmutación de 1,5 kHz.El circuito de 2 alambres de CC significa sólo dos alambres el sensor se conecta en serie con la carga entre la fuente positiva de DC y el retornoCuando un objetivo de metal ferroso entra en el campo de detección de 2 mm, el circuito de salida interno conduce y la corriente fluye a través de la carga.
El atractivo de los sensores de 2 cables de CC radica en su sencillez de instalación. En una máquina con muchos puntos de detección de posición, eliminar el tercer cable (de suministro) de cada sensor ahorra el costo real del cable.reduce el número de pines de los conectores, y simplifica el cableado del panel.
La compensación una corriente de carga mínima de 3 mA y una fuga de 0,8 mA es manejable en la mayoría de las instalaciones de automatización.
Las tarjetas de entrada PLC de corriente continua estándar de 24 V exceden ampliamente los 3 mA en el estado ON y la fuga de 0,8 mA cae muy por debajo del umbral de encendido de la entrada,haciendo que el E2E-X2D1-N sea una opción sencilla para las posiciones de los sensores de la máquina convencionales.
La carcasa de acero inoxidable (SUS303) y la superficie de detección de PBT resistente al aceite no son opciones de materiales accidentales.
En aplicaciones de máquinas herramienta donde el sensor pasa su vida rodeado de líquido de refrigeración de corte y neblina de aceite,la carcasa debe resistir el ataque químico que corroe las carcasas de latón o zinc convencionales en cuestión de meses.
Combinado con el sellamiento a prueba de aceite IP67 +, la especificación del material del E2E-X2D1-N coincide con el entorno químico real de las instalaciones de máquinas herramienta donde se utiliza más comúnmente.
| Parámetro | Valor |
|---|---|
| Detección de la distancia | 2 mm (± 10%) |
| Ajuste de la distancia | 0·1,6 mm |
| Vivienda | M8 × 1 mm, blindado, de acero inoxidable SUS303 |
| Producción | DC de 2 alambres, NO, con polaridad |
| Válvula de alimentación | 12 24 V de corriente continua |
| Rango de funcionamiento | 10 ̊30V de corriente continua |
| Capacidad de conmutación | 3 ‰ 100 mA |
| Corriente de fuga | 0.8 mA como máximo |
| Frecuencia de respuesta | 1.5 kHz |
| El cable | PVC resistente al aceite de 2 m |
| Clasificación de propiedad intelectual | A prueba de aceite IP67 + |
| Indicador | LED rojo |
| Las normas | En el caso de los vehículos de motor, el valor de los valores de los valores de los vehículos de motor es el valor de los valores de los valores de los vehículos de motor. |
En el circuito de 2 alambres de CC, el sensor se encuentra en serie entre la fuente positiva y la carga.No hay corrientes a través de la carga.
Cuando se detecta el objetivo (sensor encendido), el transistor conduce y la corriente fluye desde la fuente a través de la etapa de salida del sensor, a través de la carga y de regreso a la corriente común.
Dos implicaciones prácticas se derivan directamente de este circuito.
The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.
La fuga de 0,8 mA no debe exceder el umbral del estado OFF de la entrada del PLC conectado; si lo hace, la entrada se lee continuamente ON independientemente de la presencia del objetivo.Las entradas de PLC industriales estándar manejan ambas restricciones sin problemas: su corriente mínima ON excede los 3 mA y su umbral OFF ignora convenientemente los 0,8 mA.
La designación "con polaridad" significa que los dos cables de sensores tienen funciones positivas y negativas definidas ̇ no son intercambiables. Invertir los cables en la instalación impide el funcionamiento normal;Sin embargo, el supresor de sobretensiones dentro del circuito de protección del E2E-X2D1-N evita daños permanentes por una breve inversión de polaridad, lo que permite corregir el error de cableado sin reemplazo del sensor.
A 1,5 kHz, el E2E-X2D1-N completa 1.500 ciclos completos de detección por segundo.y controles de piezas de fijación en las estaciones de montaje, esta velocidad de respuesta es más rápida que cualquier evento mecánico que el sensor necesite rastrear.
Para las aplicaciones que requieren el conteo de pulsos de dientes de engranaje o discos de codificación de rotación rápida, 1,5 kHz impone un límite práctico:el recuento fiable requiere que cada evento objetivo ocupe al menos un período de conmutación completo, lo que a 1,5 kHz significa que las tasas de paso del objetivo hasta aproximadamente 750 eventos por segundo pueden resolverse limpiamente.
La construcción blindada enfoca el campo electromagnético hacia adelante desde la cara de detección, evitando la extensión lateral del campo que sería absorbida por el metal circundante en una instalación de montaje a chorro.Los hilos E2E-X2D1-N se introducen en los orificios de montaje estándar M8 × 1 mm y se aseguran con las tuercas de bloqueo M8 suministradas, con la cara del sensor a ras de agua o incrustada en el soporte metálico circundante.Esto protege la cara de detección del contacto mecánico directo en aplicaciones donde los objetivos se acercan desde el lado o donde el espacio de instalación está confinado.
P1: ¿En qué se diferencia la versión E2E-X2D1-N (NO) de la versión E2E-X2D2-N (NC)?
Los dos sensores son eléctricamente idénticos en construcción, alojamiento y distancia de detección.la variante D1 (NO) tiene su transistor de salida OFF (circuito abierto) cuando está inactivo y ON cuando se detecta el objetivo; la variante D2 (NC) es la salida opuesta seleccionar NC para aplicaciones a prueba de fallos o circuitos de lógica inversa en los que "el objetivo ausente = circuito activo"."
P2: La corriente de fuga es de 0,8 mA ¿Esto causará una salida falsa en mi entrada PLC?
Para la gran mayoría de las tarjetas de entrada PLC industriales, 0,8 mA está muy por debajo del umbral mínimo de corriente en estado encendido (normalmente 2 ‰ 5 mA).
La entrada permanece en el estado OFF cuando 0.8 mA fluye a través de ella sin que el objetivo esté presente.
Si se utiliza una entrada inusualmente sensible con un umbral de encendido muy bajo, una resistencia de derivación (5.6 kΩ a 10 kΩ) conectado en paralelo con la entrada del PLC desviar la corriente de fuga y evitar cualquier activación falsa.
P3: El objeto de detección estándar es hierro 12 × 12 × 1 mm ¢ ¿qué pasa con objetivos más pequeños?
La distancia de detección de 2 mm se caracteriza para la placa de ensayo de hierro de 12 × 12 × 1 mm.Las áreas de objetivo más pequeñas devuelven menos flujo electromagnético a la bobina del sensor y producen distancias de detección efectivas más cortas.
Para los sensores M8, el área de objetivo debe ser igual o superior a la superficie del sensor (círculo de aproximadamente 8 mm de diámetro).un objetivo de 4 × 4 mm, aproximadamente el 70%.
Siempre se medirá el punto de conmutación real con las dimensiones específicas de destino en las condiciones de instalación antes de fijar la posición de montaje mecánico.
P4: ¿Puede el E2E-X2D1-N funcionar con una fuente de 12 V de CC?
Sí, el rango de voltaje de operación es de 10-30V DC, que cubre tanto las fuentes de 12V como las de 24V DC.
A 12 V de alimentación, el voltaje residual del transistor de salida del sensor reduce el voltaje de carga efectiva ¢ asegúrese de que la carga funcione de manera confiable a este voltaje reducido.
para tarjetas de entrada PLC específicamente diseñadas para entrada de 24 V,Verificar que el voltaje de alimentación reducido sigue cumpliendo con el requisito mínimo de voltaje en estado encendido de la entrada en el terminal de entrada después de tener en cuenta la caída del cable y el voltaje residual del sensor..
P5: La calificación IP es IP67 más "a prueba de aceite" ¿qué añade la designación a prueba de aceite?
IP67 cubre la protección contra la entrada de polvo (exclusión completa) y la inmersión temporal en agua (1m, 30 minutos).aceites hidráulicos, y los refrigerantes para el trabajo de metales fluidos que son químicamente diferentes del agua y atacan los materiales de sellado de manera diferente.
La carcasa de acero inoxidable y la superficie de detección PBT, combinados con el sellado a prueba de aceite,calificar el E2E-X2D1-N para entornos de máquinas herramienta en los que la exposición prolongada al aceite es la condición normal durante toda la vida útil del sensor..
