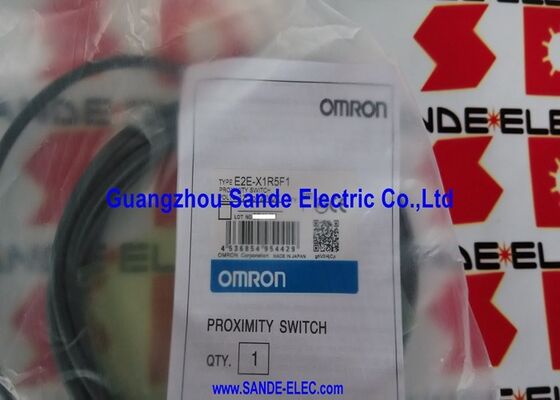

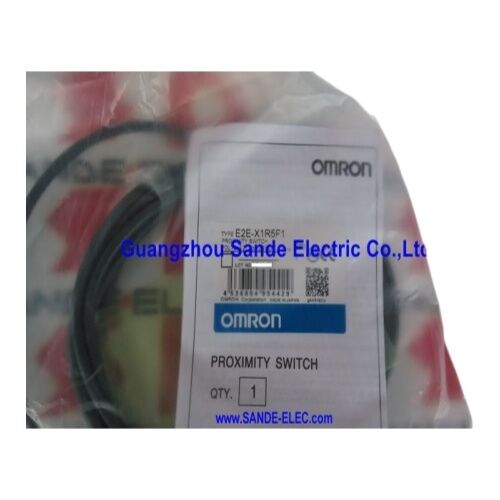

Sensor de proximidad OMRON E2E-X1R5F1 E2EX1R5F1
Descripción del producto
El Omron E2E-X1R5F1 es un sensor de proximidad inductivo blindado M8 de la serie E2E, que produce una salida PNP de fuente en un circuito de 3 hilos. Su distancia de detección de 1,5 mm, frecuencia de conmutación de 2 kHz y carcasa de acero inoxidable se combinan en un paquete que se enrosca en un orificio M8 para manejar las tareas de detección más rápidas y precisas dentro del rango estándar E2E.
La especificación de rendimiento de 2 kHz distingue a este modelo de la mayoría de los sensores M8. Un solo ciclo de conmutación tarda 0,5 ms, lo suficientemente rápido como para contar de manera confiable los dientes de engranajes pequeños que giran a alta velocidad, detectar orificios en discos giratorios a varios miles de RPM o capturar ranuras individuales en discos codificadores donde los sensores más lentos fusionarían las detecciones en una salida continua.
La carcasa de acero inoxidable proporciona durabilidad del material para aplicaciones donde los sensores M8 se implementan típicamente: cavidades de fijación estrechas, dentro de ensamblajes de herramientas y puntos de detección dentro de las zonas de trabajo de la máquina donde el refrigerante, las virutas y el contacto mecánico incidental son condiciones normales.
Especificaciones clave
| Parámetro |
Valor |
| Distancia de detección |
1,5 mm (±10%) |
| Distancia de ajuste |
0-1,2 mm |
| Carcasa |
M8 × 1 mm, blindada, acero inoxidable |
| Salida |
PNP, NA, 3 hilos |
| Voltaje de alimentación |
12-24 V CC (10-40 V operativo) |
| Consumo de corriente |
13 mA máx. |
| Capacidad de conmutación |
0-200 mA |
| Frecuencia de respuesta |
2 kHz |
| Objetivo estándar |
Hierro 8 × 8 × 1 mm |
| Clasificación IP |
IP67 |
| Temperatura de funcionamiento |
−40 °C a +85 °C |
| Material de la carcasa |
SUS (acero inoxidable) |
| Protección |
Sobretensión, cortocircuito, polaridad inversa |
Características de diseño del M8 blindado
La construcción blindada enfoca el campo electromagnético directamente hacia adelante desde la cara de detección, lo que permite una instalación empotrada en soportes metálicos sin reducción en la distancia de detección de 1,5 mm. El metal circundante no absorbe el campo proyectado hacia adelante, lo que permite una instalación empotrada en protecciones metálicas sin comprometer la detección.
La rosca M8 y la tuerca de seguridad proporcionan un ajuste axial fino después del montaje inicial, lo que permite un ajuste preciso del espacio antes de apretar la tuerca de seguridad. Para detectar características más pequeñas que el objetivo estándar de 8 mm, la distancia de conmutación real debe medirse con el objetivo específico para confirmar una detección confiable.
Características de rendimiento
A una frecuencia de respuesta promedio de 2 kHz, el E2E-X1R5F1 maneja hasta 2.000 ciclos de detección por segundo. Para una detección confiable con margen de seguridad, las tasas de detección reales deben mantenerse dentro del 50-70% del máximo de 2 kHz (aproximadamente 1.000-1.400 eventos por segundo).
El rango operativo de 10-40 V se extiende más allá de los rangos típicos de 10-30 V, acomodando sistemas de 24 V con una tolerancia de regulación generosa y suministros industriales nominales ocasionales de 36 V que se encuentran en instalaciones de modernización.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el E2E-X1R5F1 (PNP) y el E2E-X1R5E1 (NPN)?
Ambos son sensores blindados M8 de 3 hilos con construcción física idéntica, distancia de detección de 1,5 mm, frecuencia de 2 kHz y protección IP67. El sufijo F1 indica salida PNP (fuente), mientras que E1 indica salida NPN (sumidero). Seleccione F1/PNP para tarjetas PLC de entrada PNP (estándar europeo) y E1/NPN para tarjetas de entrada NPN (estándar japonés/asiático oriental).
P2: La pieza aparece como obsoleta, ¿aún puedo conseguirla y hay un reemplazo directo?
El estado obsoleto significa que Omron ha descontinuado la fabricación, pero aún quedan existencias excedentes y reacondicionadas disponibles. El equivalente actual de Omron en la serie E2E es la serie E2EW o E2ER con especificaciones PNP blindadas M8 equivalentes. Verifique la codificación de colores del cable, el tipo de conector y los requisitos de voltaje de suministro antes de la sustitución.
P3: La capacidad de conmutación se indica como 0-200 mA. ¿Existe un requisito de corriente mínima?
A diferencia de los sensores de 2 hilos, la salida PNP de 3 hilos del E2E-X1R5F1 no tiene un requisito de corriente de carga mínima. Se permite una corriente de carga cero (salida de circuito abierto). Los 200 mA máximos son el límite superior absoluto; se debe evitar la operación sostenida cerca de este límite en aplicaciones continuamente energizadas.
P4: ¿Qué significa el rango de temperatura de −40 °C a +85 °C para entornos de máquinas calientes?
Este rango representa la temperatura ambiente que el cuerpo del sensor puede soportar mientras cumple con las especificaciones de detección. En el extremo superior, 85 °C se refiere a la temperatura del aire del gabinete en la ubicación del sensor, no a la temperatura de la superficie de los soportes de montaje o las piezas de trabajo. Verifique la temperatura ambiente real frente a este límite en entornos con calefacción.
P5: El objeto de detección estándar es hierro de 8 × 8 × 1 mm, ¿qué sucede con objetivos más pequeños?
Los objetivos más pequeños presentan menos área de superficie al campo electromagnético del sensor, lo que reduce el flujo que regresa a la bobina y reduce efectivamente la distancia de detección. Para objetivos pequeños, siempre mida el punto de conmutación real con el objetivo específico y establezca el espacio de trabajo bien dentro de la distancia de conmutación medida.
