| Lugar de origen | Japón |
| Nombre de la marca | KEYENCE |
| Certificación | CE ROHS |

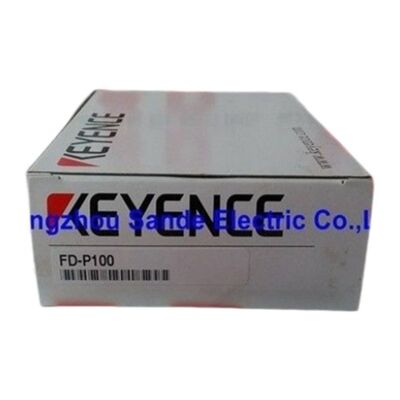

| Número de modelo | FD-P100 |
ElSe trata de un sistema de control de velocidad.es el componente de la cabeza del sensor del sistema de sensor de flujo digital de Keyence con amplificador separado, que cubre un rango de flujo de 10 a 100 litros por minuto en aplicaciones de monitoreo de líquidos.
Funciona como parte de un sistema integrado: la cabeza del sensor FD-P100 está instalada directamente en la línea de flujo,mientras que una unidad de amplificador separada (FD-V70A para el carril DIN o FD-V75A para el montaje del panel) está montada en una ubicación conveniente del panel de control, calor y vibración en el punto de detección.
Esta arquitectura dividida es la ventaja práctica del diseño del amplificador separado.
La cabeza del sensor en sí misma no lleva ninguna electrónica en riesgo de rociamiento de refrigerante, temperatura de proceso o vibraciones mecánicas.para generar la señal que el amplificador procesa.
El amplificador, montado en un entorno de panel controlado, contiene la pantalla, comparadores de umbral, salida analógica e interfaz PLC.
Los ingenieros familiarizados con la serie FD de Keyence reconocerán que esta es la misma filosofía utilizada en toda la familia de productos FD-Vcada uno optimizado para sus respectivos entornos operativos.
En los sistemas de fabricación basados en PLC, el FD-P100 proporciona los datos de flujo que los programas de PLC utilizan para el monitoreo del circuito de enfriamiento, la confirmación del flujo de refrigerante antes de comenzar las operaciones de mecanizado,Control de fluidos de proceso, y generación de alarma cuando el caudal cae por debajo de los umbrales mínimos de seguridad.
Las salidas de colector abierto NPN o PNP del amplificador (dependiendo de la variante del amplificador) se conectan directamente al módulo de entrada digital del PLC sin condicionamiento de señal intermedio.
| Parámetro | Valor |
|---|---|
| Rango de flujo | Entre 10 y 100 litros/min |
| Tipo de producto | Cabeza de sensor de amplificador separado |
| Amplificadores compatibles | El valor de las emisiones de CO2 de los motores de combustión renovables será el valor de las emisiones de CO2 de los motores de combustión renovables de los motores de combustión renovables. |
| Tensión de alimentación del amplificador | 12 a 24 VDC |
| Salida del amplificador | NPN o colector abierto PNP, 50 mA como máximo |
| Precisión de salida analógica | 00,5% de la F.S. máxima |
| Opciones de tiempo de respuesta | 0.5, 1, 2, 5, 20, 60 segundos seleccionables |
| Display (por medio de un amplificador) | LED de doble nivel de 7 segmentos de 3 dígitos |
| Aplicación | Monitoreo del flujo de líquidos, sistemas PLC |
La cabeza del sensor FD-P100 y su amplificador emparejado forman un sistema donde la separación física entre el punto de detección y la electrónica de control es la ventaja de ingeniería que define.
En entornos de fabricación en los que el sensor debe colocarse cerca de bombas, dentro de las cámaras de las máquinas, junto a las fuentes de calor o en cualquier lugar que someta a tensión a los aparatos electrónicos,la arquitectura dividida permite una ubicación óptima del sensor sin comprometer la confiabilidad del amplificador.
The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).
La pantalla se actualiza cinco veces por segundo en funcionamiento normal, lo suficientemente rápido como para ver variaciones transitorias de flujo en tiempo real.
Dos salidas de control del amplificador proporcionan un monitoreo independiente del umbral una salida puede indicar "confirmado el flujo normal" mientras que la segunda señal "flujo demasiado bajo, detener el funcionamiento".
Esta capacidad de doble salida sirve para aplicaciones de bloqueo de seguridad donde se requiere la confirmación de los límites de caudal mínimo y máximo en una sola instalación.
El tiempo de respuesta seleccionable (de 0,5 a 60 segundos) no es una limitación, sino una función de promedio deliberada que determina la rapidez con la que los valores mostrados y de salida responden a los cambios de flujo.
Los tiempos de respuesta cortos (0,5 ∼1 segundo) son apropiados para detectar apagones o sobretensiones de flujo rápidos.
Tiempos de respuesta más largos (560 segundos) promedian las fluctuaciones inducidas por turbulencias en aplicaciones de flujo constante.producen una pantalla y una salida estables que no desencadenan falsas alarmas por pulsos momentáneos.
La salida analógica (a través de un amplificador), con una precisión del 0,5% a escala completa a 20°C/25°C,convierte el rango de flujo completo de 10 ∼ 100 L/min en una señal eléctrica proporcional adecuada para módulos de entrada analógicos de PLC.
Esta señal continua permite a los sistemas de supervisión para la tendencia de los datos de flujo a lo largo del tiempo, calcular el consumo acumulado,y detectar una degradación gradual del rendimiento de la bomba o del filtro como una tendencia progresiva en lugar de responder únicamente a los cruces de umbral.
El amplificador emparejado con el FD-P100 está diseñado desde cero como un dispositivo de campo PLC.
La energía se obtiene de la fuente de alimentación de campo de 24 V CC del PLC; la lógica de salida NPN o PNP coincide directamente con la polaridad de la tarjeta de entrada del PLC sin adaptadores;la salida analógica se conecta a los canales de entrada analógicos estándar de 4?? 20 mA o de voltaje.
No se requieren convertidores de señal, interfaces de relé o etapas intermedias de amplificador entre el sistema FD y el PLC.
Para los bloqueos de confirmación del proceso donde un ciclo de mecanizado no puede comenzar hasta que se verifique el flujo de enfriamiento el PLC lee la salida del estado del flujo del amplificador FD como una entrada digital estándar.
El programa de la máquina espera que se confirme el flujo antes de autorizar la siguiente operación, exactamente como lo haría con cualquier otro sensor de campo.
P1: El FD-P100 se describe como una "cabeza de sensor" ¿En qué consiste el sistema completo?
El FD-P100 es el único elemento de detección en línea. Un sistema operativo completo requiere el emparejamiento del FD-P100 con un amplificador compatible de la serie Keyence FD-V: FD-V70A (DIN rail, salida NPN),FD-V70AP (carril DIN), salida PNP), FD-V75A (montaje de panel, NPN) o FD-V75AP (montaje de panel, PNP).
El amplificador proporciona el suministro de 12 24V DC, procesa la señal de la cabeza del sensor, impulsa la pantalla LED, genera las salidas de conmutación y proporciona la salida analógica.
La cabeza del sensor por sí sola no produce ninguna salida utilizable.
P2: ¿Qué líquidos son compatibles con el FD-P100?
La serie FD está diseñada para el monitoreo del flujo de líquidos industriales, incluido el agua de refrigeración, los refrigerantes de corte, los aceites hidráulicos y los líquidos de proceso en general.,Los datos de compatibilidad de Keyence para los materiales mojados de la serie FD-P deben confirmarse antes de la instalación.
Para los productos químicos agresivos o líquidos ultrapuros en los que la contaminación de los materiales sea un problema, confirmar los materiales de las piezas mojadas con respecto a la especificación del fluido de proceso.
P3: ¿Cómo se establecen los umbrales de flujo en el amplificador?
Los amplificadores FD-V70A/V75A proporcionan el ajuste de umbral a través de botones del panel frontal mientras se controla el valor del flujo actual en la pantalla LED.
Dos niveles de umbral independientes (límite superior e inferior) pueden configurarse de forma independiente.
El amplificador también admite la conmutación de bancos a través de entradas externas. Un PLC puede seleccionar entre hasta cuatro conjuntos de umbrales preprogramados al cambiar entradas de bancos.que permite que el mismo sensor sirva a múltiples productos o condiciones de proceso sin ajuste manual del umbral.
P4: ¿A qué se refiere la cifra de precisión de salida analógica del 0,5% F.S.?
La precisión del 0,5% en escala completa se aplica a una temperatura del fluido de 20°C y a una temperatura ambiente de 25°C las condiciones de referencia estándar para la especificación de precisión de la serie FD de Keyence.
En otras temperaturas de fluido o ambiente, los efectos térmicos tanto en la cabeza del sensor como en la electrónica del amplificador pueden producir desviaciones ligeramente mayores.
Para las aplicaciones de control de flujo que requieran precisión en un amplio rango de temperaturas, evaluar la especificación del coeficiente de temperatura del amplificador y el rango de temperatura de funcionamiento esperado.
P5: ¿Puede el FD-P100 detectar tanto el caudal como la presión simultáneamente?
El FD-P100 es una cabeza de sensor de flujo. La medición de presión requiere un sensor de presión separado.
La designación "P100" en el rango de caudal indica el caudal máximo (100 L/min) y no una función de medición de la presión.
Para el control simultáneo del caudal y de la presión, el método estándar es un transmisor de presión o un interruptor separados conectados al mismo PLC.
