| Lugar de origen | Alemania |
| Nombre de la marca | IFM |

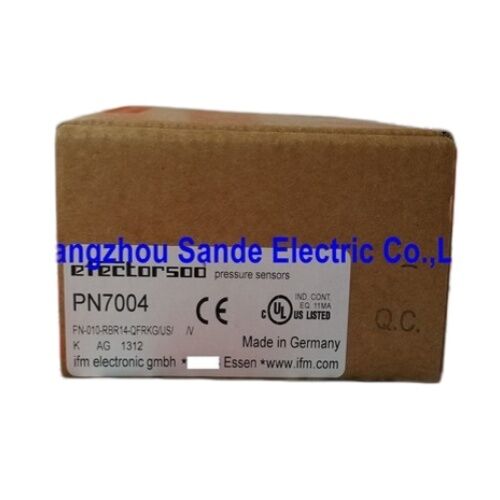

| Número de modelo | PN7004 |
ElSe trata de un documento de identificación de la empresa.es un sensor de presión electrónico de -1 a 10 bar, con dos salidas de conmutación programables de forma independiente, una pantalla alfanumérica integrada de 4 dígitos,y una conexión de proceso de hilo femenino (interno) de G1⁄4"En la serie PN7000 de IFM, the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.
El rango de -1 a 10 bares es el dominio de los sistemas neumáticos y los procesos de baja presión.
Los suministros de aire comprimido para máquinas industriales suelen funcionar a 6 ‰ 8 bar; los eyectores al vacío para pinzas de succión funcionan entre 0 y -1 bar de ancho;los circuitos de agua de refrigeración funcionan a 3 a 8 bares según la altura del sistema y la presión de la bomba;.
El PN7004 maneja todos estos con un solo rango de medición, y la pantalla integrada proporciona una lectura directa de la presión en el punto de detección sin instrumentación adicional.
Dos salidas de conmutación programables son la característica prácticamente más valiosa del PN7004 en comparación con los interruptores de presión de salida única más simples.
En cualquier sistema que necesite tanto un punto de ajuste de control como un punto de ajuste de alarma, un compresor con carga de 5 bar y alarmas por debajo de 3 bar,un circuito hidráulico que permite un ciclo a 60 bar y alarmas por encima de 80 bar ¢ el PN7004 reemplaza dos sensores separados por uno.
Ambos puntos de ajuste controlan la misma conexión de presión; ambos se conectan de forma independiente al PLC; ambos cambian a sus niveles de umbral programados individualmente.
| Parámetro | Valor |
|---|---|
| Rango de medición | - 1 a 10 bar (−0,1 a 1,0 MPa) |
| Presión de prueba | 75 bar |
| Presión de explosión | 150 bar |
| Válvula de alimentación | 18V36V de corriente continua |
| Productos | 2 × cambio de PNP o NPN |
| OUT1 Función | Interruptor de presión |
| Función OUT2 | Interruptor de presión o diagnóstico |
| Muestra | Número alfanumérico de 4 dígitos |
| Conexión del proceso | G1⁄4" de hilo interno (hembra) |
| Conexión eléctrica | Conector M12, de 4 pines |
| Clasificación de propiedad intelectual | Protección IP65 |
| Temperatura de funcionamiento | - 25°C a + 80°C |
El intervalo de medición que comienza en -1 bar hace que el PN7004 sea directamente aplicable a aplicaciones de vacío sin necesidad de un sensor separado.Formación de vacío, y las aplicaciones de desgasificación operan entre 0 y -0,95 bar (aproximándose al vacío completo).
The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.
El rango superior de 10 bar cubre todo el espectro de presión neumática de la máquina.reguladores de presión y pérdidas, la presión en el punto de uso es de 4·6 bar; las aplicaciones neumáticas de alta presión (algunos cilindros de sujeción, prensas neumáticas) alcanzan 8·10 bar.
El PN7004 maneja todos estos sin exceder su rango de medición.
La presión a prueba de 75 bares frente a un rango de medición de 10 bares es de 7.5Factor de sobrecarga de 1:1.
Este es el reconocimiento de IFM de que incluso los sistemas neumáticos e hidráulicos de baja presión experimentan eventos de presión transitorios sustancialmente por encima de su rango de funcionamiento normaldescargas del acumulador, y los impactos del cilindro hidráulico al final de la parada generan transientes que pueden exceder el punto de ajuste varias veces.
La presión a prueba de 75 bar garantiza que la celda de medición de cerámica del PN7004 sobreviva a estos eventos sin desplazamiento cero o daño permanente.
P1: ¿Cuál es la diferencia entre PN7004 y PN7000, y cómo elijo?
El PN7004 mide de -1 a 10 bar con IP65 y G1⁄4" de hilo interno (femenino), destinado a sistemas neumáticos, hidráulica de baja presión y aire de instrumento.El PN7000 mide 0 ‰ 400 bar con IP67 y G1⁄4" de hilo externo (masculino), para circuitos hidráulicos principales de máquinas de alta presión.
Ambos tienen la misma fuente de corriente continua de 18 36V, salidas PNP/NPN, conector M12 y pantalla integrada.considerar el PN7000 o una variante de la serie PN de gama media.
P2: ¿Puede funcionar el OUT2 del PN7004 como un segundo interruptor de presión independiente?
Sí, el OUT2 es programable como una segunda salida de conmutación independiente en un punto de ajuste diferente al OUT1 o como una salida de diagnóstico que indica el estado interno del sensor.Cuando está configurado como una segunda salida de conmutación, ambas salidas cambian de forma independiente en sus respectivos puntos de ajuste programados, cada una con su propio ajuste de histeresis.
Esto hace que el PN7004 sea equivalente a dos interruptores de presión independientes de salida única que comparten un punto de medición.
P3: La conexión G1⁄4" se enumera como hilo interno ¿a qué hardware se conecta el sensor?
El hilo interno (femenino) G1⁄4" significa que el cuerpo del sensor contiene un enchufe femenino en el que se atornilla un accesorio masculino G1⁄4" BSP. Para instalar el PN7004, un pezón masculino G1⁄4" BSP, adaptador,o el montaje directo desde la línea de presión de la máquina debe acoplarse con la toma del sensor.
Muchos colectores hidráulicos y neumáticos proporcionan puertos femeninos G1⁄4" el PN7000 (hielo masculino) se conectaría a estos directamente, pero el PN7004 (hielo femenino) requiere un accesorio o adaptador de hilo masculino.Verifique el formato de conexión en el grifo de presión de la máquina antes de pedir.
P4: El PN7004 reemplaza al PB7024 y al PN7024? ¿Es este un reemplazo directo?
IFM enumera el PN7004 como un reemplazo para estos modelos anteriores, con rango de medición compatible, tipo de salida y conexión de proceso.La interfaz de programación y la pantalla difieren de los modelos anteriores.
La instalación eléctrica y mecánica debe ser compatible en la mayoría de los casos.
P5: ¿IP65 es adecuado para entornos de máquinas hidráulicas o se requiere IP67?
IP65 cubre la exclusión completa del polvo y la protección contra los chorros de agua desde cualquier direccióny la exposición accidental a fluidos típicos de los entornos de las máquinas hidráulicas.
Se requiere IP67 (inmersión temporal) cuando el sensor pueda estar sumergido o sujeto a inundaciones de fluidos de alta presión.
Para la mayoría de las instalaciones de paneles neumáticos e hidráulicos en las que el sensor se encuentra dentro de un gabinete de máquinas o en un colector accesible, IP65 es suficiente.
Para los sensores montados en sumideros, zanjas o lugares donde es posible la acumulación de fluidos, IP67 proporciona una protección adicional.
