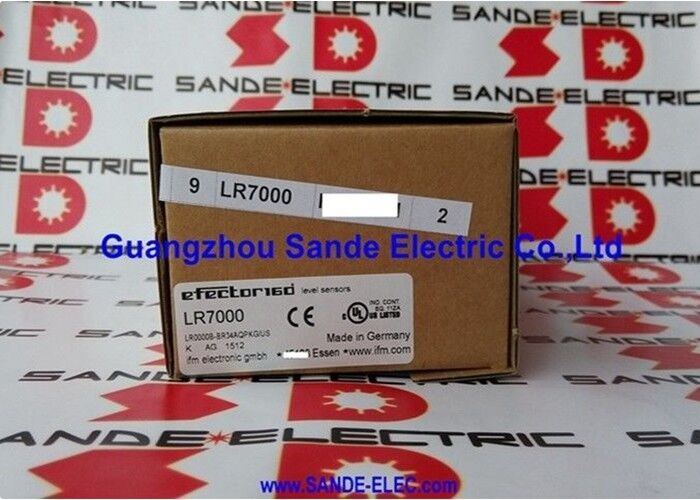

IFM Efector LR7000 Sensor de Nivel LR7000

IFM Efector LR7000. Radar de ondas guiadas Sensor de nivel continuo 18-30V DC, PNP, IP67, G3⁄4", sonda hasta 1600 mm, pantalla de 4 dígitos

Resumen general

ElEfector de MFI LR7000es un sensor de nivel de radar de ondas guiadas (GWR) que cubre la medición continua del nivel en tanques y contenedores que contienen agua, aceites, refrigerantes y líquidos similares.

The system consists of a separate evaluation unit and a flexible probe that can be cut to the required length for the specific tank installation — anything from 100mm up to 1600mm — giving the installer a single sensor family that fits a wide range of tank geometries without stocking multiple fixed-length variants.

El radar de ondas guiadas es un método de medición muy adecuado para los tipos de líquidos para los que está diseñado el LR7000.o turbulencias de llenado en la superficie del líquido, un radar de onda guiada envía su pulso de microondas a lo largo de una barra física o sonda de cable que se sumerge en el líquido.

El pulso viaja a lo largo de la sonda, se refleja en la superficie del líquido en el punto de cambio de impedancia entre el aire y el líquido, y regresa al transceptor.Porque la señal viaja a lo largo de la sonda en lugar de a través del aire sobre el líquido, espuma, condensación y vapor de movimiento lento tienen un efecto insignificante en la medida.

La pantalla LED alfanumérica de 4 dígitos de la unidad de evaluación LR7000 proporciona una lectura constante del nivel medido directamente en el cuerpo del sensor.eliminación de la necesidad de entrar en el sistema de control para comprobar el nivel real del tanque durante la puesta en marcha o la solución de problemas.

Ambas salidas de conmutación son programables de forma independiente: puntos de ajuste, puntos de reajuste y polaridad NO/NC a través de los botones del panel frontal.con una capacidad de transmisión superior a 20 W,.

Especificaciones clave

Diseño modular: Unidad de evaluación + sonda

La separación de la electrónica de evaluación de la LR7000 de la sonda es una elección de ingeniería que simplifica tanto la instalación como el mantenimiento.La unidad de evaluación con la electrónica del transceptor de radar, pantalla, botones de programación, y conector eléctrico M12 se coloca sobre el tanque en un punto de acceso conveniente.

La sonda se extiende hacia abajo en el tanque a través de la conexión de proceso G3⁄4 ".

Debido a que las sondas se pueden cortar a la longitud exacta requerida para cada tanque, no hay una zona muerta en la parte inferior causada por una sonda que es demasiado larga,y no hay reducción en el rango de medición porque la sonda terminó demasiado pronto.

El extremo de corte es el punto final de reflexión; el corte es una parte deliberada del procedimiento de instalación, no una modificación.IFM especifica el procedimiento de corte para garantizar un extremo limpio que no crea reflejos espurios.

Para las aplicaciones en las que las dimensiones del tanque cambian un nuevo tanque sustituye a uno antiguo, o el sensor se reubica la sonda puede ser recortada o reemplazada sin cambiar la unidad de evaluación.

Esta modularidad reduce el coste total de adaptación en las instalaciones donde las configuraciones de los tanques se revisan periódicamente.

Dos salidas de conmutación programables

El LR7000 proporciona dos salidas de conmutación configurables independientemente.la salida 1 activa una señal de "bomba de llenado encendida" cuando el nivel cae por debajo de un umbral mínimo (SP1);, y la salida 2 activa una "alerta de desbordamiento" cuando el nivel alcanza un máximo (SP2).

Ambas salidas son programables como NO o NC, lo que permite una lógica activa alta o activa baja sin volver a cablear.

Las salidas de conmutación se conectan directamente a tarjetas de entrada digitales PLC, módulos de relé o indicadores de control de proceso a través del conector M12.

Con una capacidad de corriente de salida de 250 mA (por salida para la conmutación PNP), el LR7000 impulsa cargas de automatización estándar sin que se interponga un amplificador en la mayoría de las instalaciones.

Aplicación adecuada: agua, aceites, refrigerantes

IFM posiciona el LR7000 específicamente para agua, aceites,y refrigerantes en las aplicaciones industriales de tanques y contenedores los tipos de líquidos con propiedades dieléctricas que manejan el radar de ondas guiadas de manera más fiable.

Los líquidos con constantes dieléctricas muy bajas (por debajo de aproximadamente 1.5) reducen la amplitud de reflexión en la superficie del líquido; el agua, el agua de refrigeración,y la mayoría de los aceites industriales están muy por encima de este umbral y producen fuertes reflejos en toda la longitud de la sonda de LR7000.

La conexión de proceso G3⁄4" es el hilo macho estándar utilizado en las boquillas de los tanques industriales y en los puertos de vidrio.Una boquilla roscada en la parte superior del tanque con un hilo femenino compatible G3⁄4 "acepta el LR7000 directamenteLos adaptadores están disponibles en IFM para tanques con diferentes estándares de conexión.

Preguntas frecuentes

P1: ¿Es necesario recalibrar la sonda LR7000 después de cortarla a longitud?

El corte de la sonda a la profundidad requerida del tanque no requiere recalibrar los circuitos de radar del sensor.

La unidad de evaluación está programada con la longitud instalada de la sonda como parámetro de referencia.y la medición del nivel se calcula a partir de la posición del punto de reflexión en relación con esta referencia.

Después de cortar e instalar, introduzca la longitud de la sonda y los puntos de ajuste del nivel mínimo/máximo a través del panel frontal la calibración interna del sensor está fijada de fábrica y no necesita ajuste.

P2: ¿Puede el LR7000 medir el nivel en tanques con agitadores internos o mezcladores de paletas?

El radar de ondas guiadas es generalmente más resistente a la agitación que los sensores de nivel ultrasónico, porque la señal viaja a lo largo de la sonda en lugar de a través del aire.debe evitarse el contacto mecánico directo entre la hoja del agitador giratorio y la sonda..

Coloque la sonda en una zona del tanque en la que las hojas del agitador no entren, normalmente en la pared del tanque opuesta al agitador.o en un tubo o en un tubo guía si la geometría del tanque crea una agitación inevitable en todo el recipiente.

P3: ¿A qué temperaturas de proceso puede soportar la sonda LR7000?

La especificación de temperatura ambiente de 0°C a +60°C se refiere a la temperatura en la unidad de evaluación.La sonda en sí está calificada para temperaturas de proceso más altas. Consulte la hoja de datos técnicos LR7000 de IFM para la temperatura máxima específica del proceso.Para los procesos de temperatura elevada, como los sistemas de agua caliente, confirme la temperatura del proceso con respecto a la especificación del material de la sonda antes de la instalación.

P4: ¿Cómo se configuran las dos salidas de conmutación, y pueden compartir el mismo punto de ajuste?

Cada salida tiene su propio punto de ajuste independiente (SP1, SP2) y punto de restablecimiento (rP1, rP2), configurable en el menú de programación a través de los botones del panel frontal.Aunque la aplicación típica utiliza umbrales distintos para diferentes acciones (e.g., alarma de arranque de llenado y de desbordamiento).

Cada salida es programable de forma independiente como NO o NC. Las variantes con capacidad IO-Link de la serie LR admiten además la parametrización remota y la transmisión de valores de proceso como datos analógicos.

P5: ¿Es el LR7000 compatible con el sistema IO-Link de IFM para la monitorización remota?

La serie LR de IFM incluye variantes IO-Link que agregan comunicación IO-Link para la transmisión de datos de nivel analógico en tiempo real, parametrización remota,y acceso de diagnóstico a través de un maestro IO-Link.

Si para la aplicación se requiere una salida continua de nivel analógico en lugar de una conmutación basada en el punto de ajuste, comprobar si el código de orden específico LR7000 incluye la capacidad IO-Link.o considerar una variante IO-Link de la serie LR.
