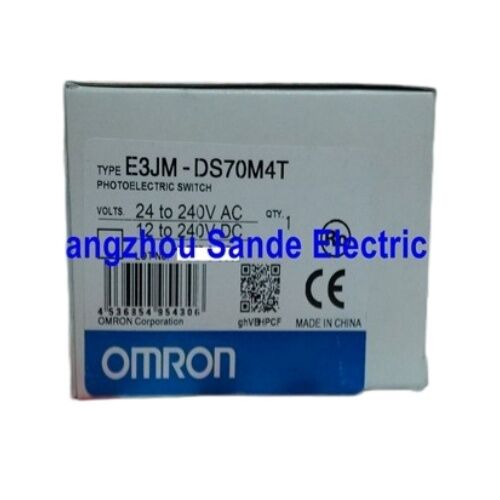

Sensor fotoeléctrico Omron E3JM-DS70M4T — Universal AC/DC, difuso de 700 mm, salida de relé con temporizador

Marca: Omron

Serie: E3JM

Número de pieza: E3JM-DS70M4T (También referenciado como: E3JMDS70M4T / E3JM-DS7OM4T)

Tipo: Sensor de interruptor fotoeléctrico con fuente de alimentación incorporada

En stock — Envío rápido a todo el mundo

Un sensor. Cualquier voltaje. Cualquier trabajo.

La mayoría de los sensores fotoeléctricos le piden que decida de antemano: ¿AC o DC? El Omron E3JM-DS70M4T no lo hace. Con un rango de fuente de alimentación que abarca 12 a 240V CC y 24 a 240V CA, se conecta directamente a prácticamente cualquier panel de control en cualquier instalación, sin necesidad de coincidencia de voltaje, sin fuente de alimentación especial, sin hardware adicional. Esa flexibilidad por sí sola lo convierte en una de las soluciones de detección más prácticas de la familia E3JM.

Agregue un rango de detección difuso-reflectante de 700 mm, una salida de relé incorporada y una función de temporizador seleccionable con retardo ajustable, y tendrá un sensor que maneja una amplia gama de tareas de detección de objetos directamente de la caja.

Especificaciones técnicas confirmadas

Todos los datos a continuación se obtienen directamente de la hoja de datos oficial E3JM de Omron (CSM_E3JM_DS_E_12_6).

La función de temporizador — Más útil de lo que parece

La "T" en E3JM-DS70M4T designa el temporizador incorporado, y vale la pena entender qué permite realmente en la planta de producción.

Hay tres modos disponibles, seleccionados por interruptor DIP:

Retardo de encendido — La salida no se activa hasta que el objeto ha estado presente durante el período de retardo establecido. Útil para filtrar objetos que se mueven rápidamente o falsas detecciones provocadas por vibraciones. Si algo pasa frente al sensor y desaparece antes de que expire el retardo, la salida nunca se activa.

Retardo de apagado — La salida permanece activa durante un tiempo determinado después de que el objeto abandona la zona de detección. Común en aplicaciones donde se necesita una breve retención de la salida, por ejemplo, para mantener una puerta aguas abajo abierta un poco más después de que una pieza haya pasado, o para mantener una señal a un mecanismo de rechazo.

Retardo de un solo disparo — La salida pulsa durante una duración fija independientemente de cuánto tiempo permanezca el objeto en la zona de detección. Útil para generar pulsos de salida consistentes a partir de objetos de tamaño o velocidad variables.

El tiempo de retardo es ajustable entre 0.1 y 5 segundos a través de un potenciómetro en el sensor. Tenga en cuenta que en los modelos equipados con temporizador, la función de temporizador siempre está activa; no se puede deshabilitar.

IP66 — Lo que realmente protege

El E3JM-DS70M4T tiene una clasificación IP66 según IEC 60529. Desglosando eso: el primer dígito (6) significa que la carcasa es completamente a prueba de polvo, sin entrada de partículas de ningún tamaño. El segundo dígito (6) significa que resiste potentes chorros de agua desde cualquier dirección.

En términos prácticos, este sensor puede soportar entornos de lavado, instalaciones exteriores expuestas a la lluvia, áreas polvorientas de corte o rectificado, y líneas de procesamiento de alimentos donde el lavado rutinario de equipos es estándar. No está clasificado para inmersión, pero para montaje en superficie en entornos hostiles, IP66 cubre la gran mayoría de las condiciones del mundo real.

Luz encendida / Oscuridad encendida — Elegir el modo correcto

Cada E3JM-DS70M4T se envía con la capacidad de cambiar entre la operación Luz encendida y Oscuridad encendida a través de un interruptor DIP en el cuerpo del sensor. No se requieren herramientas, ni modelos separados para pedir.

Luz encendida (L-ON): La salida de relé se energiza cuando el sensor detecta una señal reflejada, es decir, cuando un objeto está presente en la zona de detección. Este es el modo que la mayoría de las aplicaciones utilizan para la detección de objetos estándar.

Oscuridad encendida (D-ON): La salida de relé se energiza cuando la señal reflejada está ausente, cuando no se detecta ningún objeto. Este modo se utiliza para detectar piezas faltantes, monitorear huecos o roturas en el flujo de material, o cualquier aplicación donde la ausencia de un objeto sea el evento significativo.

El modo de operación actual se muestra mediante el LED indicador rojo en la carcasa del sensor.

Ajuste de sensibilidad

Un ajustador de una vuelta en el cuerpo del sensor controla la sensibilidad de detección, lo que permite un ajuste fino de la distancia de detección dentro del rango de 700 mm. Esto es útil cuando se trabaja con materiales de baja reflectividad (objetos oscuros, superficies mate o materiales translúcidos), donde la sensibilidad predeterminada puede necesitar ser aumentada. También permite reducir deliberadamente la distancia de detección efectiva para evitar detectar objetos de fondo más allá de la zona de detección prevista.

Dónde se instala este sensor

La combinación de voltaje universal, protección IP66, salida de relé y temporizador incorporado hace que el E3JM-DS70M4T sea una opción sólida en una amplia gama de aplicaciones:

Detección de presencia de transportadores y piezas — Confirmar la presencia de piezas en una estación antes de iniciar un paso del proceso, con retardo de encendido para filtrar vibraciones menores o rebotes de piezas.

Detección de fin de carrera y posición — Detectar cuándo un elemento de la máquina alcanza una posición de inicio o límite, con salida de relé cableada directamente a un circuito de control o de seguridad.

Detección de nivel de llenado y material — Monitorear los niveles de llenado de tolvas o depósitos para materiales con reflectividad suficiente, activando alarmas o paradas de transportadores cuando los niveles caen fuera del rango.

Líneas de empaque y etiquetado — Detectar huecos de producto, etiquetas faltantes o empaques ausentes, con modos de temporizador para generar pulsos de salida consistentes para contadores o PLCs aguas abajo.

Instalaciones en exteriores y entornos hostiles — Cualquier máquina exterior, estación de equipo agrícola o ubicación de montaje expuesta donde la exposición a la intemperie y al polvo sean condiciones operativas rutinarias.

Notas de cableado para la instalación

El E3JM-DS70M4T se conecta a través de un bloque de terminales, no se requiere conector. Omron recomienda una sección transversal del conductor de 0.3 mm² con un diámetro exterior del cable entre 6 y 8 mm.

La salida de relé es SPDT (unipolar de doble tiro), proporcionando contactos normalmente abiertos (NA) y normalmente cerrados (NC) simultáneamente. Al usar ambos contactos en la misma carga con dispositivos inductivos como contactores o válvulas solenoides, se debe aplicar un supresor de sobretensión a la carga para evitar interferencias en los contactos del relé entre los lados NA y NC durante las transiciones de conmutación. Esto se indica explícitamente en la documentación de instalación de Omron para la serie E3JM.

Descripción general de la variante de conducto

El E3JM-DS70M4T está disponible en tres variantes de rosca de conducto para adaptarse a diferentes estándares de cableado regionales:

Las tres variantes comparten especificaciones de detección y eléctricas idénticas, solo el accesorio del conducto difiere.

Preguntas frecuentes

P1: ¿Se puede alimentar el E3JM-DS70M4T tanto con CA como con CC en la misma instalación?

Sí, esta es una de las características distintivas del sensor. El E3JM-DS70M4T acepta 12 a 240V CC y 24 a 240V CA en los mismos terminales, sin polaridad sensible en la conexión de la fuente de alimentación. Esto lo hace particularmente útil en instalaciones donde el voltaje del panel varía entre máquinas o donde el mismo modelo de sensor necesita ser almacenado para aplicaciones de CA y CC. No se requiere conmutación interna; el sensor maneja ambos tipos de voltaje de forma nativa.

P2: ¿Cuál es la diferencia entre el E3JM-DS70M4T y el E3JM-DS70M4 (sin la T)?

El sufijo T indica la inclusión de una función de temporizador incorporada. El E3JM-DS70M4 (sin T) es un sensor difuso de salida de relé estándar sin capacidad de temporización. El E3JM-DS70M4T agrega modos de retardo de encendido, retardo de apagado y retardo de un solo disparo, seleccionables por interruptor DIP, con un tiempo de retardo ajustable de 0.1 a 5 segundos. En el modelo T, el temporizador siempre está activo; no se puede omitir. Si su aplicación requiere una respuesta de salida inmediata y sin retardo, la variante sin T es la opción correcta.

P3: ¿Qué objetos puede detectar el E3JM-DS70M4T a la distancia de detección completa de 700 mm?

La distancia de detección de 700 mm se especifica contra un objetivo de papel blanco de 200 × 200 mm, esta es la condición de referencia estándar utilizada en la hoja de datos oficial de Omron. Para materiales más oscuros o menos reflectantes, la distancia de detección efectiva será menor. Las curvas publicadas por Omron de objeto de detección frente a distancia muestran que las superficies de carbono negro y el SUS (acero inoxidable) reducen significativamente el rango efectivo en comparación con el papel blanco. Para objetivos de alta reflectividad como papel de aluminio, el rango efectivo se acerca o supera la línea de base del papel blanco. Al detectar objetos oscuros, mate o pequeños, es aconsejable ajustar el sensor más cerca que el máximo de 700 mm y utilizar el ajustador de sensibilidad para optimizar la fiabilidad de la detección.

P4: ¿Se mantiene la clasificación IP66 después del cableado si utilizo la conexión del bloque de terminales?

La integridad IP66 depende de una instalación adecuada. La entrada del conducto y la cubierta del sensor deben estar firmemente apretadas después del cableado para mantener la carcasa sellada. Omron especifica que la cubierta debe estar bien sujeta para preservar la clasificación IP66; una cubierta suelta o un accesorio de conducto mal asentado comprometerán el sellado. Omron también recomienda usar un cable con un diámetro exterior entre 6 y 8 mm para garantizar un sellado adecuado en la entrada del cable. Para el modelo estándar (PF1/2), se proporcionan tuercas de conexión de cable en el paquete; tenga en cuenta que los modelos con listado UL (-US) no incluyen estas tuercas.

P5: ¿Se puede cablear la salida del E3JM-DS70M4T directamente a una entrada de PLC?

El E3JM-DS70M4T utiliza una salida de relé en lugar de una salida de transistor o SSR. Los contactos del relé no dependen del voltaje; pueden conmutar cargas de CA o CC dentro de los límites especificados (250 VCA, 3A máx. / 5 VCC, 10 mA mín.). Para conexiones de entrada discreta de PLC, el contacto del relé se puede cablear en serie con el voltaje de suministro de la entrada del PLC, proporcionando una señal de conmutación limpia y aislada. El tiempo de respuesta de 30 ms es adecuado para la mayoría de las aplicaciones escaneadas por PLC. Para aplicaciones que requieren una respuesta más rápida, la variante DC SSR (E3JM-DS70S4T) ofrece un tiempo de operación/reinicio de 5 ms y debe considerarse en su lugar.
