| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE ROHS |

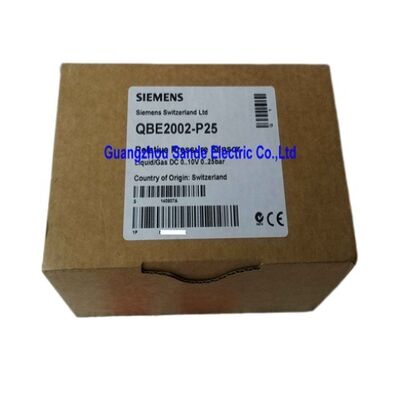

| Número de modelo | QBE2002-P25 |
ElSe trata de un sistema de control de las emisiones de gases de escape.es un sensor de presión piezo-resistivo de Siemens Building Technologies,que cubre desde 0 a 25 bar con una salida lineal de CC 0?? 10V ?? el miembro más alto de la serie QBE2002 que abarca desde 1 a 40 bar en distintas variantes de medición.
A 25 bar (362,6 psi / 2,5 MPa), este sensor sirve al extremo de mayor presión de los circuitos hidráulicos HVAC: redes de calefacción urbana primaria, elevadores de agua de edificios de gran altura, sistemas de vapor,y circuitos de refrigeración a presión donde las variantes de 10 o 16 bar no serían suficientes.
The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.
Este método de deposición directa es la fuente de la estabilidad a largo plazo del QBE2002: no hay un enlace adhesivo entre el elemento de detección y el diafragma que pueda arrastrarse, deslaminarse,o cambiar las propiedades a lo largo de años de ciclo de temperatura.
La presión medida desvía el disco de cerámica; la red de resistencias cambia la resistencia en proporción; la electrónica de a bordo condiciona la salida del puente a la señal 010V.
La conexión a presión de acero inoxidable 1.4404 (AISI 316L) resiste la corrosión del agua, el glicol y los medios de vapor en los circuitos HVAC.
El sellador de fluoroelastómero FPM en la interfaz de conexión proporciona resistencia química compatible con los fluidos de proceso HVAC estándar.5m cable pre cableado se conecta directamente al controlador o cableado de campo sin hardware de conector adicional.
| Parámetro | Valor |
|---|---|
| Rango de medición | 0 ̊25 bar (0 ̊2,5 MPa / 0 ̊362,6 psi) |
| Señales de salida | DC 010V (lineal) |
| Principio de medición | Las demás piezas de acero o acero |
| Conexión de presión | Acero inoxidable 1.4404 / AISI 316L |
| El sellador | FPM |
| El cable | 1.5 m con cableado previo |
| Peso (incluido el embalaje) | 0.171 kg |
| Medios de comunicación | Líquidos y gases neutrales |
La señal DC 0 ̊10V es el formato de entrada analógico estándar para los controladores HVAC de Siemens, los sistemas DDC y la mayoría de los controladores de campo del sistema de gestión de edificios.Cero voltios representa el medidor de 0 bares (presión atmosférica); 10V es 25 bar.
La escala es lineal a través del rango,lo que significa que la configuración del software del controlador simplemente necesita el rango de medición (0 ¢ 25 bar) ingresado junto con el tipo de señal 0 ¢ 10V para mostrar y procesar el valor de presión correctamente.
En la práctica, muchos circuitos hidráulicos HVAC funcionan muy por debajo del techo de 25 bares. Un sistema de agua fría típico funciona a 612 bares, utilizando solo la parte inferior del rango de salida del sensor.
Este es un equilibrio común: el rango de 25 bar proporciona un margen de seguridad contra excursiones ocasionales de presión y es el mismo rango utilizado en muchos tipos diferentes de instalaciones HVAC,pero sacrifica cierta resolución en la entrada del controlador para sistemas que nunca se acercan al rango superior.
Cuando se requiere una resolución más alta a presiones más bajas, la variante QBE2002-P10 (010 bar) ofrece el mismo alcance de salida mapeado a través de la mitad del rango de presión.
El QBE2002-P25 ha sido descontinuado. El QBE2003-P25 cubre el mismo rango de 0 ¢ 25 bar con un voltaje de alimentación compatible y una salida de 0 ¢ 10V,pero utiliza una carcasa diferente y una conexión de enchufe DIN EN 175301-803-A en lugar del cable precableado de QBE2002.
Las instalaciones que se convierten de QBE2002-P25 a QBE2003-P25 deben abordar la diferencia de terminación del cableado;la compatibilidad de la señal de medición y de salida permite que la configuración del controlador permanezca sin cambios.
P1: ¿Puede el QBE2002-P25 medir la presión negativa (vacío)?
No. El QBE2002-P25 mide la presión del medidor de 0 a 25 bar ∙ es un sensor de presión relativa referenciado a la atmósfera.
La salida de 0V corresponde a la atmósfera (gauge cero) y 10V corresponde a 25 bar gauge.
Para el monitoreo del vacío, se requiere un sensor con un rango que incluya presiones de medición negativas.
P2: ¿Cuál es la sobrepresión máxima que el QBE2002-P25 puede soportar sin daños?
Siemens especifica una sobrepresión máxima admisible para la serie QBE2002 por encima del rango de medición nominal, cuyo valor exacto figura en la ficha de datos técnicos Siemens QBE2002-P.
En las instalaciones hidráulicas y neumáticas, es importante comprobar que los transientes de presión del sistema durante el cierre de las válvulas, el arranque de la bomba y los cambios de carga se mantienen dentro de este límite de sobrepresión.ya que los excesos sostenidos o repetidos por encima del límite máximo pueden causar un desplazamiento de desplazamiento cero o daños permanentes del sensor..
P3: ¿Qué tensión de alimentación requiere el QBE2002-P25?
La serie QBE2002-P está diseñada para su uso con controladores HVAC de Siemens y sus salidas de alimentación auxiliares.
La especificación exacta del voltaje de alimentación se encuentra en la ficha de datos del producto de Siemens para el QBE2002-P25.
Esto debe confirmarse antes de la instalación, en particular al actualizarse de las variantes QBE2002 a QBE2003, ya que las dos series pueden tener diferentes especificaciones de suministro.
P4: ¿Es el QBE2002-P25 intercambiable con el QBE2003-P25?
El rango de medición (0 ¢ 25 bar) y la señal de salida (0 ¢ 10V) son compatibles entre los dos, y el voltaje de alimentación también se declara compatible por el sucesor.las dimensiones de la carcasa y el formato de la conexión eléctrica difieren ¢ el QBE2003-P25 utiliza un enchufe DIN EN 175301-803-A en lugar del cable precableado del QBE2002-P25.
No se garantiza un reemplazo físico 1:1 sin cables de adaptador o sin volver a cablear la terminación de campo.
P5: ¿Qué es el sellado FPM y es adecuado para mezclas anticongelantes de glicol en sistemas HVAC?
El FPM (fluoroelastómero, también vendido bajo nombres comerciales como Viton) es un caucho sintético con excelente resistencia al agua, soluciones acuosas, vapor, glicolos y la mayoría de los fluidos de hidrocarburos.
Es el material de sellado estándar para sensores de presión HVAC porque es compatible con las mezclas de agua-glicol utilizadas en circuitos de agua fría y calefacción en un amplio rango de temperatura.
El FPM no es compatible con ciertas cetonas, ésteres de bajo peso molecular y aminas específicas medias no típicamente encontradas en sistemas HVAC estándar.
