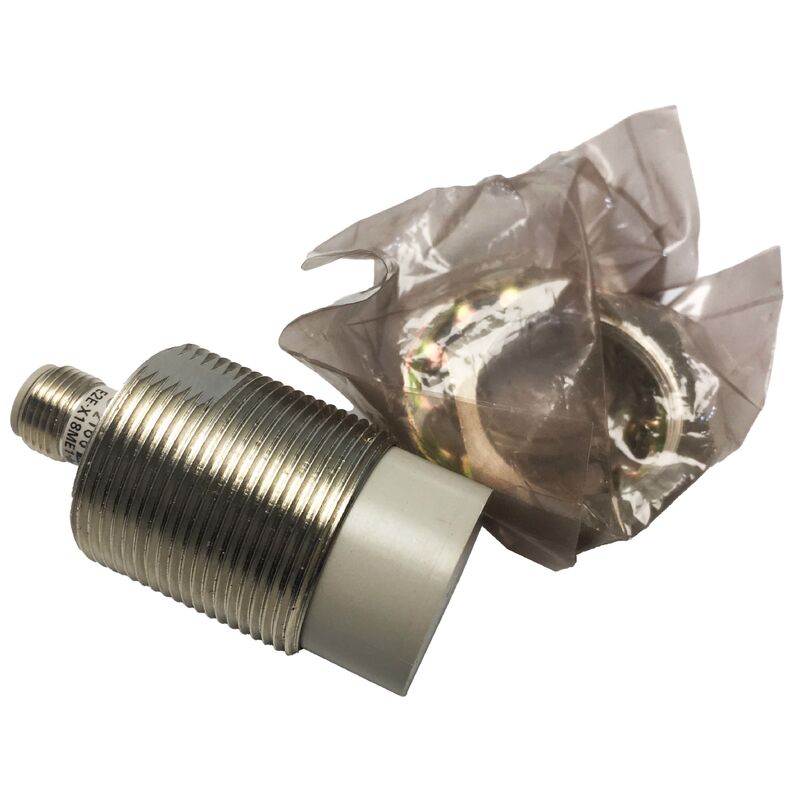

Sensor de proximidad inductivo OMRON E2E-X18ME1-M1
Descripción general del producto
Omron E2E-X18ME1-M1 | Sensor de proximidad inductivo — M30 no apantallado, 18 mm de distancia de detección, NPN NA, conector M12, CC de 3 hilos, IP67, serie E2E
Número de pieza: E2E-X18ME1-M1
Número de pieza alternativo: E2EX18ME1M1
Fabricante: Omron Corporation (Japón)
Categoría de producto: Sensor de proximidad inductivo
Serie: Serie Omron E2E
Código UNSPSC: 41110000
Especificaciones principales
| Parámetro |
Valor |
| Tamaño del cuerpo |
M30 (barril roscado cilíndrico de 30 mm) |
| Tipo de detección |
Inductivo (electromagnético) |
| Tipo de montaje |
No apantallado (no empotrable) |
| Distancia de detección |
18 mm |
| Objeto de detección estándar |
Placa de hierro de 30 × 30 × 1 mm |
| Configuración de salida |
CC de 3 hilos, NPN, Normalmente Abierto (NA) |
| Conexión |
Conector metálico M12 de 4 pines |
| Tensión de alimentación |
10-30 VCC (12-24 VCC nominal) |
| Corriente de carga |
5-300 mA |
| Frecuencia de respuesta |
100 Hz máx. |
| Grado de protección |
IP67 |
| Temperatura de funcionamiento |
−40 a +85 °C |
| Material de la carcasa |
Latón niquelado |
| Material de la superficie de detección |
Polímero termoplástico PBT |
| Recorrido diferencial |
10% máx. de la distancia de detección |
| Resistencia de aislamiento |
50 MΩ mín. (a 500 VCC) |
| Rigidez dieléctrica |
4.000 VCA, 50/60 Hz durante 1 minuto |
| Resistencia a la vibración |
10 a 55 Hz, amplitud de 1,5 mm, 2 horas en cada eje X/Y/Z |
Descripción del producto
El Omron E2E-X18ME1-M1 es un sensor de proximidad inductivo no apantallado con cuerpo M30 y un rango de detección de 18 mm y salida NPN Normalmente Abierta — la configuración estándar más grande de la serie E2E de Omron, adecuada para detectar objetivos de metal ferroso a distancias que los sensores más pequeños no pueden alcanzar.
La variante con conector pre-cableado M12 (sufijo -M1) facilita la instalación y el reemplazo: el sensor se instala en cualquier orificio roscado M30 × 1,5 o en un orificio de soporte de 30 mm, el conector se acopla a un cable estándar M12 de 4 pines, y la salida NPN se conecta directamente a las entradas compatibles con NPN de la mayoría de los PLC y controladores industriales sin circuitos adicionales.
La serie E2E prioriza la fiabilidad en campo en entornos de temperaturas extremas, contaminación y vibración — condiciones en las que un sensor puede operar continuamente durante años expuesto a fluidos de corte, pulverización de refrigerante, virutas metálicas y vibraciones mecánicas.
Principio de detección
El E2E-X18ME1-M1 genera un campo electromagnético oscilante de alta frecuencia a partir de una bobina incrustada detrás de su cara de detección. Cuando un objetivo de metal ferroso entra en este campo, se inducen corrientes de Foucault en la superficie del objetivo — estas corrientes extraen energía del campo oscilante, amortiguando la amplitud del oscilador.
El circuito electrónico del sensor detecta este amortiguamiento y conmuta el transistor de salida NPN de APAGADO a ENCENDIDO cuando el amortiguamiento supera el umbral de conmutación. Este mecanismo de detección no tiene contacto y no sufre desgaste mecánico — el sensor no tiene partes móviles en su función de detección.
Consideraciones sobre el material y la distancia del objetivo
La especificación de 18 mm se mide con el objeto de detección estándar de Omron: una placa de hierro plana de 30 × 30 × 1 mm. Las distancias de detección en el mundo real dependen de:
- Tamaño del objetivo: Los objetivos más pequeños producen menos amortiguamiento de corrientes de Foucault y activan el umbral a una distancia menor
- Material del objetivo: Los metales no ferrosos (aluminio, cobre, latón) generan corrientes de Foucault con diferente eficiencia y se detectarán a distancias más cortas
- Grosor del objetivo: Una lámina o chapa metálica muy delgada refleja menos energía que el estándar de hierro de 1 mm
Cableado y salida
El conector M12 de 4 pines sigue la asignación de pines estándar de Omron: Pin 1 (alimentación +V), Pin 3 (masa 0V), Pin 4 (señal de salida NPN). El Pin 2 no se utiliza en este modelo NA de 3 hilos.
La salida NPN extrae corriente hacia la masa (0V) cuando se detecta un objetivo — una configuración normalmente abierta donde la salida está APAGADA (alta impedancia) sin que haya un objetivo presente y ENCENDIDA (extrayendo corriente a través de la carga) cuando el objetivo está dentro del rango de detección.
Preguntas frecuentes
P1: El sensor no está apantallado — ¿qué distancia libre se requiere del hardware de montaje?
Los sensores de proximidad no apantallados requieren una distancia mínima entre el barril del sensor y cualquier estructura de montaje metálica ferrosa circundante. Para un sensor no apantallado M30, la distancia lateral mínima del metal circundante suele ser igual al doble del diámetro del barril (60 mm a cada lado). Si se requiere un montaje metálico a ras, la variante apantallada (E2E-X10ME1-M1, con 10 mm de distancia de detección) es la opción correcta.
P2: ¿Puede el E2E-X18ME1-M1 detectar aluminio u otros metales no ferrosos?
Sí, pero a distancias de detección más cortas. Para el aluminio, la distancia de detección efectiva suele ser del 40-60% del valor para hierro (aproximadamente 7-11 mm). Para cobre y latón, es aún más corta (25-40%). La distancia de funcionamiento debe establecerse de forma conservadora en relación con el rango efectivo reducido.
P3: El sensor tiene clasificación IP67. ¿Se puede utilizar en un entorno de lavado con limpieza a alta presión?
IP67 cubre la inmersión hasta 1 metro durante 30 minutos, lo que supera las condiciones de salpicaduras, niebla y enjuague a baja presión. Sin embargo, IP67 no cubre chorros de agua a alta presión sostenidos — para eso se requeriría una clasificación IP69K. Para entornos típicos de inundación y pulverización de refrigerante en máquinas herramienta, IP67 es adecuado.
P4: Hay una banda de histéresis del 10% — ¿qué significa esto para la instalación?
La histéresis significa que el punto de encendido y el punto de apagado están a distancias ligeramente diferentes — el objetivo debe alejarse aproximadamente un 10% de la distancia de detección (unos 1,8 mm) más allá del punto de encendido antes de que la salida se apague. Esto evita el parpadeo y garantiza una señal de salida limpia y estable.
P5: ¿Se puede extender el cable de salida y, en caso afirmativo, hasta qué punto?
El E2E-X18ME1-M1 utiliza un conector M12; los cables de extensión son artículos industriales estándar. En conductos metálicos, el cable de salida teóricamente se puede extender hasta 100 metros sin degradación del rendimiento. Para la mayoría de las instalaciones en planta con extensiones de hasta 20-30 metros, no se necesitan precauciones especiales.
