| Lugar de origen | Bulgaria |
| Nombre de la marca | Festo |
| Certificación | CE ROHS |
| Número de modelo | CRSMEO-4-K-LED-24 |

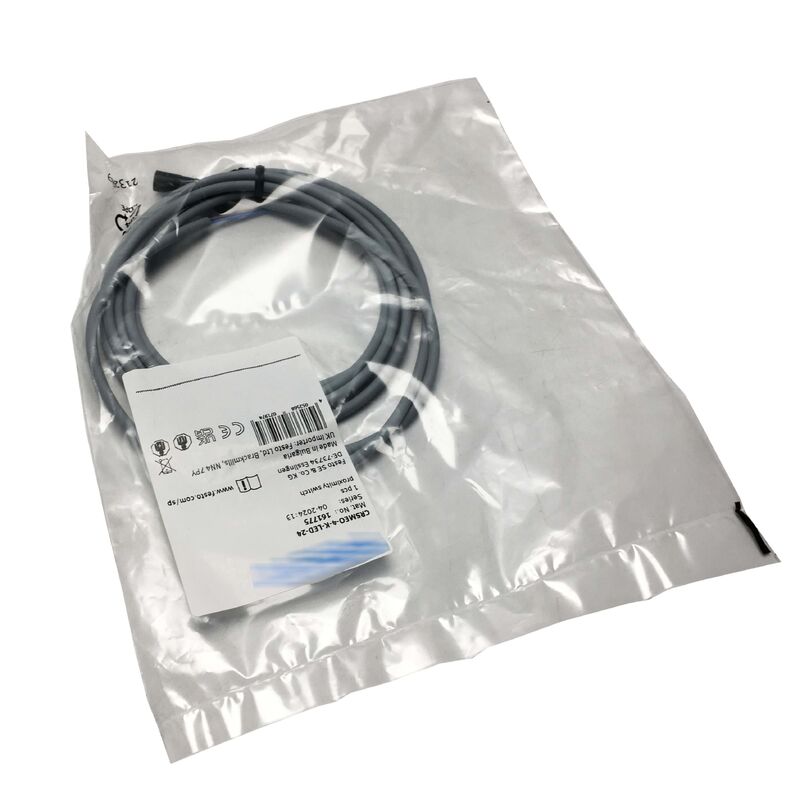

El Festo CRSMEO-4-K-LED-24 es un sensor de proximidad de lengüeta magnetorresistiva de la serie CRSMEO de Festo, diseñado específicamente para detectar la posición de pistones magnéticos dentro de cilindros neumáticos.
Se monta en la ranura en T o ranura de los actuadores Festo, se alinea con el anillo magnético que pasa incrustado en el pistón y conmuta cuando el campo magnético excede el umbral de detección, confirmando las posiciones de fin de carrera o intermedias sin ningún contacto físico con el propio pistón.
La designación "CRSMEO" indica la especificación de resistencia a la corrosión que distingue a este sensor de las variantes estándar de la serie SMEO.
La construcción de materiales sin Cu (sin cobre) y sin PTFE satisface las especificaciones de materiales de entornos de fabricación de alimentos y farmacéuticos, donde tanto la contaminación por cobre como la contaminación por partículas de PTFE son preocupaciones reguladas.
La carcasa de polipropileno y la selección de componentes resistentes a la corrosión en todo el cuerpo del sensor hacen que este sea apropiado para su uso en zonas de lavado, entornos de limpieza ácida e instalaciones adyacentes al contacto con alimentos donde los plásticos y recubrimientos de sensores estándar estarían restringidos.
A una frecuencia de conmutación máxima de 800 Hz, el CRSMEO-4-K-LED-24 responde mucho más rápido de lo que puede moverse cualquier actuador neumático práctico; este margen garantiza que el sensor nunca pierda un evento de detección, independientemente de la rapidez con la que ciclen los cilindros.
La corriente de salida máxima de 500 mA es generosa para un sensor de posición y permite que controle directamente luces indicadoras, bobinas de relé o tarjetas de entrada de PLC sin preocupaciones sobre la carga de corriente de salida.
El cable integrado de 2,5 m (sufijo K en el número de pieza) es una elección de diseño deliberada para el montaje de cilindros neumáticos: el cuerpo del sensor se asienta cerca del cilindro, el cable se dirige de regreso al armario de control y un cable fijo evita las fallas por vibración del conector que a veces afectan a los sensores de tipo conector en aplicaciones neumáticas de alto ciclo.
El indicador LED proporciona una confirmación visual inmediata del estado conmutado del sensor durante la puesta en marcha de la máquina y la resolución de problemas, sin necesidad de un instrumento.
| Parámetro | Valor |
|---|---|
| Principio de medición | Lengüeta magnetorresistiva |
| Tensión de alimentación | 12–30V CC (24V nominal) |
| Salida | Contacto bipolar, NA |
| Frecuencia máxima de conmutación | 800 Hz |
| Corriente de salida máxima | 500mA |
| Capacidad máxima de conmutación (CC) | 10W |
| Cable | 3 hilos, integrado de 2,5 m |
| Material de la carcasa | PP (polipropileno) |
| Clasificación IP | IP67 |
| Temperatura de funcionamiento | −20 °C a +60 °C |
| Diseño | Sin Cu, sin PTFE |
| Indicador LED | Estado de conmutación |
| Forma | Cilíndrica lisa |
| Nº de pieza Festo | 161775 |
Los sensores de lengüeta funcionan detectando el campo magnético del imán del pistón; cuando el pistón se acerca a la posición del sensor en el orificio del cilindro, la intensidad del campo magnético cruza el umbral que cierra el contacto de lengüeta.
La variante magnetorresistiva utilizada en la serie CRSMEO tiene una sensibilidad mejorada y características de conmutación más definidas en comparación con los diseños más antiguos basados puramente en lengüetas, lo que se traduce en posiciones de conmutación más precisas y repetibles durante la vida útil operativa del cilindro.
La salida bipolar del CRSMEO-4-K-LED-24 significa que el contacto de lengüeta interno se abre y se cierra con la misma relación de polaridad, independientemente de la dirección desde la que se aproxime el campo magnético; una ventaja en aplicaciones de actuadores de inversión rápida donde el pistón puede acercarse al sensor desde cualquier dirección de desplazamiento en diferentes puntos del ciclo de la máquina.
En la producción de alimentos, bebidas y productos farmacéuticos, ciertos materiales están restringidos cerca de las zonas de contacto con el producto por normas de higiene y regulaciones de la industria. El cobre y sus aleaciones pueden contaminar los productos alimenticios; las partículas de PTFE de juntas o recubrimientos pueden desprenderse y aparecer en productos regulados.
La especificación sin Cu y sin PTFE de la serie CRSMEO proporciona el cumplimiento documentado para las instalaciones de sensores en estos entornos, confirmando a través de la especificación del material que el sensor en sí no contribuye con estos contaminantes regulados al área de producción, incluso en condiciones de lavado o contacto incidental.
P1: ¿Con qué serie de cilindros Festo es compatible el CRSMEO-4-K-LED-24?
El sensor CRSMEO-4 está diseñado para las series de cilindros redondos y de perfiles de Festo que incluyen un pistón magnético y una ranura en C o ranura para el montaje del sensor.
Las familias de cilindros compatibles incluyen las series DZF, DZH, DSBC, DSNU, DSNUP y otras series de cilindros estándar de Festo que especifican el montaje en ranura para sensores.
El "4" en el número de pieza se relaciona con el factor de forma del sensor y la compatibilidad con la ranura.
El configurador de productos de Festo y la documentación de los cilindros confirmarán qué factor de forma de ranura de sensor específico se aplica a cada serie de cilindros.
P2: ¿El indicador LED está siempre activo o solo cuando el sensor se activa?
El LED cambia de estado cuando la salida de conmutación se activa; se ilumina cuando el sensor detecta el imán del pistón y se cierra el contacto NA. Se apaga cuando el pistón se mueve y el contacto se abre.
Esto proporciona una confirmación visual directa del estado de detección durante la instalación: el técnico coloca el sensor en la ranura del cilindro, mueve el cilindro al fin de carrera manualmente o por comando, y confirma la iluminación del LED para verificar la correcta colocación del sensor y el acoplamiento magnético antes de fijar el sensor en su posición.
P3: ¿Se puede utilizar el CRSMEO-4-K-LED-24 con cilindros no Festo que tengan una ranura en C?
Sí, siempre que las dimensiones de la ranura en C coincidan con las dimensiones de montaje del sensor CRSMEO-4 y el pistón del cilindro lleve un imán de suficiente intensidad de campo para activar el sensor a la distancia de detección a través del material de la pared del cilindro.
Festo publica las dimensiones de montaje del CRSMEO-4 y el campo magnético mínimo requerido; compare estos con la especificación de la ranura del cilindro de destino y la especificación del imán del pistón. El sensor en sí no es eléctricamente o lógicamente exclusivo de los cilindros Festo.
P4: ¿Cuál es el significado de la salida bipolar y cómo afecta al cableado?
Bipolar en este contexto significa que el contacto de lengüeta conmuta corriente en ambas polaridades; el sensor no tiene un requisito direccional para la polaridad de CC aplicada a su salida. En la práctica, esto significa que el sensor se puede cablear en circuitos de entrada de PLC de estilo PNP o NPN como un simple cierre de contacto, sin que la electrónica del sensor imponga un requisito de dirección de corriente.
El cable de 3 hilos transporta el positivo de alimentación, el negativo de alimentación y la salida conmutada. Consulte el diagrama de cableado en la documentación de la serie CRSMEO de Festo para la asignación específica del conductor del cable de 2,5 m.
P5: ¿Qué mantenimiento requiere el CRSMEO-4-K-LED-24 durante su vida útil?
Los sensores de lengüeta son dispositivos de contacto pasivos sin electrónica alimentada en el propio elemento de conmutación, lo que les confiere una vida útil muy larga en condiciones de funcionamiento normales.
El principal mecanismo de desgaste es la erosión del contacto en el elemento de lengüeta debido a la corriente de conmutación a lo largo de millones de ciclos; las clasificaciones máximas de 500 mA / 10 W no deben acercarse continuamente para maximizar la vida útil del contacto.
La limpieza periódica del cuerpo del sensor y del punto de entrada del cable en entornos de lavado evita la entrada de productos químicos alrededor del sello del cable. El modo de falla más común en los sensores de cable integrado es el daño del cable debido a flexión repetida o estrés mecánico cerca del cuerpo del sensor; proteja el área de entrada del cable de tensiones mecánicas durante la instalación.
