Nuevo codificador industrial absoluto original

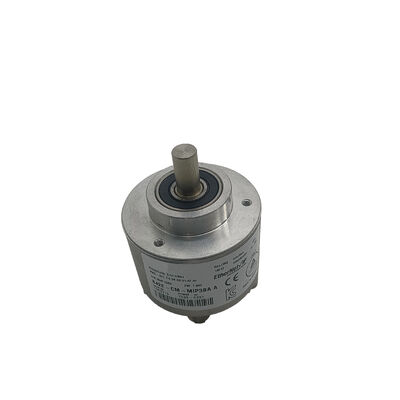

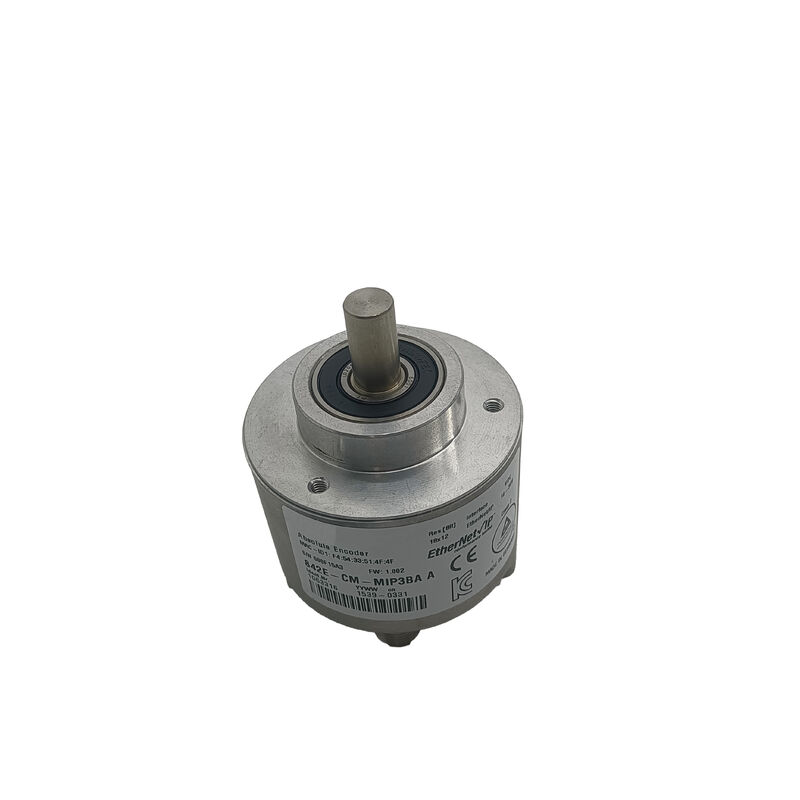

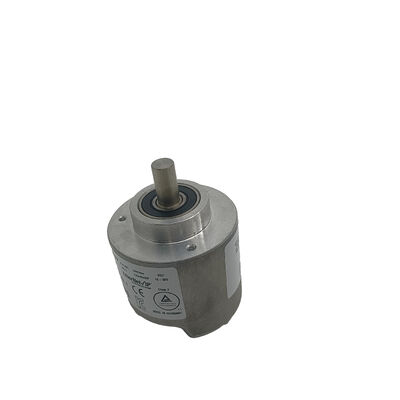

El Allen Bradley 842E-CM-MIP3BA Encoder es un sensor de velocidad Hall Effect de última generación diseñado para aplicaciones de precisión en automatización industrial.Este codificador está diseñado para ofrecer una velocidad precisa y retroalimentación de posiciónCon su construcción robusta y tecnología avanzada, mejora la eficiencia operativa y la fiabilidad en múltiples sectores.
Parámetros del producto:
Resolución: 26 bits
Precisión: ±0,01°
Velocidad: 3000 rpm
Variación de tensión: 10-30VDC
Temperatura de funcionamiento: -40°C a 85°C
Especificaciones del producto:
Modelo:Se aplicarán los siguientes requisitos:
Color: Plata
Material: El metal
Peso: aproximadamente 1 kg.
Aplicaciones:
Control industrial: PLC, convertidores de frecuencia, servomotores, etc.
Robótica: brazos robóticos, articulaciones, ejecutores finales, etc.
Fabricación textil: máquinas textiles, máquinas de impresión y teñido, máquinas de coser, etc.
Embalaje: máquinas de embalaje, paletizadoras, máquinas de etiquetado, etc.
Impresión: Prensas de impresión, máquinas de fabricación de placas, máquinas de estampado en caliente, etc.
Características clave
• Medición de alta precisión: proporciona datos precisos de velocidad y posición con una resolución de hasta 360 pulsos por vuelta, lo que permite un control preciso de la máquina.
• Diseño compacto: con un factor de forma robusto, este codificador es fácil de instalar en entornos de espacio limitado e integra sin problemas en los sistemas existentes.
• Construcción duradera: Construida con materiales de alta calidad para soportar duras condiciones industriales, garantizando una longevidad y un rendimiento constante en aplicaciones exigentes.
• Amplio rango de temperatura de funcionamiento: Funciona eficazmente en temperaturas que van desde -40°C hasta +85°C, por lo que es adecuado para diversos entornos operativos.
• Compatibilidad versátil: Diseñado para una integración perfecta con los PLC Allen-Bradley y otros sistemas de automatización, mejorando la flexibilidad en las configuraciones industriales.
Aplicaciones
• Automatización de la fabricación: ideal para su uso en sistemas de transportadores, robótica y maquinaria CNC donde la velocidad y la retroalimentación de posición precisas son críticas.
• Manejo de materiales: Perfecto para aplicaciones que requieren un monitoreo y control fiables de la velocidad en varios procesos de manejo de materiales.
• Equipo industrial: adecuado para su integración en motores y accionamientos para mejorar el rendimiento y la eficiencia del sistema en general.
Beneficios
• Mejora de la eficiencia operativa: al proporcionar datos en tiempo real, este codificador permite tiempos de respuesta más rápidos y un mejor control del proceso.
• Aumento de la fiabilidad: El diseño duradero garantiza un mínimo de tiempo de inactividad y mantenimiento, apoyando el funcionamiento continuo en entornos críticos.
• Mejora de la seguridad: un control preciso de la velocidad ayuda a prevenir fallos de los equipos, mejorando la seguridad tanto de los operadores como de las máquinas.
Comparación técnica de los codificadores de la serie 842E
| Características / Modelo |
Se aplicará a los productos de las categorías IIa y IIIa. |
Se aplicará a los productos de las categorías IIa y IIIa. |
Se aplicará a los productos de las categorías IIa, IIIb y IV. |
Se aplicará a los productos de las categorías IIa y IIIa. |
Se aplicarán los siguientes requisitos: |
| Tipo de codificador |
En absoluto, con un solo giro |
En absoluto, con un solo giro |
En absoluto, con un solo giro |
En absoluto, con varias vueltas |
En absoluto, con varias vueltas |
| Protocolo de comunicación |
SIP (interfaz en serie) |
SIP (interfaz en serie) |
SIP (interfaz en serie) |
MIP / Ethernet industrial |
MIP / Ethernet industrial |
| Resolución |
18 bits (262.144 recuentos/rev) |
18 bits |
18 bits |
Hasta 30 bits |
18 bits + varias vueltas |
| Tipo de eje |
El eje sólido 10 mm |
El eje hueco 10 mm |
El eje hueco 8 mm |
El eje sólido 10 mm |
El eje sólido 10 mm |
| Vueltas |
Con un solo giro |
Con un solo giro |
Con un solo giro |
Varias vueltas (sin fin) |
Varias vueltas (4096 vueltas típicas) |
| Válvula de alimentación |
10 ̊30 V de corriente continua |
10 ̊30 V de corriente continua |
10 ̊30 V de corriente continua |
10 ̊30 V de corriente continua |
10 ̊30 V de corriente continua |
| Calificación de protección |
Protección IP67 |
Protección IP67 |
Protección IP67 |
Protección IP67 |
Protección IP67 |
| Vivienda |
Acero inoxidable industrial |
Acero inoxidable industrial |
Acero inoxidable industrial |
Acero inoxidable industrial |
Acero inoxidable industrial |
| Conector |
M12 Industria |
M12 Industria |
M12 Industria |
M12 Industria |
M12 Industria |
| Aplicaciones típicas |
Servicio de retroalimentación, CNC |
Dispositivos compactos |
Motores de espacio reducido |
Ejes de desplazamiento largos |
Robótica, sistemas de pórtico |
Guía de selección de claves
Por su exactitud
-
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.:
Lo mejor paracon retroalimentación de giro único de alta precisión(262.144 pasos por revolución).
-
MIP1BA:
Resolución ultra alta parasistemas de movimiento avanzados.
-
MIP3BA:
Apoyosseguimiento absoluto de múltiples vueltas, ideal para el posicionamiento de larga duración.
Por diseño mecánico
-
El eje sólido (SIP4BA, MIP1BA, MIP3BA)¢ mejor para las instalaciones basadas en acoplamientos.
-
El eje hueco (SIP8BA, SIP6BA) montaje directo del eje, menor error de alineación.
Por aplicación
| Industria |
Modelo recomendado |
| Las unidades CNC / servo |
SIP4BA |
| Motores compactos |
SIP6BA |
| Sistemas de eje directo |
SIP8BA |
| Automatización del eje largo |
MIP1BA |
| Robótica y Gantry |
MIP3BA |
