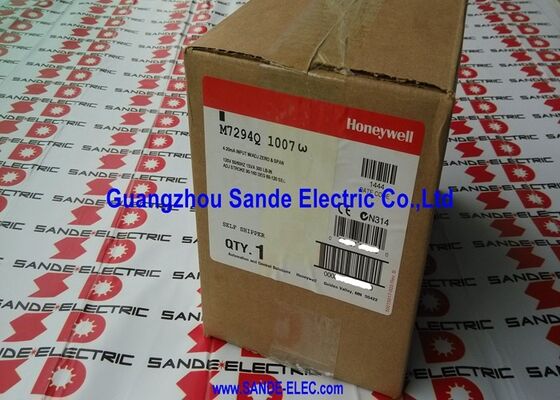

M7294Q1007 ACTUADOR con motor W/BRACKET 120-240 VAC M7294Q1007 M7294Q1OO7

Honeywell M7294Q1007 | Motor actuador Modutrol IV sin retorno por resorte: 300 lb-in / 120 VCA / 4–20 mA / 60 s / NEMA 3 / eje doble

300 lb-pulg de torque, control de precisión de 4–20 mA

El Honeywell M7294Q1007 es la variante de 300 lb-in sin retorno por resorte de la familia de motores actuadores Modutrol IV Serie 72: el miembro de alto torque de la gama Serie 72, diseñado para aplicaciones exigentes de amortiguadores y válvulas donde se debe superar una resistencia mecánica significativa y se requiere un posicionamiento proporcional preciso.

El actuador Modutrol IV acepta una señal de corriente de 4 a 20 mA de un controlador electrónico y coloca la compuerta o válvula en cualquier punto entre completamente abierta y completamente cerrada, proporcional al valor de la señal. A 4 mA, el actuador se desplaza hasta un extremo de su recorrido; a 20 mA conduce al otro; Los valores de corriente intermedios posicionan el eje en el ángulo proporcional correspondiente. El cero y el span ajustables permiten calibrar el rango de la señal para que coincida con la salida del controlador y los requisitos físicos de la válvula o el amortiguador; las posiciones inicial y final de la carrera se pueden ajustar de forma independiente para lograr la respuesta correcta para la aplicación.

Como motor sin retorno por resorte, el M7294Q1007 mantiene su última posición ordenada cuando se interrumpe la energía; el eje de salida no se mueve automáticamente a una posición segura. Esta es la selección correcta para aplicaciones donde la compuerta o válvula debe mantener su última posición durante una interrupción de energía, por ejemplo, en un sistema de suministro de aire donde el cierre de la válvula ante una pérdida de energía interrumpiría el flujo de aire crítico. Para aplicaciones en las que el actuador debe moverse a una posición segura definida (completamente abierto o completamente cerrado) en caso de pérdida de energía, se especifican las variantes de retorno por resorte de la Serie 72.

La caja de conexiones integral proporciona protección climática NEMA 3 cuando el motor está montado en posición vertical: resistencia a la lluvia y protección contra objetos sólidos para instalaciones de equipos HVAC al aire libre o semiexpuestos. Un transformador instalado de fábrica convierte el suministro de 120 VCA a 24 VCA desde el cual el motor y su circuito de control operan internamente.

Especificaciones clave

Carrera ajustable y cero/alcance: flexibilidad de puesta en servicio

El M7294Q1007 proporciona tres parámetros ajustables que permiten una puesta en servicio precisa para adaptarse a la instalación específica de compuerta o válvula:

Ajuste de carrera (90–160°):Establece el recorrido angular total del eje de salida. Coincide con los requisitos de recorrido mecánico del amortiguador o de la válvula.

Ajuste cero (inicio):Establece la posición del eje en el comando de 4 mA (inicio del rango de señal): alinea la posición física abierta o cerrada con la señal cero.

Ajuste de alcance:Establece la posición del eje en el comando de 20 mA (escala completa): garantiza que el recorrido completo de la válvula o el amortiguador corresponda al rango completo de la señal de 4 a 20 mA.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los motores Modutrol IV de las series M7294Q1007 y M7284?

Las series M7294 y M7284 son motores Modutrol IV sin retorno por resorte. La serie M7284 funciona directamente desde 24 VCA sin transformador interno; La serie M7294 incluye un transformador reductor instalado de fábrica para conexión directa de 120 VCA. El M7294Q1007 toma específicamente una entrada de 120 VCA y la convierte internamente a 24 VCA para el motor y la electrónica de control. Para instalaciones de 24 VCA, se especifica el equivalente M7284.

P2: ¿Se puede utilizar el M7294Q1007 para controlar una válvula a la posición normalmente abierta en caso de corte de energía?

Como motor sin retorno por resorte, el M7294Q1007 mantiene su última posición ante una pérdida de energía: no puede abrirse o cerrarse automáticamente. Para lograr una posición de falla normalmente abierta, las variantes con retorno por resorte (series M7282, M7285, M7286) son la selección correcta. Los motores de retorno por resorte se conducen a una posición de final de carrera definida cuando se corta la energía, a través de un mecanismo de resorte integrado.

P3: ¿Para qué aplicaciones de procesos y HVAC es adecuado el torque de 300 lb-in?

300 lb-in de torque se adaptan a compuertas HVAC comerciales grandes (generalmente 50 pies² y más para compuertas de fuga media), válvulas de mariposa grandes, válvulas de control independientes de la presión con requisitos de fuerza de accionamiento altos y aplicaciones de control de procesos con fricción mecánica significativa o fuerzas inducidas por el flujo en el disco de la válvula. Para amortiguadores más pequeños (menos de 25 pies²), las variantes de Modutrol IV de menor torque reducen el costo y pueden proporcionar una respuesta más rápida.

P4: ¿Los 2 interruptores auxiliares del M7294Q1007 están configurados de fábrica en posiciones específicas?

Las levas del interruptor auxiliar son ajustables en campo. Cada interruptor tiene una leva que se puede configurar para activar el interruptor en cualquier punto del rango de carrera del motor. Esto permite que los interruptores auxiliares indiquen posiciones remotas a un controlador, a un interruptor de enclavamiento o a un sistema de gestión de edificios, por ejemplo, indicando cuando la compuerta está abierta más allá de una posición de ventilación mínima o cuando la válvula se ha cerrado por completo.

P5: ¿De dónde se obtiene el M7294Q1007?

A través de la red de distribución de controles de edificios de Honeywell: distribuidores de controles/HVAC, proveedores de automatización de edificios y el mercado de posventa de controles de procesos. La familia de motores Modutrol IV Serie 72 es una línea de productos establecida desde hace mucho tiempo con una amplia cobertura de distribuidores. El M7294Q1007 es un producto activo (no descontinuado) y se suministra a través de los canales de distribución estándar de Honeywell.
