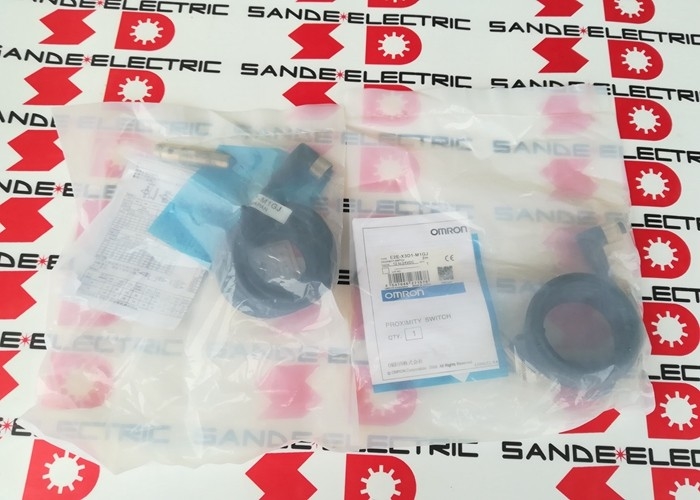

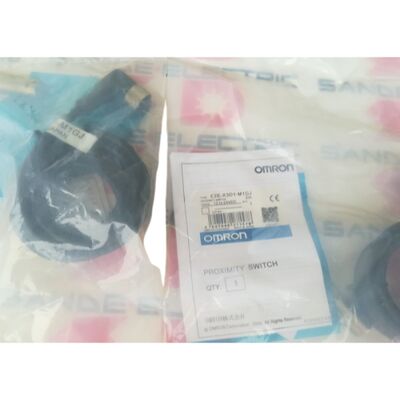

Nuevo sensor de proximidad OMRON Interruptor E2E-X3D1-M1CJ E2EX3D1M1CJ

Omron E2E-X3D1-M1CJ | Sensor Inductivo de Proximidad — Blindado M12, 3mm NA, CC de 2 hilos, 12–24VCC, 1kHz, Montaje en Panel, Conector M12 Codificado A, IP67

Descripción general

El Omron E2E-X3D1-M1CJ es una variante de montaje en panel de la serie E2E de sensores inductivos de proximidad blindados M12 — el mismo elemento de detección que el sensor M12 estándar E2E-X3D1 pero configurado para su instalación en un panel de control o puerta de equipo en lugar de un marco o soporte de máquina.

Donde el sensor M12 estándar se enrosca directamente en una estructura de máquina en el punto de detección, la versión de montaje en panel está diseñada para montarse en un recorte de panel y conectarse al cableado de campo a través del conector M12 codificado A, con la cara del sensor orientada para detectar a través del panel o posicionada en una abertura del panel.

El conector M12 codificado A es la interfaz eléctrica distintiva. La codificación A es la configuración estándar de llave M12 utilizada para sensores y actuadores de CC en automatización de fábricas — los conectores M12 codificados A de 4 pines son la interfaz dominante en los sensores de tipo conector E2E de Omron y son compatibles con la amplia gama de cables de campo y conectores T M12 codificados A utilizados en el cableado de automatización de máquinas europeas y globales.

La alineación del código A evita el acoplamiento accidental con conectores codificados B (utilizados para profibus/fieldbus) o codificados D (Ethernet), eliminando una fuente común de errores de cableado de campo.

La salida NA de CC de 2 hilos proporciona la misma simplicidad de instalación que se encuentra en todos los modelos E2E de CC de 2 hilos: dos cables transportan tanto la alimentación como la señal, conectándose en serie con la carga entre el positivo de alimentación y el común.

Con la carcasa de montaje en panel y el conector M12, el E2E-X3D1-M1CJ se puede instalar en el panel, conectar al cableado de campo desde el frente y reemplazar sin perturbar el arnés de cableado fijo de la máquina.

Especificaciones clave

Configuración de montaje en panel — Sensor en el panel, no en la máquina

Los sensores inductivos de montaje en panel cumplen una función de instalación diferente a la de los sensores de posición montados en máquina. En lugar de detectar un objetivo en un eje de máquina en movimiento o un accesorio de trabajo, los sensores de montaje en panel en equipos de automatización detectan componentes a corta distancia a través de la cara del panel — presencia de componentes pequeños en un accesorio visto a través de una abertura del panel, presencia de etiquetas en un mecanismo de dispensación montado en panel, o proximidad de objetivo en un ensamblaje de dispositivo en línea compacto.

El formato de carcasa de montaje en panel permite instalar y orientar el sensor desde el frente del panel — el hardware de montaje asegura el cuerpo del sensor en el recorte del panel, y el conector M12 proporciona la conexión del cable de campo en una ubicación definida y accesible en la superficie del panel.

Para fabricantes de máquinas e integradores de sistemas que diseñan equipos con diseños de panel estandarizados, el formato de sensor de montaje en panel se integra limpiamente en la ingeniería del panel con un tamaño de orificio de montaje y una ubicación de conector definidos, consistentes en múltiples unidades.

CC de 2 hilos NA en conector M12 codificado A — Simplicidad de cableado y compatibilidad estándar

El circuito de CC de 2 hilos en un conector M12 codificado A reduce la interfaz a dos hilos funcionales — positivo de alimentación (pin 1, marrón) y salida/carga (pin 4, azul) en la asignación estándar de 4 pines codificados A. Los pines 2 y 3 del conector M12 de 4 pines no se utilizan en la configuración de 2 hilos y quedan abiertos en el sensor.

El estándar de conector M12 codificado A significa que el lado del ensamblaje del cable se obtiene de cualquiera de las docenas de fabricantes globales de juegos de cables M12 codificados A estándar — estilos de cuerpo rectos y en ángulo recto, materiales de cubierta de PVC y PUR, variantes blindadas y no blindadas, en longitudes de 0.5m a 15m.

Esta estandarización elimina la dependencia de cables de una sola fuente y simplifica la gestión de repuestos en instalaciones que mantienen múltiples sensores E2E en varias máquinas.

Detección de 3 mm desde M12 blindado — Montaje enrasado, brecha precisa

La distancia de detección de 3 mm del E2E-X3D1-M1CJ blindado está clasificada para la placa de prueba de hierro estándar de 12 × 12 × 1 mm — adecuada para detectar componentes metálicos pequeños a corta distancia con una zona de detección definida.

La construcción blindada enfoca el campo axialmente, lo que significa que la zona de detección está bien definida y es predecible — los paneles metálicos adyacentes, el hardware de montaje y los componentes vecinos tienen una influencia mínima en el punto de conmutación cuando la instalación se realiza con las holguras de montaje enrasado estándar.

La distancia de ajuste de 0–2.4 mm (80% de los 3 mm nominales) es la zona de detección estable que tiene en cuenta las variaciones de temperatura y voltaje.

Para aplicaciones de montaje en panel donde el objetivo se presenta a una distancia fija y controlada, el ajuste dentro de 1–2 mm proporciona el máximo margen de detección posible y la mayor fiabilidad en las variaciones de producción tanto en la población de sensores como en el objetivo.

Preguntas frecuentes

P1: ¿Cuál es la asignación de pines M12 codificado A para el E2E-X3D1-M1CJ?

El conector M12 de 4 pines codificado A en el E2E-X3D1-M1CJ utiliza la asignación estándar de sensor de CC: Pin 1 (marrón) = alimentación +V (conectar a +12–24V CC), Pin 3 (azul) = 0V/salida (conectar en serie con la carga a la común de alimentación). Los pines 2 y 4 no están conectados para la configuración de 2 hilos.

En los ensamblajes de cables de campo M12 codificados A, confirme la correspondencia del color del cable con el pin del cable según el diagrama de pines estándar IEC 60947-5-2 para garantizar una conexión correcta.

P2: La salida es CC de 2 hilos — ¿requiere este sensor una corriente de carga mínima como otros sensores de 2 hilos?

Sí. El circuito de CC de 2 hilos requiere una corriente de carga mínima de 3 mA para que la salida se conmute de manera fiable entre los estados ON y OFF. Los módulos de entrada digital PLC estándar a 24V CC consumen 5–20mA, lo que supera este mínimo.

La corriente de fuga en estado OFF de 0.8mA no debe exceder el umbral de estado OFF de la entrada del PLC — las entradas PLC estándar con umbrales OFF de 3V o una capacidad de corriente equivalente gestionan la fuga de 0.8mA sin activaciones falsas.

P3: ¿Se puede utilizar el E2E-X3D1-M1CJ en equipos exteriores expuestos a la lluvia?

IP67 cubre la protección completa contra la entrada de polvo y la inmersión temporal hasta 1 metro durante 30 minutos. La exposición a la lluvia en exteriores — precipitación directa a baja presión — está dentro de la clasificación IP67. Los chorros de agua a alta presión, el lavado a presión o la inmersión sostenida más allá de los 30 minutos requerirían clasificaciones IP68 o IP69K.

Para instalaciones de paneles exteriores en ubicaciones protegidas (entorno IP54), IP67 proporciona un margen por encima del requisito mínimo.

Para instalaciones exteriores expuestas que reciben clima directo, verifique la clasificación IP del conector M12 en estado desconectado y asegúrese de que el conector del ensamblaje del cable conectado también cumpla con el requisito de sellado IP67 cuando esté acoplado.

P4: ¿Para qué tamaño de objetivo se caracteriza la distancia de 3 mm y cómo afecta un objetivo más pequeño al rango de detección?

La distancia de 3 mm está clasificada para una placa de hierro de prueba de 12 × 12 × 1 mm — que coincide aproximadamente con el área de la cara de detección del sensor M12. Para objetivos más pequeños: un hierro de aproximadamente 6 × 6 mm produce aproximadamente el 80–85% de la distancia clasificada (2.4–2.55 mm); un hierro de 4 × 4 mm produce aproximadamente el 70% (2.1 mm).

Para aplicaciones de montaje en panel donde un componente pequeño — un pasador, una bola o un estampado — es el objetivo de detección, verifique la distancia de conmutación real con el tamaño y material del objetivo específico antes de finalizar la distancia entre el sensor y el objetivo en el diseño del panel.

P5: ¿Se pueden montar varios sensores E2E-X3D1-M1CJ uno al lado del otro en el mismo panel sin interferencia mutua?

Los sensores blindados tienen una menor susceptibilidad a la interferencia mutua en comparación con los tipos no blindados, pero a distancias laterales muy cercanas — dentro de aproximadamente 30–40 mm cara a cara para modelos de frecuencia estándar M12 — la oscilación simultánea puede hacer que los sensores adyacentes interfieran.

Para matrices de paneles multisensores donde el espaciado es inferior a 40 mm, las variantes E2E de frecuencia diferente de Omron (serie E2E-X3D15) permiten que las unidades adyacentes operen a diferentes frecuencias de oscilación, lo que permite la instalación a espaciados tan cercanos como 20–25 mm sin interferencia.

Verifique el requisito de espaciado mínimo de los datos de interferencia mutua E2E de Omron para la configuración específica.
