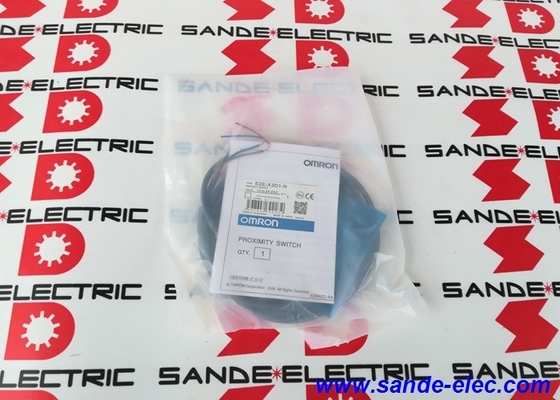

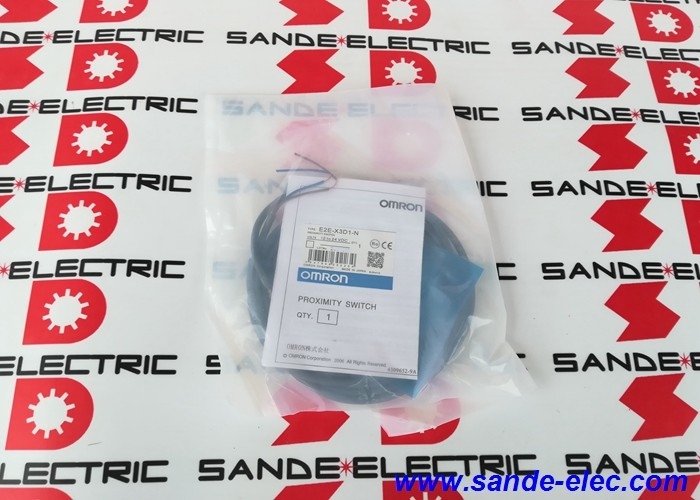

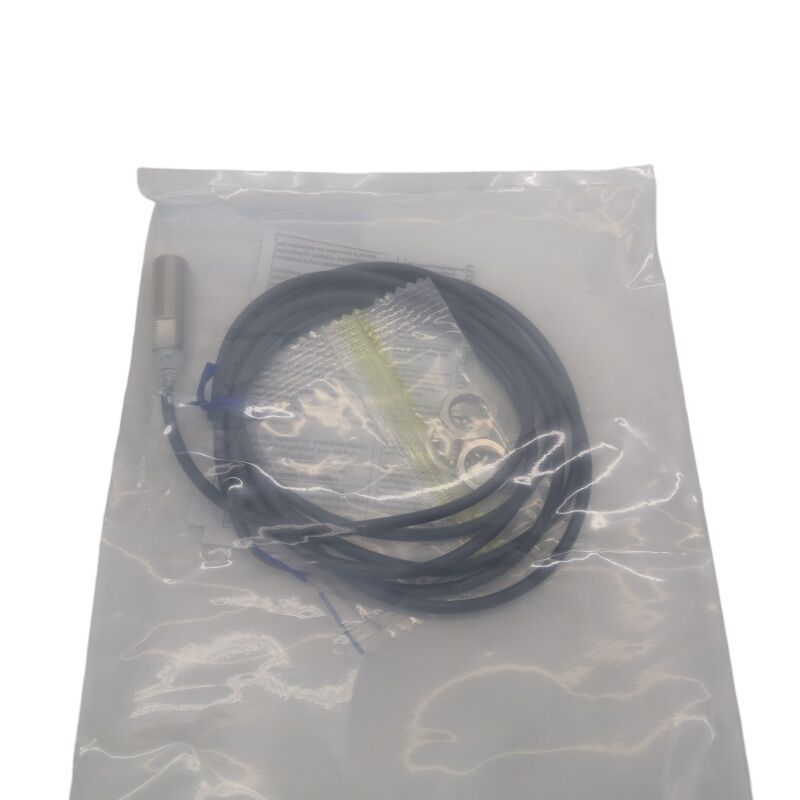

Sensor Inductivo de Proximidad Blindado Omron E2E-X3D1-N M12
Sensor Inductivo de Proximidad Blindado M12, Distancia de Detección de 3 mm, CC de 2 hilos, Normalmente Abierto, Clasificación IP67
Marca: Omron
Serie: E2E
Número de Parte: E2E-X3D1-N (También buscado como: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Tipo: Sensor Inductivo de Proximidad - Blindado, Montaje a Ras, Cilíndrico M12
Disponibilidad: En Stock - Envío Mundial Rápido
Cuerpo Compacto. Probado en Todas Partes.
El barril M12 es el tamaño de rosca más común en la detección industrial, encajando en espacios reducidos y enroscándose en agujeros pasantes estándar. El Omron E2E-X3D1-N es el sensor inductivo de proximidad blindado estándar de Omron en formato M12, con una distancia de detección nominal de 3 mm, salida CC de 2 hilos y conmutación normalmente abierta. Detecta objetivos de metal ferroso sin contacto, no genera desgaste y maneja condiciones ambientales que incluyen niebla de aceite, refrigerante, vibración y lavado.
Especificaciones Técnicas
| Parámetro |
Especificación |
| Serie |
E2E |
| Tamaño de la Carcasa |
Cilíndrico M12, roscado |
| Distancia de Detección (nominal) |
3 mm |
| Distancia de Ajuste |
0 a 4.8 mm |
| Blindaje |
Blindado (montaje a ras) |
| Material del Objetivo |
Metales ferrosos |
| Tipo de Salida |
CC de 2 hilos, tipo de polaridad |
| Modo de Operación |
NA (Normalmente Abierto) |
| Voltaje de Suministro |
10 a 30V CC (nominal: 12 a 24V CC) |
| Consumo de Corriente |
13 mA máx. |
| Capacidad de Conmutación |
3 a 100 mA |
| Frecuencia de Respuesta |
1,000 Hz máx. |
| Voltaje Residual |
3V máx. (con carga de 100 mA) |
| Corriente de Fuga |
0.8 mA máx. |
| Temperatura de Operación |
−25°C a +70°C |
| Grado de Protección |
IEC 60529: IP67 / A prueba de aceite |
| Material de la Carcasa |
Latón niquelado |
| Certificaciones |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Opciones de Longitud de Cable |
2M / 5M / 10M (pre-cableado) |
Beneficios del Diseño Blindado
La construcción blindada enfoca el campo de detección electromagnético hacia adelante a través de la cara del sensor en lugar de irradiar lateralmente. Esto permite el montaje a ras en soportes metálicos, placas o marcos de máquinas sin que el metal circundante perturbe el campo de detección o cause detecciones falsas.
Cableado CC de 2 hilos
El diseño de 2 hilos ejecuta la señal de salida en serie con la carga en solo dos conductores, simplificando el cableado y reduciendo el volumen del cable. Parámetros clave:
- Capacidad de conmutación: 3 a 100 mA
- Corriente de fuga: 0.8 mA máx.
Durabilidad Ambiental
- Clasificación IP67 - a prueba de polvo y resiste inmersiones temporales
- Construcción a prueba de aceite, resistente a la exposición a aceite de corte
- Circuitería interna sólidamente encapsulada para resistencia a la vibración
- Rango de operación: −25°C a +70°C
- Barril de latón niquelado para resistencia a la corrosión
Indicadores LED Duales
- LED rojo - indica cuándo la salida está activa (objetivo detectado)
- LED verde - indica la alimentación correcta y el rango de detección durante la configuración
Aplicaciones Comunes
- Confirmación de presencia de piezas en CNC y máquinas herramienta
- Detección de posición en cintas transportadoras y manejo de materiales
- Sensores de herramienta de extremo de brazo en celdas robóticas
- Verificación de componentes en ensamblaje automotriz
- Detección de metales en equipos de embalaje
Modelos Relacionados
| Modelo |
Diferencia Clave |
| E2E-X3D1-N (este artículo) |
Pre-cableado, cable estándar de PVC resistente al aceite, NA |
| E2E-X3D2-N |
Misma especificación, salida NC (normalmente cerrada) |
| E2E-X3D1-M1G |
Conector M12 (disposición de pines IEC), NA |
| E2E-X3D1-US |
Versión con certificación UL para aplicaciones norteamericanas |
| E2E-X3D1-U |
Pre-cableado con cable de poliuretano (reforzado, resistente al aceite) |
| E2E-X8MD1 |
Cuerpo M12, sin blindaje, distancia de detección de 8 mm |
Preguntas Frecuentes
¿Se puede montar el E2E-X3D1-N a ras en un soporte metálico?
Sí, el diseño blindado permite el montaje a ras en metal. El campo electromagnético se enfoca hacia adelante, por lo que el metal circundante no interfiere. Para múltiples sensores, mantenga una separación mínima de 30 mm lado a lado o 20 mm cara a cara para evitar interferencias.
¿Cuál es el requisito de corriente de carga mínima y funcionará con la entrada de mi PLC?
El sensor requiere una corriente de carga mínima de 3 mA. La mayoría de las tarjetas de entrada discreta de PLC estándar consumen de 5 mA a 10 mA y funcionan sin problemas. El sensor deja pasar hasta 0.8 mA de corriente de fuga cuando está apagado, lo que generalmente es compatible con el hardware de PLC industrial moderno.
¿Cuál es la diferencia entre el E2E-X3D1-N y el E2E-X3D1-U?
Ambos comparten especificaciones de detección idénticas. El E2E-X3D1-N utiliza cable de PVC resistente al aceite, mientras que el E2E-X3D1-U utiliza cable de poliuretano (PUR) que está mecánicamente reforzado para aplicaciones con flexión repetida, productos químicos agresivos o riesgo de abrasión.
¿Cómo ajusto la distancia de detección en el E2E-X3D1-N?
Este sensor tiene una sensibilidad fija ajustada en fábrica para una distancia de detección de 3 mm. La distancia efectiva se puede variar entre 0 y 4.8 mm ajustando la separación física entre la cara del sensor y el objetivo, pero la ganancia interna no es ajustable por el usuario.
El E2E-X3D1-N aparece como descontinuado o reemplazado, ¿debería preocuparme por la disponibilidad?
Omron integró los modelos CC de 2 hilos E2E en la serie E2E NEXT en octubre de 2022. Sin embargo, el E2E-X3D1-N sigue ampliamente disponible en stock en todo el mundo y continúa utilizándose ampliamente como pieza de repuesto para instalaciones existentes.
