| Lugar de origen | Alemania |
| Nombre de la marca | RECHNER |
| Certificación | CE ROHS |
| Número de modelo | KAS-80-A12-A-Y5 |

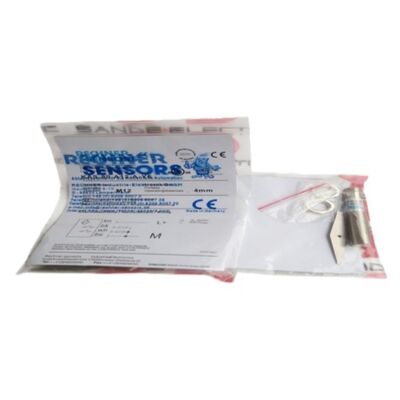

ElEl sistema de control de las emisiones de gases de efecto invernadero es el siguiente:es un sensor de proximidad capacitivo de montaje a chorro de la serie KAS-80 de Rechner, offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.
La designación de conector M12 Y5 identifica el conector de brida M12 de 4 pines que proporciona la interfaz eléctrica, que alberga dos cables de salida (NO y NC), además de la fuente positiva y común.
La tecnología de detección capacitiva detecta la presencia de prácticamente cualquier material:y polvos mediante la medición del cambio en la capacidad del campo electromagnético oscilante del sensor cuando un objetivo se acerca a la cara de detección.
A diferencia de los sensores inductivos que responden solo a metales conductores, el KAS-80-A12-A-Y5 detecta objetivos no metálicos directamente, lo que lo hace adecuado para la detección de niveles en silos de almacenamiento,confirmación de la presencia de componentes de plástico en el montaje, monitoreo del nivel de líquido a través de las paredes del tanque y detección de papel/etiqueta en aplicaciones de embalaje.
Rechner suspendió la producción del KAS-80-A12-A-Y5 y lo reemplazó con elLos requisitos de seguridad de los equipos de seguridad de los Estados miembros deben cumplirse en el caso de los equipos de seguridad., que lleva la misma configuración de conector M12 de 4 pines M12 de lavado, PNP antivalente, con una superficie activa revestida con PTFE actualizada para una mejor resistencia química.
Para las instalaciones de modernización que requieren un reemplazo directo, el nuevo código es el equivalente actual; para el stock de mantenimiento de las instalaciones existentes que utilizan el KAS-80-A12-A-Y5 original,Las unidades excedentarias conservan toda la funcionalidad.
| Parámetro | Valor |
|---|---|
| Rango de detección | 6 mm (estándar de acero y hierro) |
| Producción | PNP, antivalente (NO + NC) |
| Válvula de alimentación | 10 ̊35V de corriente continua |
| Vivienda | M12 × 1, cilíndrico roscado |
| El montaje | El sistema de descarga (incorporable) |
| Conexión eléctrica | Conector de brida M12, de 4 pines (Y5) |
| Clasificación de propiedad intelectual | Protección IP67 |
| Indicador LED | 2 colores (verde/amarillo) |
| Protección | Polaridad inversa, sobrecarga, cortocircuito |
| Estatus de las personas | Interrumpido / Reemplazado |
| - ¿Qué es esto? | 800724 |
La configuración de salida antivalente es una de las características más útiles pero con frecuencia poco especificadas en la selección de sensores capacitivos.Un sensor estándar proporciona una salida única NO (cierra cuando se detecta el objetivo) o NC (abre cuando se detecta el objetivo).
Un sensor antivalente proporciona ambos simultáneamente desde una sola carcasa: cuando se detecta el objetivo, la salida NO se activa Y la salida NC se desactiva al mismo tiempo.Cuando el objetivo se aleja, ambos se invierten simultáneamente.
Esta doble salida simultánea tiene un propósito específico: el sistema de control puede controlar ambas señales y verificar que siempre están en estados opuestos.
Si ambas salidas están encendidas simultáneamente o ambas apagadas simultáneamente, el sensor ha fallado, o bien la electrónica está defectuosa o hay un cortocircuito en uno de los cables de salida.
Esta capacidad de diagnóstico agrega una capa de seguridad funcional al circuito de detección que un sensor de salida única no puede proporcionar, sin requerir ningún hardware adicional.
En la práctica, antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctly, no sólo que detectó un objetivo en el último ciclo.
Las comprobaciones de la cavidad del moldeado por inyección, la confirmación del montaje con requisitos de prueba de errores y los circuitos de bloqueo de puertas de seguridad con monitoreo diagnóstico son contextos de aplicación antivalentes típicos.
El rango de detección de 6 mm del KAS-80-A12-A-Y5 se aplica al objetivo de calibración estándar (generalmente una placa de acero molida).Para los objetivos no metálicos, donde la detección capacitiva se utiliza más comúnmente, la distancia de detección efectiva depende de la constante dieléctrica del material objetivo..
Los materiales con constantes dieléctricas más altas producen perturbaciones de campo más fuertes y distancias de detección efectivas más largas; los materiales de baja dieléctricidad como los plásticos secos producen distancias más cortas.
El agua (constante dieléctrica ~ 80) y las soluciones acuosas se encuentran entre los objetivos más fáciles para los sensores capacitivos. La detección de nivel a través de las paredes del tanque es una aplicación capacitiva clásica.donde el sensor montado fuera de un tanque no metálico detecta la presencia de líquido en su interior porque la constante dieléctrica del agua supera con creces la de la pared del tanque vacía y el aireLos materiales granulares secos (granos, pellets de plástico, polvo) con constantes dieléctricas moderadas se pueden detectar típicamente a través de paredes delgadas de polipropileno o ABS de hasta unos pocos milímetros de espesor.Los aceites puros tienen constantes dieléctricas relativamente bajas y pueden requerir que el sensor esté cerca de la superficie del líquido sin una pared intermedia.
Capacidad de montaje en chorro significa que la cara de detección del KAS-80-A12-A-Y5 se puede instalar a nivel de la obra metálica circundante sin que el metal vecino reduzca el rango de detección de 6 mm.
El blindaje interno del sensor enfoca el campo de detección hacia adelante, evitando la extensión lateral del campo que de otro modo sería absorbida por el soporte de montaje metálico.Para aplicaciones en las que el sensor deba estar incrustado en una herramienta, placa de fijación o superficie de la máquina por razones de protección mecánica o de espacio libre, el montaje a chorro es la especificación habilitadora.
El hilo M12 × 1 acepta tuercas de bloqueo M12 estándar, lo que permite el ajuste de la posición axial a lo largo del orificio del soporte de montaje antes de bloquear el sensor en su lugar.
Dos tuercas de bloqueo, una de cada lado del panel de montaje, proporcionan el método de instalación estándar para todos los sensores de Rechner cilíndricos.
Cuando el stock disponible del KAS-80-A12-A-Y5 ha terminado y la instalación requiere un suministro continuo de sensores, elLos requisitos de seguridad de los equipos de seguridad de los Estados miembros deben cumplirse en el caso de los equipos de seguridad.(Rechner parte 800724, ahora también incluida como el nuevo número de arte) es el reemplazo directo con un revestimiento de superficie activo de PTFE mejorado.
El PTFE proporciona resistencia a agentes de limpieza, disolventes y productos químicos de proceso que el material de la carcasa original puede no soportar en ambientes de proceso agresivos.Las especificaciones eléctricas del conector de brida M12, PNP antivalente, de 4 pines, 1035V DC son compatibles con el cableado existente.
P1: ¿Qué significa la salida antivalente para conectar el sensor a un PLC?
El conector M12 de 4 pines de la KAS-80-A12-A-Y5 lleva: Pin 1 = fuente positiva (marrón), Pin 2 = salida NC (blanco), Pin 4 = salida NO (negro),Pin 3 = común (azul) .
El PLC requiere dos canales de entrada digital: uno para la salida NO y otro para la salida NC. En el programa de control, estas dos entradas siempre deben estar en estados opuestos;La monitorización tanto para condiciones altas como bajas proporciona la comprobación de la salud del sensor que el diseño antivalente permite.
P2: ¿Puede un sensor capacitivo como el KAS-80-A12-A-Y5 detectar a través de una pared de tanque de acero inoxidable?
No. El acero inoxidable, como todos los metales, protege el campo capacitivo. El sensor detecta la pared metálica en sí con la máxima sensibilidad en lugar del líquido detrás de ella.
La detección del nivel capacitivo a través de las paredes se aplica únicamente a los materiales de los tanques no metálicos: polipropileno, PVC, vidrio, cerámica y dieléctricos similares.
Para los tanques de acero inoxidable, el sensor requiere un puerto de inspección no metálico, una sonda o el sensor debe colocarse en la superficie abierta del líquido.
P3: ¿El rango de detección es de 6 mm? ¿Es ajustable?
Los sensores de la serie KAS-80 (NORMLINE) de Rechner están diseñados sin un elemento de ajuste en el cuerpo.El rango de 6 mm es fijado en fábrica y no ajustable por el usuario. Esta es la filosofía de diseño de la familia de productos NORMLINE., que da prioridad a la simplicidad y a la resistencia a la manipulación.
Si se requiere un rango de detección efectivo más corto (por ejemplo, para ignorar una capa de primer plano mientras se detecta un objetivo adicional),debe lograrse mecánicamente colocando el sensor más lejos del objetivo., o seleccionando un modelo KAS Rechner diferente que incluya un ajuste de sensibilidad incorporado.
P4: ¿Cuál es la frecuencia de conmutación del KAS-80-A12-A-Y5?
Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.
Para las aplicaciones que requieren conmutación más rápida, se aplicarán las variantes de alto rendimiento (HP) de Rechner o sus series capacitivas de mayor frecuencia.El límite de 50 Hz no es una preocupación para las aplicaciones típicas de sensores capacitivos: detección del nivel, confirmación de la presencia de piezas de movimiento lento y monitorización del nivel de llenado funcionan muy por debajo de esta frecuencia.
P5: ¿Cómo se enseña al KAS-80-A12-A-Y5 a detectar un material específico a la sensibilidad requerida?
La serie NORMLINE funciona sin sensibilidad ajustable por el usuario ̇ la configuración de fábrica está optimizada para el objetivo estándar de 6 mm.Para aplicaciones en las que el material objetivo tiene una constante dieléctrica inferior a la estándar (plásticos secos)En el caso de las máquinas de detección (por ejemplo, de madera, papel) y la distancia de detección efectiva debe ser verificada, el enfoque es medir la distancia de conmutación real con el objetivo específico en las condiciones de instalación.
Si la distancia real es insuficiente, se debe acercar el sensor o especificar un modelo KAS de Rechner con ajuste de sensibilidad externa.La confirmación simultánea de NO/NC de la salida antivalente se puede utilizar durante la configuración para verificar un cambio confiable en el intervalo de funcionamiento previsto.
