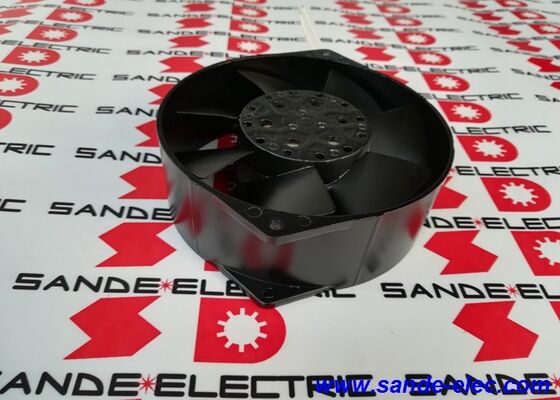

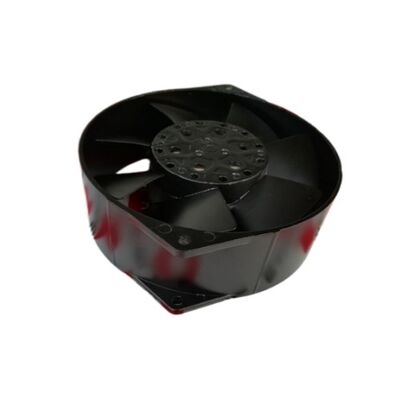

El ventilador de refrigeración real TR655D-TP o TR655DTP

TR655D-TP | Ventilador de refrigeración Royal Fan de 200 V CA — 29 W / 172 × 150 × 55 mm / Totalmente metálico / Alta temperatura / Refrigeración por inversor industrial

Royal Fan TR655D-TP: refrigeración industrial totalmente metálica a 200 V

El TR655D-TP es un ventilador de refrigeración axial Royal Fan (fabricación japonesa) de 200 V CA con potencia nominal de 29 W: una unidad de refrigeración de construcción totalmente metálica resistente a altas temperaturas para gabinetes de electrónica industrial. Royal Fan es un fabricante japonés bien establecido de ventiladores de refrigeración industriales, que produce unidades diseñadas específicamente para los exigentes entornos térmicos de variadores, inversores y equipos CNC industriales.

El voltaje de suministro de 200 V CA (50/60 Hz) coloca al TR655D-TP directamente en la clase de suministro industrial japonés e internacional, operable con energía industrial monofásica estándar de 200 V sin transformador. La construcción de la carcasa totalmente metálica proporciona una resistencia superior a las temperaturas elevadas que se encuentran junto a la electrónica de potencia y dentro de los gabinetes de unidades.

Especificaciones clave

Construcción totalmente metálica: diseñada para entornos de calor industrial

La designación totalmente metálica distingue al TR655D-TP de los ventiladores de refrigeración con cuerpo de plástico estándar:

Conjunto de carcasa metálica y cuchilla:La carcasa del ventilador, las aspas y los componentes estructurales internos utilizan una construcción de metal en lugar de polímero. Los componentes metálicos conservan la estabilidad dimensional a temperaturas elevadas que provocarían que los componentes plásticos se deformen, se deformen o se vuelvan quebradizos, algo fundamental para un ventilador instalado dentro de un gabinete de transmisión donde la temperatura ambiente puede alcanzar entre 40 y 60 °C de manera continua.

Resistencia a altas temperaturas:Los inversores y variadores industriales generan mucho calor durante su funcionamiento. La construcción totalmente metálica del TR655D-TP tolera la elevada temperatura de funcionamiento dentro de los gabinetes de unidades, tanto la temperatura de funcionamiento en estado estable como los picos transitorios durante los ciclos de alta carga.

Durabilidad mecánica:La construcción metálica proporciona una resistencia mecánica superior a la fatiga inducida por vibraciones en comparación con el plástico, algo relevante en entornos de maquinaria industrial donde la vibración continua de motores, bombas y fuentes estructurales es la norma.

Aplicaciones

Variadores de frecuencia industriales (VFD):Reemplazo del ventilador de enfriamiento en gabinetes de variadores industriales: TR655D-TP proporciona enfriamiento por aire forzado que elimina el calor de los módulos de potencia IGBT, los capacitores del bus de CC y la electrónica de control dentro de la carcasa del variador.

Gabinetes de accionamiento CNC:Refrigeración para FANUC, Mitsubishi, Siemens y otros gabinetes de accionamiento de husillo y servo CNC, donde el TR655D-TP expulsa el calor del compartimento del accionamiento para mantener temperaturas de funcionamiento seguras.

Refrigeración industrial por inversor:Reemplazo del ventilador de refrigeración en carcasas de VFD, arrancadores suaves y unidades de fuente de alimentación ininterrumpida (UPS), manteniendo las temperaturas internas dentro del rango operativo nominal del fabricante del variador.

Refrigeración del panel de control industrial:Instalación de montaje en panel en gabinetes de control que albergan PLC, fuentes de alimentación y otros dispositivos electrónicos industriales que generan calor, lo que evita el apagado por exceso de temperatura y extiende la vida útil de los componentes.

Preguntas frecuentes

P1: ¿Qué determina cuándo es necesario reemplazar el ventilador de refrigeración TR655D-TP en un variador industrial?

El ruido de los rodamientos (chirridos, chirridos o traqueteos) es el indicador principal: los rodamientos del ventilador fallan gradualmente y el ruido aumenta antes de fallar por completo. Un flujo de aire reducido (confirmado comprobando el flujo de aire con una mano o un anemómetro) indica cojinetes desgastados o suciedad en la hoja. Muchas unidades también tienen protección térmica: los fallos de sobretemperatura que persisten a pesar de las condiciones ambientales correctas sugieren que el ventilador de refrigeración ya no proporciona un flujo de aire adecuado.

P2: ¿Se puede conectar el TR655D-TP a un suministro monofásico de 220 V o 230 V?

TR655D-TP está clasificado para 200 VCA 50/60 Hz. La conexión directa a 220 V o 230 V CA hará que el ventilador funcione aproximadamente entre un 10 y un 15 % por encima de su voltaje nominal, lo que provocará un mayor consumo de corriente, una mayor temperatura del motor, una vida útil reducida de los cojinetes y posibles fallas prematuras. Para instalaciones de 220/230 V, verifique en las especificaciones de Royal Fan si el rango de voltaje nominal del TR655D-TP se adapta al voltaje de suministro, o seleccione una variante compatible con 220 V.

P3: ¿Cuál es el procedimiento correcto para reemplazar TR655D-TP en un inversor o gabinete de variador?

Apague el variador por completo y confirme que el bus de CC se haya descargado por debajo de 50 V antes de abrir el gabinete. Desconecte los cables de suministro del ventilador de 2 hilos, teniendo en cuenta la polaridad, si corresponde. Retire los tornillos de montaje, reemplace el ventilador y vuelva a conectarlo. Confirme que el ventilador de reemplazo gira en la misma dirección que el original: el flujo de aire inverso expulsa el calor hacia el gabinete en lugar de extraerlo, lo que aumenta la temperatura interna.

P4: ¿Cuál es la vida útil típica del TR655D-TP? ¿La afecta la temperatura ambiente?

Los ventiladores de refrigeración industriales con rodamientos de bolas suelen tener una vida útil nominal de entre 20.000 y 40.000 horas a tensión y temperatura nominales. Una temperatura ambiente más alta acelera la descomposición del lubricante para rodamientos y acorta la vida útil. La construcción totalmente metálica TR655D-TP de Royal Fan mitiga algunos efectos de la temperatura, pero el funcionamiento continuo en el extremo superior del rango de temperatura nominal aún reduce la vida útil del rodamiento en comparación con el funcionamiento a temperaturas más bajas. El reemplazo programado durante las paradas de mantenimiento planificadas evita el tiempo de inactividad de la producción no planificado debido a fallas del ventilador.
