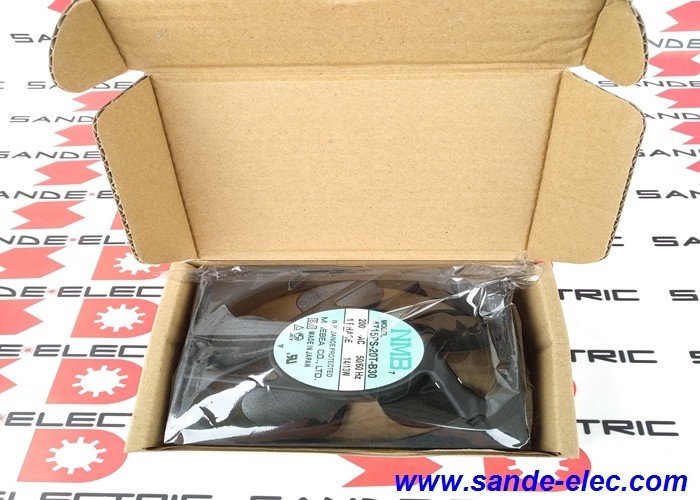

4715PS-20T-B30 NMB Minebea 120mm AC ventilador de enfriamiento 200V / 14W / 2900 RPM / 102 CFM / 5 cuchilla / FANUC CNC Drive enfriamiento

NMB 120 mm ventilador de CA ¥ 200 V de refrigeración de grado industrial

El 4715PS-20T-B30 es un ventilador de refrigeración axial de 120 mm × 120 mm × 38 mm CA de NMB Technologies un importante fabricante de ventiladores de precisión para aplicaciones industriales y comerciales.Funcionamiento a partir de una fuente de alimentación de una sola fase de 200 V CA a 50/60 Hz, este ventilador está diseñado para el enfriamiento de gabinetes de control CNC, gabinetes de servoacción y electrónica de potencia industrial donde está disponible una fuente de clase 200V.

La designación 4715 identifica el factor de forma de 120 mm (47 × 15 de profundidad) el tamaño estándar del ventilador de panel de montaje industrial que se ajusta a los recortes estándar en gabinetes de accionamiento, paneles de control,y recubrimientos electrónicosEl sufijo PS identifica la configuración específica del motor y de la hoja NMB dentro de este tamaño de marco.

Especificaciones clave

Construcción de rodamientos de bolas confiabilidad a largo plazo

Los rodamientos de bolas de precisión de NMB en el 4715PS-20T-B30 proporcionan una vida útil superior en comparación con los ventiladores con manguera en aplicaciones de accionamiento industrial:

Tolerancia a la temperatura:Ball bearings maintain reliable operation across a wider ambient temperature range than oil-impregnated sleeve bearings — important in drive cabinets where steady-state operating temperatures can reach 40–60°C.

Flexibilidad de orientación:Los ventiladores de rodamientos de bolas funcionan de manera fiable en cualquier orientación de montaje vertical, horizontal o invertida.Los ventiladores con manguera están normalmente restringidos a orientaciones específicas para mantener la distribución del lubricante.

Duración de servicio:Los rodamientos de bolas de precisión, cuando estén debidamente lubricados,proporcionar una vida útil más larga que los rodamientos de manga en el funcionamiento de servicio continuo típico de los equipos industriales.

Aplicaciones

El sistema de refrigeración del gabinete de control FANUC CNC:Sustitución directa de los ventiladores de refrigeración especificados por FANUC en los gabinetes de control CNC de la serie 16i/18i/21i/30i y en las carcasas de servoacción.

Refrigerador por servoacción industrial:Refrigeración por panel para accionamientos de frecuencia variable, servoamplificadores y armarios de accionamiento por husillo, manteniendo las temperaturas internas dentro del rango de funcionamiento nominal del accionamiento.

Los demás aparatos para la fabricación de máquinas de máquinas herramienta CNC:Refrigeración de la electrónica del panel del operador, de los módulos de alimentación y de los conjuntos de procesadores CNC de las máquinas-herramientas de 200 V de corriente alterna.

Refrigeración de suministro de energía industrial:Refrigeración de las cámaras electrónicas de los sistemas UPS, rectificadores y equipos industriales de conversión de energía.

Preguntas frecuentes

P1: ¿Por qué 4715PS-20T-B30 tiene dos potencias nominales (14W y 13W)?

Los dos valores corresponden a un funcionamiento de 60 Hz y de 50 Hz: 14 W a 60 Hz, 13 W a 50 Hz. La velocidad y el par del motor CA son proporcionales a la frecuencia de alimentación ?? a 60 Hz,el motor funciona más rápido (más RPM) y consume más energíaLa especificación de 2900 RPM se aplica a la operación de 60Hz; el ventilador funciona a aproximadamente 2400 RPM a 50Hz.

P2: ¿Cuál es la vida útil esperada de 4715PS-20T-B30 en servicio de accionamiento industrial?

Los ventiladores con rodamientos de bolas de precisión NMB están diseñados para el servicio industrial de servicio continuo.En entornos típicos de la cabina de accionamiento (funcionamiento continuo a una temperatura ambiente de 40°C a 50°C)Se recomienda la sustitución programada durante los apagones de mantenimiento planificados antes de que el fallo del rodamiento al final de su vida útil cause un tiempo de inactividad no planificado.

P3: ¿Puede el 4715PS-20T-B30 utilizarse con fuente de corriente alterna de 220 o 230 V?

La tensión nominal es de 200V AC. El funcionamiento a 220V o 230V representa una condición de sobrevolución del 10 ¢ 15% ¢ el motor funciona más rápido que la velocidad nominal, absorbe mayor corriente y genera más calor.Esto reduce la vida del aislamiento del motor y la vida del rodamiento.. En el caso de una fuente de 220 V o 230 V, confirme a partir de las especificaciones de la NMB si el funcionamiento de 200 V o 230 V se encuentra dentro del rango de tensión nominal o seleccione un ventilador especificamente calificado para la tensión de alimentación de la instalación.

P4: ¿Cómo se monta 4715PS-20T-B30 en un recorte de panel?

El ventilador de 120×120 mm se monta en un panel estándar de 119×119 mm (aproximadamente) con cuatro tornillos de montaje en las esquinas.Asegúrese de que la superficie del panel esté limpia y plana en el lugar de montaje para evitar la transmisión de vibraciones. El lado de la pala del ventilador está orientado hacia la dirección del flujo de aire confirme la dirección requerida del flujo de aire (entrada o salida) de la documentación del sistema de refrigeración del accionamiento antes de la instalación.
