Ventilador San Ace 9cra0412p4k10 9craO412p4k1O

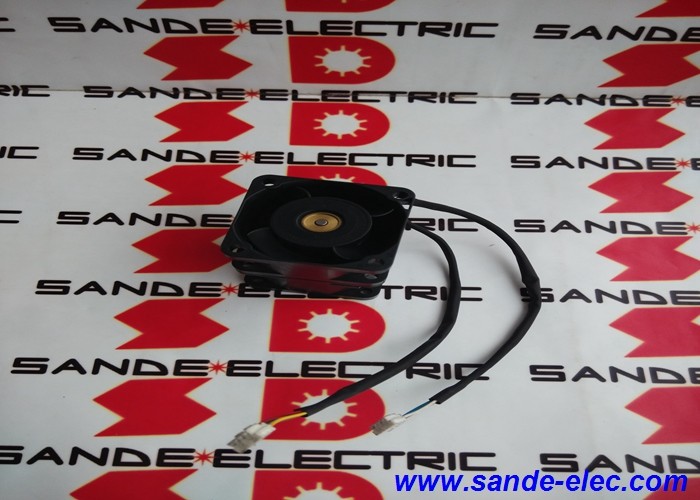

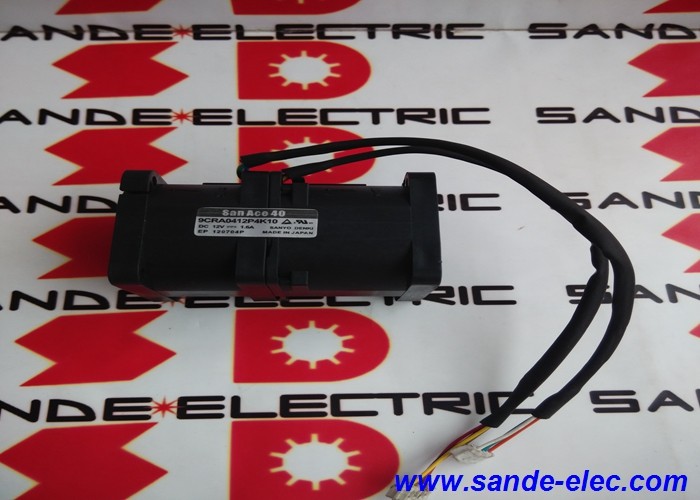

9CRA0412P4K10 Sanyo Denki SanAce Ventilador de contra-rotación 40mm / 12V DC / 4 alambres / PWM / doble eje / rodamiento de bolas

Ventilador doble de rotación opuesta

El 9CRA0412P4K10 es un ventilador axial doble de contra-rotación de la serie Sanyo Denki SanAce dos ventiladores de 40 mm apilados axialmente, con el impulsor del segundo ventilador girando en dirección opuesta al primero.Este diseño de contra-rotación es un enfoque de ingeniería patentado por Sanyo Denki para maximizar el flujo de aire y la presión estática desde un formato de ventilador compacto.

En un ventilador estándar,el aire que sale del impulsor tiene tanto un componente de velocidad axial (el empuje útil que mueve el aire a través del equipo) como un componente de velocidad de rotación (un remolino giratorio que desperdicia energía). The counter-rotating design's second impeller captures this rotational kinetic energy and converts it to additional axial thrust — achieving significantly higher airflow and static pressure than any single fan of the same frame size could provide.

Información clave sobre el producto

Protección del rotor bloqueado

Los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje y los componentes de las máquinas de ensamblaje.

Reinicio automático:Si el ventilador se detiene o se bloquea mecánicamente, the electronic circuit detects the zero-speed condition and applies a restart cycle — preventing the DC motor from drawing sustained locked-rotor current that would destroy the motor winding insulation.

Protección contra escombros:En las aplicaciones en las que los ventiladores de refrigeración se encuentran ocasionalmente con residuos (acumulación de polvo, fragmentos de material de embalaje),Protección del rotor bloqueado evita el agotamiento inmediato del motor mientras se activa una alarma del sistema a través de la salida del sensor de velocidad.

Aplicaciones

Equipo de servidores y redes:Equipo de refrigeración de hojas de servidor de alta densidad, gestión térmica del chasis del interruptor y equipo de red del centro de datos donde los ventiladores de 40 mm con alta presión estática sirven caminos de refrigeración de alta impedancia.

Refrigerador de electrónica industrial:Equipo de conversión de energía, etapas de potencia de servoacción, módulos UPS y electrónica de control industrial que requieren un enfriamiento compacto y de alta presión en un factor de forma de 40 mm.

Equipo de telecomunicaciones:Electrónica de estación base compacta, tarjetas de línea de router y módulos de chasis de telecomunicaciones donde la densidad del ventilador está restringida y los ventiladores de contra-rotación proporcionan rendimiento en un espacio limitado.

Refrigeración de equipos médicos:Casas de electrónica médica compactas donde se requiere una refrigeración silenciosa y de alta eficiencia con monitoreo de velocidad.

Preguntas frecuentes

P1: ¿Cuál es la principal ventaja de los ventiladores de contra-rotación sobre los ventiladores simples estándar del mismo tamaño?

Los ventiladores de contrarotación logran una presión estática significativamente más alta y a menudo un flujo de aire más alto que un ventilador único en el mismo tamaño del marco.convertido en flujo de aire útil adicionalEsto hace que los ventiladores de contrarotación sean la opción preferida para las vías de enfriamiento de alta impedancia donde un solo ventilador no puede generar una presión adecuada para empujar el aire a través de la resistencia térmica.

P2: ¿Qué especificación de señal PWM requiere 9CRA0412P4K10?

Los ventiladores Sanyo Denki SanAce suelen aceptar una señal PWM de 25kHz con un oscilación de alto nivel lógico (aproximadamente 5V) y baja (0V) en el pin de control.El ciclo de trabajo determina la velocidad del ventilador ️ el ciclo de trabajo del 100% produce la velocidad máximaConfirmar a partir de la hoja de datos 9CRA0412P4K10 la especificación exacta de frecuencia PWM y los niveles de voltaje de entrada requeridos.

P3: ¿En qué se diferencia el sufijo K10 de otras variantes del sufijo K de la serie 9CRA0412?

En la serie SanAce 9CR de Sanyo Denki, las variantes de K-sufijo típicamente difieren en la longitud del cable de plomo. K03 denota 30 mm (3 cm), K10 denota 100 mm (10 cm).Todas las variantes K comparten las mismas especificaciones eléctricas y de flujo de airePara las instalaciones que requieren la gestión de cables a través de 100 mm desde el cuerpo del ventilador hasta el conector, seleccione el K10.

P4: ¿Puede el 9CRA0412P4K10 ser alimentado desde una fuente de 5 V para el funcionamiento a baja velocidad?

Los ventiladores de contrarotación requieren un voltaje mínimo para generar un par magnético suficiente para iniciar y mantener la rotación de manera confiable.El funcionamiento muy por debajo del voltaje nominal corre el riesgo de fallo de arranque (el ventilador no desarrolla un par suficiente para superar la fricción estática del rodamiento) y un posible paro del ventilador. Confirmar a partir de la ficha de datos 9CRA0412P4K10 el voltaje mínimo de funcionamiento. En general, los ventiladores de la serie SanAce 12V no deben funcionar por debajo de aproximadamente 7V para un funcionamiento fiable.
