| Lugar de origen | Japón |
| Nombre de la marca | OMRON |
| Certificación | CE ROHS |

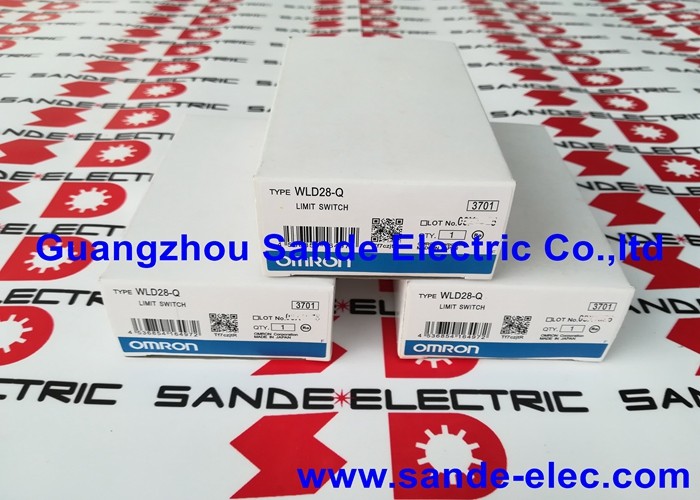

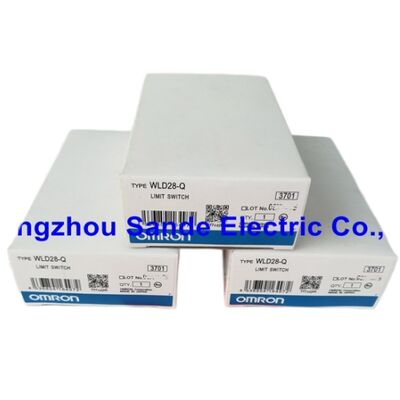

| Número de modelo | WLD28-Q |
ElSe aplicará el procedimiento siguiente:es una variante del actuador de resorte de bobina del interruptor de límite de uso general de la serie WL el cuerpo WL28 equipado con un resorte de resorte de acero inoxidable con un diámetro de alambre de 6,5 mm y una longitud total de 140 mm,que proporciona un actuador de aproximación omnidireccional que se desvía bajo contacto de cualquier dirección lateral y se reinicia automáticamente a la posición neutral cuando se elimina la fuerza de contacto.
El mecanismo de acción del chasquido dentro del cuerpo del interruptor proporciona una limpieza,transición de contacto reducida por rebote independientemente de la velocidad de aproximación del elemento de accionamiento de una mesa de máquinas de movimiento lento a un empujador de transporte de ciclo rápido.
La serie WL es la línea principal de Omron para la detección de posición de máquinas de uso general a través del contacto físico.
Donde los sensores inductivos y fotoeléctricos han reemplazado en gran medida los interruptores de límite en los nuevos diseños para la detección estándar de presencia/ausencia,la serie WL mantiene su aplicación activa en contextos en los que el contacto físico es el método de detección correcto: detección de piezas flexibles o blandas en las que el interruptor debe desviarse físicamente con el objetivo en lugar de detectar el metal en un hueco,elementos de accionamiento en los que la dirección de aproximación sea variable u omnidireccional, y instalaciones en las que el movimiento flexible del resorte de bobina permite detectar objetivos que dañarían un émbolo rígido o un rodillo.
El actuador de resorte de bobina es la característica específica que define esta variante dentro de la familia de productos WLD28.
La bobina de acero inoxidable proporciona resistencia a la corrosión en entornos de refrigerante y aceite,y la longitud del muelle de 140 mm da una zona de accionamiento generosa el muelle desvía y activa el interruptor interno a lo largo de una longitud de viaje mucho mayor de lo que un émbolo o rodillo puede acomodar.
Este recorrido de accionamiento prolongado es valioso para detectar objetivos que pasan cuando el enfoque no está controlado con precisión,o cuando la repetibilidad del posicionamiento de la máquina sea insuficiente para garantizar una accionamiento fiable de un émbolo de viaje corto.
| Parámetro | Valor |
|---|---|
| Actuación | Cuenca de bobina, SUS, diámetro de 6,5 mm × 140 mm |
| Mecanismo de funcionamiento | Acción rápida |
| Mecanismo de cambio | Auto-reinicio |
| Formulario de contacto | Se aplicará el método de evaluación de la calidad de los productos. |
| Configuración de contacto | 2 cortes de doble circuito |
| Corriente nominal | 10 A (CA), 6 A (DC) |
| Voltagem nominal | 500 V de corriente alterna máxima |
| Frecuencia | 50/60 Hz |
| Clasificación de propiedad intelectual | Protección IP67 |
| Vivienda | Aluminio fundido a presión |
| Vida mecánica | 15,000, 000 operaciones |
| Vida eléctrica | 750, 000 operaciones |
| Fuerza operativa | 16.67 N |
| Las normas | En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N2 será el valor de los productos de la categoría N3. |
El resorte de bobina es el actuador más versátil de la serie WL. A diferencia del émbolo de rodillo (que actúa solo en la aproximación vertical/axial) o la palanca de rodillo (que actúa en un plano de rotación definido), the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.
Esta característica omnidireccional elimina el requisito de alineación que hace que otros tipos de actuadores dependan de una geometría precisa de aproximación al objetivo.
La bobina de acero inoxidable con un diámetro de alambre de 6,5 mm proporciona la resistencia del material y la resistencia a la corrosión para entornos industriales.
La longitud total del resorte de 140 mm crea una zona de accionamiento de aproximadamente 100 mm + de recorrido utilizable un objetivo que pasa en cualquier lugar a lo largo de esta zona desvía el resorte y activa el interruptor,dando una ventana de detección generosa a lo largo de la longitud del resorte que los actuadores del émbolo no pueden proporcionar.
Para aplicaciones como la detección de eyección de piezas en prensas, la detección de atascos en transportadores en los que un producto puede empujar desde cualquier dirección, la detección de rotura de tramas o bandas en equipos de proceso continuo,y detección de componentes flexibles que no pueden empujar un actuador rígido, la respuesta flexible y omnidireccional del resorte de bobina es la característica habilitadora.
El mecanismo de acción instantánea almacena la energía en un resorte hasta un punto de activación definido,luego lo libera rápidamente .
Esta independencia de velocidad es crítica por dos razones prácticas.
En primer lugar, los elementos de accionamiento de movimiento lento, una mesa hidráulica que se mueve a una velocidad de 1 mm/minuto.un dispositivo de posicionamiento manual , produciendo un período prolongado de rebote o arco eléctrico en las superficies de contacto.La acción rápida elimina esto asegurando que el contacto viaje de abierto a cerrado (o cerrado a abierto) en microsegundos, independientemente de la velocidad del elemento de accionamiento.
En segundo lugar, la acción rápida produce una fuerza de contacto y una presión de contacto constantes en todo el rango de velocidades y temperaturas de funcionamiento.
La repetibilidad de los puntos de conmutación la histeresis mecánica entre las posiciones de encendido y apagado es estrecha y predecible.por lo que Omron especifica la dimensión previa al viaje (normalmente 1.7 mm para las variantes del émbolo de rodillo WLD28) con precisión.
La configuración de contacto proporciona un circuito normalmente abierto y un circuito normalmente cerrado desde un solo cuerpo de interruptor,cada uno implementado como una doble interrupción el contacto interrumpe el circuito en dos puntos simultáneamente.
Los contactos de doble ruptura proporcionan el doble de la distancia de interrupción del arco en comparación con los contactos de ruptura única en el mismo recorrido de contacto,por lo que la serie WL alcanza el valor de contacto de 10A/500VAC/600VAC en un cuerpo de interruptor compacto.
En los circuitos de control de máquinas, la configuración estándar para el bloqueo de posición es tener contactos NO y NC disponibles desde un cuerpo de interruptor:el contacto NO confirma la posición accionada al PLC (se cierra cuando se desvía el resorte), mientras que el contacto NC se abre al mismo tiempo, proporcionando una acción de cambio que puede activar simultáneamente un circuito y desactivar otro con una sola activación del interruptor.
P1: El resorte se describe como "auto-reset"? ¿Qué significa esto para el funcionamiento?
Autoreajuste significa que el actuador vuelve a su posición neutral (libre) bajo la fuerza del resorte cuando el elemento de accionamiento se retira y los contactos vuelven simultáneamente a su estado original (NO se abre,El NC cierra).
No hay acción de bloqueo o mantenimiento ∙ el interruptor no mantiene su estado accionado después de que se retira la fuerza de accionamiento.
Esta es la configuración estándar para la detección de posición: el interruptor se activa solo mientras el objetivo presiona el resorte,y el contacto vuelve a su estado de reposo tan pronto como el objetivo se retira.
P2: ¿Cuál es la diferencia entre el contacto de doble ruptura de 2 circuitos y un SPDT estándar de ruptura única?
Un SPDT estándar (doble lanzamiento de un solo polo) cambia un solo terminal común entre dos contactos un polo, dos posiciones.
La configuración de contacto de doble interrupción de 2 circuitos del WLD28-Q proporciona dos circuitos independientes y separados: uno SPST-NO (un solo polo, un solo lanzamiento,el circuito de control de la velocidad de salida (normalmente abierto) y un circuito SPST-NC (un solo polo, un solo lanzamiento), normalmente cerrado), cada uno con acción de doble interrupción.
Los dos circuitos cambian simultáneamente pero están aislados eléctricamente el uno del otro.A diferencia de un SPDT donde ambos lanzamientos comparten el terminal común.
P3: A 10A/500VAC, ¿puede el WLD28-Q cambiar los circuitos del motor directamente?
La corriente de resistencia nominal de 10 A se aplica a las cargas no inductivas (resistivas) a 250 VAC.la corriente de entrada al arranque del motor (normalmente 6× corriente a plena carga) debe estar dentro de la corriente de entrada del interruptor, y la resistencia al contacto a la corriente de carga del motor es inferior a la vida útil eléctrica resistiva nominal de 750.000 operaciones.
En el caso de la conmutación de motores pequeños (potencia fraccionaria), es posible la conmutación directa con una desratificación adecuada.
Para motores más grandes, un contactor intermedio protege los contactos del interruptor de límite y es una práctica estándar.
P4: El resorte de acero inoxidable es de 140 mm de largo ¿cómo se fija al cuerpo del interruptor?
El resorte de la bobina se une al cuerpo WLD28 en la sección de la cabeza, donde la base del resorte se interactúa con el mecanismo de accionamiento del interruptor.La desviación del resorte en cualquier dirección lateral transmite la fuerza al mecanismo de acción de arranque interno.
Para la instalación, el cuerpo del interruptor se monta en la máquina con tornillos M4 a través de los orificios de montaje de la carcasa del interruptor, con el resorte orientado en la dirección del acercamiento esperado al objetivo.La construcción de acero inoxidable resiste el refrigeranteEl uso de productos de limpieza, como el aceite y los agentes de limpieza, es típico de los entornos de máquinas herramienta.
P5: ¿Cuál es la diferencia entre la vida útil del tipo general y la durabilidad eléctrica nominal?
Vida útil mecánica (15,000,000 operaciones) es el número de accionamientos que el mecanismo de interruptor soporta sin carga ∙ desviación del resorte, acción rápida y retorno ∙ en condiciones estándar.En el caso de las unidades de carga nominal, el número de accionamientos es el número de accionamientos a carga nominal (resistencia 10A/250VAC)., después de lo cual la resistencia al contacto puede aumentar más allá de las especificaciones debido a la erosión del arco en las superficies de contacto.
En las aplicaciones que conmuta cargas pequeñas de PLC (520mA), la vida útil eléctrica efectiva es mucho más larga que las 750.000 operaciones nominales. La erosión de contacto en las corrientes de entrada de microamplificadores PLC es insignificante.Para conmutación de carga pesada cerca de la corriente nominal, la vida eléctrica de 750.000 operaciones es la especificación límite.
