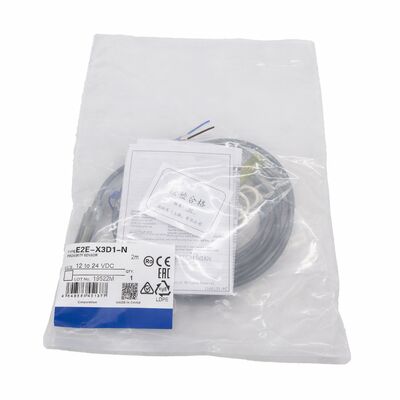

Sensor de conmutación de proximidad Omron E2E-X3D1-N
M12, 3 mm, blindado, DC 2-cable normalmente abierto
Marca:¿Por qué no lo haces?La serie:¿Qué es eso?Número de la parte:Se aplicará el método de ensayo de las pruebas de ensayo.
Estado:Nuevo en el paquete original. En stock.
Confiabilidad comprobada en aplicaciones industriales
El interruptor de proximidad inductiva blindado Omron E2E-X3D1-N se ha establecido como un punto de referencia para la confiabilidad en máquinas herramientas, transportadores, células robóticas y accesorios de ensamblaje.Este sensor cilíndrico roscado M12 cuenta con un rango de detección de 3 mm, salida de corriente continua de 2 cables normalmente abierta y protección ambiental IP67 para detectar objetivos de metales ferrosos sin contacto físico.
Especificaciones clave
| Especificación |
Valor |
| Vivienda |
Barril cilíndrico con rosca M12 |
| Detección de la distancia |
3 mm (con capacidad nominal) |
| Método de detección |
Inductivos (metales ferrosos) |
| Protección |
Protección |
| Tipo de salida |
DC de 2 cables, protegido por polaridad |
| Modo de funcionamiento |
No (normalmente abierto) |
| Válvula de alimentación |
De 10 a 30 V de corriente continua |
| Rango de corriente de carga |
de 3 a 100 mA |
| Frecuencia de respuesta |
1,000 Hz como máximo |
| Temperatura de funcionamiento |
- 25°C a + 70°C |
| Grado de protección |
IP67 / a prueba de aceite |
| Materiales para la vivienda |
Las demás piezas de cobre |
| Certificaciones |
Se trata de una medida de seguridad que se aplica a los vehículos de motor. |
Fuente: Hoja de datos de la serie E2E de Omron, número de cat. D126-E1
Capacidad de montaje
El diseño blindado dirige el campo electromagnético hacia adelante a través de la cara del sensor, lo que permite la instalación en soportes metálicos y marcos de la máquina sin interferencias.Esto elimina la necesidad de anillos espaciadores de plástico o requisitos mínimos de obstáculo, proporcionando la máxima flexibilidad de diseño en instalaciones compactas.
Sencillez de corriente continua de dos cables
La arquitectura de salida de 2 cables de CC simplifica la instalación al requerir solo dos conductores, lo que la hace ideal para reemplazar interruptores mecánicos y reducir la complejidad del cableado.Este diseño ofrece compatibilidad directa con la mayoría de las tarjetas de entrada PLC mientras se mantiene un funcionamiento confiable.
Rendimiento de alta velocidad
Con una frecuencia de respuesta máxima de 1.000 Hz, este sensor maneja aplicaciones de alta velocidad, incluyendo el recuento de dientes de engranaje, la indexación,y detección de objetivos rotativos con un amplio margen de rendimiento para aplicaciones industriales estándar.
Protección del medio ambiente
La certificación IP67 garantiza una protección completa contra la entrada de polvo y la inmersión temporal en agua.La cara de detección resistente al aceite y la capa de cable de PVC proporcionan una protección adicional contra los aceites de corte, refrigerantes y ambientes de lavado a alta presión comunes en las aplicaciones de máquinas herramienta.
Indicadores de doble LED
- Indicador de ajuste en verde:Confirma la potencia y la detección de objetivos dentro del rango de detección durante la instalación
- Indicador de operación en rojo:Muestra el estado de salida en tiempo real para la puesta en marcha y resolución de problemas
Aplicaciones comunes
- Máquinas herramienta y centros CNC - detección de presencia de piezas y confirmación de posición
- Herramientas robóticas de extremo de brazo - detección de piezas de pinzas y verificación de piezas de trabajo
- Sistemas de transporte - detección de palets y confirmación de posición
- Líneas de estampado y prensado - protección de la matriz y confirmación de la alimentación del material
- Ensamblaje automotriz - verificación de la presencia de componentes
- Líneas de productos alimenticios y bebidas - detección de envases metálicos
Variantes del modelo
| Modelo |
Conexión |
Las notas |
| E2E-X3D1-N 2M |
Cables de PVC de 2 m precableados |
Variante de abastecimiento más común |
| E2E-X3D1-N 5M |
Cables de PVC de 5 m pre cableados |
Las carreras más largas sin prórroga |
| Se trata de un sistema de control de las emisiones de gases de escape. |
Conector M12 |
Instalaciones de desconexión rápida |
| E2E-X3D2-N 2M |
Cables de PVC de 2 m precableados |
Versión de salida NC |
Preguntas frecuentes
¿El E2E-X3D1-N detecta metales no ferrosos como el aluminio o el acero inoxidable?
Si bien está optimizado para metales ferrosos, este sensor detectará metales no ferrosos con una distancia de detección reducida (normalmente 40-50% de la distancia nominal para el aluminio).Verificar la fiabilidad de la detección con el material objetivo real durante la instalación.
¿Se pueden montar varios sensores juntos?
Sí, con una distancia mínima de 30 mm uno al lado del otro o de 20 mm uno frente al otro para evitar interferencias mutuas.
¿Cuál es la diferencia entre la salida de NO y NC?
Normalmente abierto (NO) se cierra cuando se detecta el objetivo (E2E-X3D1-N). Normalmente cerrado (NC) se abre cuando se detecta el objetivo (E2E-X3D2-N). La mayoría de las aplicaciones utilizan NO para la lógica de detección de presencia.
¿Cuál es el requisito de carga mínima de 3 mA?
Los sensores de 2 cables de CC requieren una corriente de carga mínima de 3mA para un funcionamiento adecuado.
¿El E2E-X3D1-N está siendo reemplazado por modelos más nuevos?
Si bien Omron ofrece la serie E2E NEXT con características mejoradas, la E2E-X3D1-N sigue disponible y es el reemplazo directo de las instalaciones existentes que requieren una forma, ajuste y función idénticos.
Embalaje y envío
Envío nuevo en el embalaje original de Omron, sellado de fábrica. Envío gratuito incluido con envío rápido para unidades en stock. Pedidos internacionales envío a través de DHL, FedEx, o UPS con seguimiento completo.
