Ventilador de alta temperatura UZS15D20-M UZS15D20M UZS15D2O-M

UZS15D20-M | STYLE FAN Ventilador de refrigeración de alta temperatura totalmente metálico: 200 V/35 W/172 × 150 × 38 mm/enfriamiento de accionamiento industrial

STYLE FAN UZS15D20-M: construcción totalmente metálica para servicio a alta temperatura

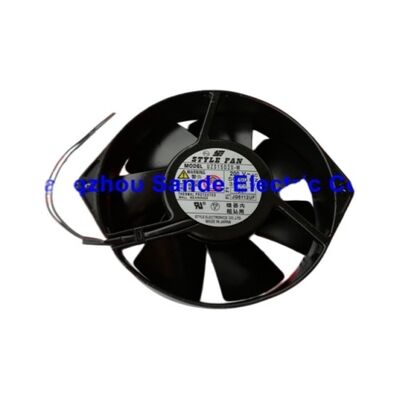

El UZS15D20-M es un ventilador axial de alta temperatura de 172 mm de STYLE FAN, un fabricante japonés que se especializa en ventiladores de refrigeración de grado industrial para entornos de alta temperatura. La construcción totalmente metálica es la característica definitoria: la carcasa, las aspas y los componentes internos son de metal en lugar de plástico, lo que proporciona un funcionamiento confiable a temperaturas elevadas que degradarían o destruirían los ventiladores industriales con carcasa de plástico estándar.

Los ventiladores de alta temperatura como el UZS15D20-M sirven en posiciones del gabinete del variador donde las temperaturas ambiente adyacentes a la electrónica de potencia, los disipadores de calor y los núcleos de los transformadores exceden sustancialmente las clasificaciones de los ventiladores de plástico estándar: entornos donde los ventiladores con carcasa de plástico fallan prematuramente debido a la degradación térmica.

Especificaciones clave

Construcción totalmente metálica: por qué es importante para el enfriamiento a alta temperatura

Los ventiladores de refrigeración industriales estándar utilizan plástico de ingeniería (normalmente nailon o polipropileno reforzado con fibra de vidrio) para la carcasa y el impulsor, materiales que proporcionan un rendimiento adecuado a temperaturas ambiente de hasta 60 a 70 °C. En variadores con alta disipación de potencia continua, el ambiente interno del gabinete cerca del ventilador puede exceder significativamente estos límites:

Mecanismos de degradación del plástico:La temperatura elevada hace que el plástico se ablande progresivamente con el tiempo, perdiendo estabilidad dimensional. En el impulsor, esto produce deformación y desequilibrio de la pala, lo que provoca vibraciones, aumento de la carga en los rodamientos y fallas prematuras de los rodamientos. En la carcasa, el ablandamiento puede hacer que el impulsor entre en contacto con las paredes de la carcasa, lo que en un ventilador en funcionamiento es inmediatamente catastrófico.

Inmunidad de todos los metales a la degradación térmica:Los componentes metálicos de la carcasa y del impulsor no se ablandan a las temperaturas encontradas en los gabinetes de accionamiento industriales; incluso a una temperatura ambiente sostenida de 80 a 100 °C, el ventilador mantiene la estabilidad dimensional y funciona sin degradación. La construcción totalmente metálica del UZS15D20-M aborda este modo de falla directamente.

Aplicaciones

Armarios de variadores e inversores industriales:Variadores de frecuencia, servoamplificadores y gabinetes de variadores de husillo donde la temperatura interna adyacente a los módulos IGBT, disipadores de calor y transformadores crea una zona de alta temperatura para el ventilador de enfriamiento.

Cajas de accionamiento de máquinas herramienta CNC:Gabinetes de accionamiento de husillo y servo CNC en máquinas herramienta que operan en fundiciones, plantas de fundición a presión y otros entornos industriales calurosos donde las temperaturas ambiente del gabinete se elevan por encima del estándar.

Equipos de conversión de energía:Rectificadores industriales, sistemas UPS y equipos de acondicionamiento de energía con altas temperaturas internas que requieren ventiladores de construcción metálica.

Paneles de control de hornos y hornos:Gabinetes de control del sistema de calefacción industrial ubicados junto a hornos y fuentes de calor de hornos; la construcción del ventilador totalmente metálica resiste la radiación térmica de estas fuentes de calor.

Preguntas frecuentes

P1: ¿Qué temperatura ambiente puede tolerar el UZS15D20-M en comparación con los ventiladores de plástico estándar?

Los ventiladores industriales de plástico estándar suelen tener una temperatura de funcionamiento ambiente de 60 a 70 °C. Los ventiladores totalmente metálicos como el UZS15D20-M toleran temperaturas ambiente sostenidas significativamente más altas: la carcasa metálica y el impulsor no se ablandan, deforman ni degradan a temperaturas que destruirían los ventiladores de construcción plástica. Confirme en la especificación STYLE FAN UZS15D20-M la temperatura máxima de funcionamiento exacta para este modelo.

P2: ¿Por qué el UZS15D20-M tiene diferentes potencias nominales para 50 Hz y 60 Hz?

La velocidad del motor del ventilador de CA es proporcional a la frecuencia de suministro: el motor funciona aproximadamente un 17 % más rápido a 60 Hz que a 50 Hz. Una mayor velocidad significa más flujo de aire y mayor consumo de energía. A 60 Hz: 35 W, RPM más altas; a 50Hz: 33W, RPM proporcionalmente más bajas. En instalaciones donde el flujo de aire es crítico, confirme que la clasificación de flujo de aire de 50 Hz sea adecuada para los requisitos térmicos antes de implementarlo con un suministro de 50 Hz.

P3: ¿Se puede utilizar el UZS15D20-M como reemplazo directo en equipos originalmente equipados con un ventilador de construcción plástica de 172 mm?

Sí, un ventilador totalmente metálico proporciona una capacidad superior a altas temperaturas que un ventilador de plástico de las mismas dimensiones y voltaje. Las dimensiones de montaje y la interfaz de suministro son las mismas. El reemplazo totalmente metálico es siempre una mejora del plástico, no una degradación. Confirme que el voltaje de suministro (200 V CA) y la dirección del flujo de aire coincidan con los requisitos de instalación originales.

P4: ¿Cuál es el número de aspas del ventilador y el material del UZS15D20-M?

Las palas del UZS15D20-M son parte del conjunto del impulsor totalmente metálico: construcción metálica en toda la pala y el cubo. El número de aspas afecta las características de ruido y la curva de presión-flujo del ventilador. Confirme en la hoja de datos de STYLE FAN el número específico de aspas y la curva de rendimiento de flujo de aire/presión para el modelo UZS15D20-M.
