2406KL-05W-B59 ventilador de enfriamiento MINEBEA 2406KL 05W B59 para NMB-MAT Nuevo 24O6KL-O5W-B59

2406KL-05W-B59 | Ventilador de refrigeración de CC NMB Minebea de 60 mm: 24 V / 0,13 A / 4600 RPM / 60 × 60 × 15 mm / Refrigeración de electrónica industrial

Ventilador CC NMB de 60 mm: refrigeración compacta a alta velocidad

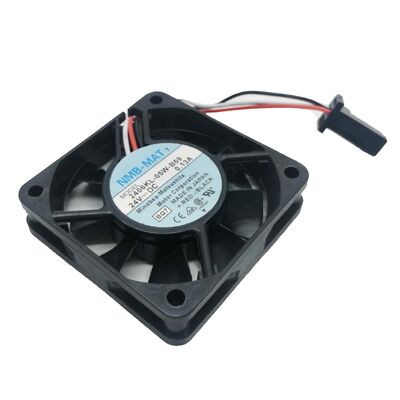

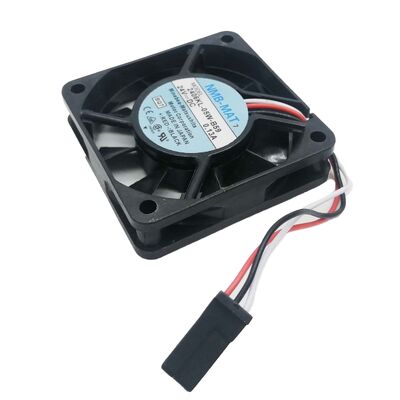

El 2406KL-05W-B59 es un ventilador axial de CC de 60 × 60 × 15 mm (6015) de NMB Technologies: el factor de forma compacto de 60 mm que sirve para posiciones de electrónica industrial donde no cabría un ventilador de 120 mm pero aún se requiere administración térmica. A 4600 RPM, este es un ventilador de 60 mm de alta velocidad que gira más rápido que muchos ventiladores más grandes para compensar el diámetro más pequeño de las aspas y mantener un flujo de aire útil en un paquete compacto.

El suministro de 24 VCC y el amplio rango de voltaje de funcionamiento (12,0–26,5 V) hacen que el 2406KL-05W-B59 sea compatible tanto con un suministro de control industrial de 24 V como con equipos electrónicos de 12 V: un solo tipo de ventilador que sirve para ambos contextos de voltaje de suministro.

Especificaciones clave

Factor de forma 6015: dónde se utiliza este ventilador

El ventilador de 60×60×15 mm (6015) ocupa un nicho específico en la refrigeración de electrónica industrial:

Ventiladores inferiores a 120 mm:El estándar de 120×120×38 mm es demasiado grande para muchas posiciones de refrigeración a nivel de PCB y de módulo. El ventilador de 60 mm cabe en espacios más pequeños: en línea con disipadores de calor individuales, directamente sobre módulos IGBT y en gabinetes compactos demasiado pequeños para cortes de ventilador de 120 mm.

Ventiladores superiores a 40 mm:Los ventiladores de 40 mm brindan un flujo de aire más bajo para una velocidad de rotación determinada. Cuando un ventilador de 40 mm no puede proporcionar suficiente flujo de aire y un ventilador de 120 mm no encaja, el de 60 mm proporciona el nivel de rendimiento intermedio.

Profundidad delgada de 15 mm:La profundidad de 15 mm es significativamente menor que la profundidad estándar de 38 mm de los ventiladores de 120 mm, lo que permite la instalación en gabinetes muy poco profundos o detrás de puertas de paneles estrechos donde un ventilador de 38 mm no pasaría.

Aplicaciones

Módulos de potencia de accionamiento industrial:Ventiladores de refrigeración compactos en módulos de potencia IGBT, placas de controlador de compuerta y subconjuntos de fuente de alimentación dentro de gabinetes de servovariadores y VFD industriales.

Refrigeración de PLC y controladores de automatización:Ventiladores compactos de 60 mm que proporcionan un flujo de aire dirigido a módulos de fuente de alimentación o procesadores específicos en gabinetes de PLC y controladores de automatización.

Refrigeración de ordenadores industriales:Ventiladores de CC en PC de panel industrial, computadoras de placa única y gabinetes de controladores integrados que requieren refrigeración compacta alimentada por 24 V.

Refrigeración de equipos láser:Módulos de control electrónico en cortadoras, soldadoras y sistemas de marcado láser industriales: los ventiladores de 24 V CC de 60 mm se especifican comúnmente en gabinetes compactos para electrónica láser.

Preguntas frecuentes

P1: ¿Qué sucede si el 2406KL-05W-B59 funciona a 12 V en lugar de 24 V?

A 12 V (el límite operativo inferior), la velocidad del ventilador cae proporcionalmente: aproximadamente al 50 % de las RPM nominales, o aproximadamente 2300 RPM en lugar de 4600 RPM. El flujo de aire disminuye con la reducción de velocidad. El ventilador sigue funcionando de forma fiable a 12 V, pero el rendimiento de refrigeración se reduce. Para obtener la máxima capacidad de refrigeración, se prefiere el suministro de 24 V; El funcionamiento a 12 V es aceptable cuando el flujo de aire reducido aún es suficiente para la carga térmica.

P2: ¿Qué es el sufijo B59 en 2406KL-05W-B59 y en qué se diferencia de otras variantes del sufijo B?

En el sistema de denominación de ventiladores de la NMB, el sufijo B identifica el cable conductor y el tipo de conector: B39 usa un formato de cable/conector específico, B59 usa una longitud de cable o configuración de conector diferente. Todas las variantes de la serie B de 2406KL-05W comparten especificaciones eléctricas y de flujo de aire idénticas; solo difiere el formato del cable y el conector. Seleccione la variante cuyo formato de conector coincida con el conector de acoplamiento o el requisito de terminación de cable de la aplicación de destino.

P3: ¿Está disponible el 2406KL-05W-B59 con una salida de señal de velocidad (3 cables)?

La serie 2406KL de NMB está disponible en versiones de 2 cables (solo alimentación) y 3 cables (señal de velocidad). La variante del sufijo -B59 suele ser una configuración de 2 cables. Para aplicaciones que requieren monitoreo de la velocidad del ventilador, confirme en la selección de productos de NMB si hay disponible una versión de 3 cables con las mismas especificaciones eléctricas en la serie 2406KL.

P4: ¿Cuál es la vida útil de la serie NMB 2406KL a 24 V y 40 °C de temperatura ambiente?

Los ventiladores con rodamientos de bolas NMB de la serie 2406KL tienen una vida útil L10 de entre 50 000 y 70 000 horas a 60 °C en configuraciones estándar. A una temperatura ambiente de 40 °C, la vida útil del L10 es más larga: aproximadamente el doble en comparación con la clasificación a 60 °C. Con un suministro nominal de 24 V y una temperatura ambiente de 40 °C, el 2406KL-05W-B59 proporciona una vida útil prolongada y continua adecuada para equipos de automatización industrial. Confirme en la hoja de datos de la NMB la clasificación de vida específica.
