| Lugar de origen | Japón |
| Nombre de la marca | Honeywell |
| Certificación | CE ROHS |
| Número de modelo | 129464N |

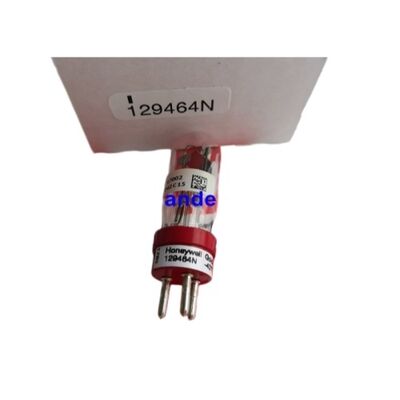

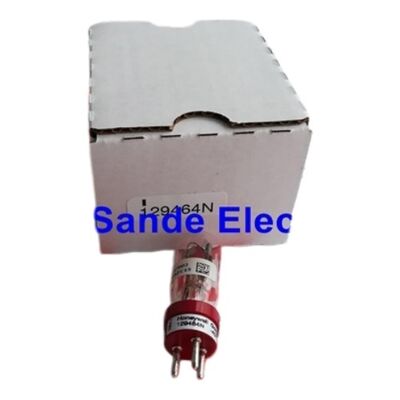

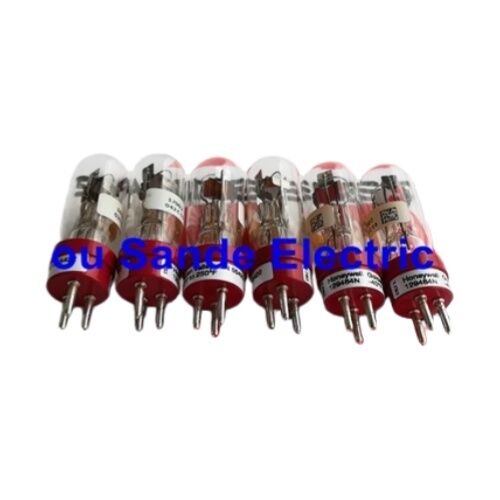

El Honeywell 129464N es el tubo sensor UV utilizado dentro de los detectores de llama UV C7035 MiniPeeper y C7061 — el tubo sensible a UV con envoltura de vidrio que detecta la radiación ultravioleta emitida por llamas de gas, aceite y otros hidrocarburos y señala la presencia o ausencia de llama a la unidad de control del quemador conectada.
Cuando el tubo sensor en un detector de llama C7035 o C7061 instalado llega al final de su vida útil, el 129464N es el reemplazo original de Honeywell que restaura el detector a su sensibilidad UV especificada sin reemplazar todo el conjunto del detector.
El 129464N se distingue del 129464M relacionado por su clasificación de temperatura: el 129464N tiene una clasificación de hasta -40 °F, lo que extiende su uso a instalaciones exteriores y salas de equipos sin calefacción en climas fríos donde el límite inferior de 0 °F del 129464M sería insuficiente.
Ambos tubos sirven para el mismo detector C7035; el 129464N está adicionalmente calificado para el C7061, que cubre aplicaciones de quemadores industriales de operación continua en hornos, secadores y plantas de procesamiento térmico.
La detección de llama UV es la tecnología de detección adecuada para llamas de gas y aceite que emiten radiación UV en el rango de longitud de onda de 185-260 nm.
El tubo sensor responde a fotones UV, convirtiendo su impacto en una señal eléctrica que la electrónica del detector interpreta como presencia de llama.
La luz solar, las lámparas incandescentes y la mayoría de las fuentes de luz artificial que podrían causar señales espurias en fotocélulas del espectro visible no emiten en longitudes de onda UV en el rango crítico, lo que hace que la detección UV sea inherentemente selectiva para llamas de combustión en instalaciones bien diseñadas.
| Parámetro | Valor |
|---|---|
| Número de pieza | 129464N (completo: 129464N/U) |
| Detectores compatibles | Honeywell C7035, C7061 |
| Temperatura de funcionamiento | -40 °F a +250 °F (-40 °C a +121 °C) |
| Principio de detección | Detección de fotones ultravioleta (UV) |
| Aplicación | Supervisión de llama de quemadores industriales y comerciales |
| Pieza relacionada | 129464M (0 °F a +250 °F, solo C7035) |
C7035 MiniPeeper: El C7035 es el sensor de llama UV analógico compacto de Honeywell para aplicaciones de quemadores de operación intermitente — quemadores de gas y aceite en sistemas de calefacción comercial, equipos de proceso industrial y sistemas de combustión industrial ligera que se encienden y apagan durante la operación normal.
El detector debe ver el encendido del quemador de manera confiable en cada inicio de ciclo.
El C7035 se utiliza con unidades de control de quemadores de la serie Honeywell 7800 y equivalentes, proporcionando el elemento sensor UV que señala a la unidad de control si la combustión se ha establecido.
Detector de llama UV C7061: El C7061 extiende la supervisión de llama UV a quemadores industriales de operación continua — los grandes quemadores de gas, aceite y combustible dual en hornos industriales, secadores, hornos y plantas de procesamiento térmico donde el quemador funciona continuamente en lugar de ciclarse.
El C7061 incorpora capacidad de autocomprobación dinámica, que verifica periódicamente que el tubo sensor UV esté funcionando correctamente durante la operación normal — un requisito de seguridad para aplicaciones de quemadores de operación continua donde una falla no detectada del tubo podría permitir un flujo de combustible sin supervisión.
Ambos tipos de detectores utilizan el tubo 129464N como elemento sensible a UV.
El tubo está diseñado para ser retirado y reemplazado sin alterar la alineación óptica del detector — el procedimiento de reemplazo implica abrir la carcasa del detector, retirar el tubo viejo de su zócalo e insertar el 129464N en su lugar.
Este diseño reemplazable en campo significa que un tubo sensor UV que ha llegado al final de su vida útil o ha sido dañado por calor, vibración o estrés eléctrico no requiere reemplazar todo el conjunto del detector con su hardware de montaje y tubo de visión.
Los tubos sensores UV tienen una vida útil finita que Honeywell especifica en horas de operación, ya que el material sensible a UV dentro del tubo (típicamente una construcción de descarga de gas o fotocélula) sufre una degradación gradual con la exposición acumulada a UV y el ciclado eléctrico.
Un tubo que ha llegado al final de su vida útil puede mostrar una sensibilidad reducida — requiriendo una llama más brillante para activar el detector — antes de fallar por completo y causar paradas intempestivas o, de manera más crítica, permitir una pérdida no detectada de llama.
Los indicadores prácticos de que se necesita un reemplazo del 129464N son: el registro de fallas de encendido o bloqueos de "sin llama" en el control del quemador en un quemador que enciende de manera confiable cuando se prueba de forma independiente; el medidor de señal UV en el detector muestra una tendencia decreciente en sucesivas verificaciones de mantenimiento; o el detector ha acumulado las horas de servicio especificadas en la documentación de mantenimiento del C7035 o C7061.
En aplicaciones de operación continua con la autocomprobación dinámica del C7061 activa, un tubo defectuoso será detectado por el mecanismo de autocomprobación y generará una alarma de servicio antes de que la función de supervisión de llama se vea comprometida.
La detección de llama UV es compatible con la mayoría de las llamas de combustión — gas natural, GLP, aceite, hidrógeno y otros combustibles que contienen carbono o hidrógeno emiten radiación UV en el rango de detección.
El 129464N no discrimina entre tipos de combustible a nivel de detección de fotones; la compatibilidad del sistema de gestión de quemadores general para combustibles específicos está determinada por la unidad de control del quemador y el diseño del quemador, no por el tubo sensor UV en sí.
P1: ¿Cómo sé cuándo necesita ser reemplazado el tubo UV 129464N?
Los indicadores principales son: disminución de la intensidad de la señal UV en verificaciones de mantenimiento sucesivas (utilizando la indicación del nivel de señal del detector o un medidor UV), aumento de las tasas de fallas de encendido o bloqueos en un quemador que anteriormente era confiable, y las horas de operación acumuladas que alcanzan el intervalo de reemplazo especificado en el manual de mantenimiento del C7035 o C7061.
Algunos programas de mantenimiento industrial reemplazan el tubo UV en un intervalo fijo — típicamente anual para quemadores de horno de operación continua — independientemente de su condición aparente, para prevenir paradas no planificadas.
P2: ¿Cuál es la diferencia entre el 129464N y el 129464M?
Ambos son tubos sensores UV para el detector C7035. El 129464M tiene una clasificación de 0 °F a +250 °F y es solo para aplicaciones C7035. El 129464N extiende el límite de temperatura inferior a -40 °F y está adicionalmente calificado para el detector de llama C7061.
Elija el 129464N para instalaciones exteriores, salas de equipos en climas fríos y todas las aplicaciones C7061.
P3: ¿Se puede usar el 129464N en un detector que no sea el C7035 y C7061?
El 129464N está especificado para detectores C7035 y C7061. La gama de detectores de llama de Honeywell incluye otros modelos de detectores UV (C7012, C7024, C7027, C7076) que utilizan tubos UV diferentes — 191053, 129464M o tubos específicos del modelo.
Usar el 129464N en un detector para el que no fue diseñado puede resultar en un ajuste incorrecto del zócalo, diferentes características de sensibilidad UV o una incompatibilidad con la electrónica del detector. Siempre verifique el modelo exacto del detector antes de solicitar el tubo de reemplazo.
P4: ¿Cómo se instala el 129464N en el C7035 o C7061?
Con el sistema del quemador apagado de forma segura, aislado del suministro de combustible y eléctrico, y el detector enfriado a una temperatura segura de manipulación, se abre la carcasa del detector según las instrucciones de servicio del C7035/C7061.
Se retira el tubo viejo de su zócalo y se inserta el 129464N en su lugar con la orientación correcta según lo especificado en el manual de servicio.
Se cierra la carcasa y se prueba funcionalmente el detector — verificando que el nivel de señal UV y el tiempo de respuesta cumplan con los parámetros especificados del detector — antes de que el sistema del quemador vuelva a estar en servicio.
P5: ¿Funciona el 129464N con los sistemas de control de quemadores de la serie Honeywell 7800?
El 129464N es el elemento sensor dentro de los detectores de llama C7035 y C7061, que están calificados para su uso con controles de quemadores de la serie Honeywell 7800. El tubo sensor en sí no se conecta directamente al control del quemador — se conecta a la electrónica del detector, que luego interactúa con el control del quemador.
La compatibilidad de la serie 7800 depende del modelo del detector C7035 o C7061 y de la unidad de control del quemador específica; verifique la compatibilidad del detector con el control en la documentación de selección del sistema de Honeywell para la aplicación específica.
