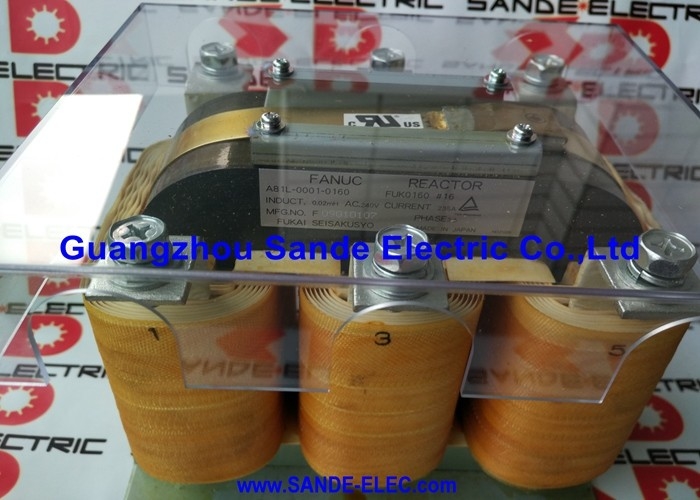

Reactor de servomotor AC FANUC A81L-0001-0159

Reactor de línea | 155A | 0.032 mH | Trifásico 264V | Sistemas de accionamiento FANUC Alpha Series

El componente que protege todo lo que está aguas abajo

El sistema de accionamiento de servomotor y husillo de una máquina herramienta CNC representa una inversión de capital significativa y depende de una alimentación de CA limpia y estable para funcionar correctamente. El FANUC A81L-0001-0159 es el reactor de línea de alta resistencia que se encuentra entre la fuente de alimentación de la instalación y los módulos amplificadores FANUC, realizando el trabajo poco glamoroso pero esencial de acondicionar la energía entrante antes de que llegue a la electrónica.

Con una capacidad continua de 155 amperios en tres fases, esta es la especificación del reactor para configuraciones de accionamiento FANUC de alta potencia. Tiene un valor de inductancia de 0.032 mH, calibrado según las características eléctricas de los módulos de fuente de alimentación FANUC Alpha series que soporta, y opera a un voltaje nominal de 264V. La propia documentación del amplificador servo Alpha series de FANUC clasifica el reactor de CA como un componente básico requerido, en la misma categoría que el módulo de fuente de alimentación, fusibles y contactor magnético. Esto no es una mejora opcional. Es una parte fundamental de un gabinete de accionamiento FANUC configurado correctamente.

Especificaciones eléctricas

Qué hace realmente un reactor de CA y por qué 155A es importante

Un reactor de CA es un inductor instalado en serie con la alimentación principal del sistema de accionamiento. Su inductancia crea una oposición controlada a los cambios rápidos de corriente, lo que produce tres efectos protectores distintos en la práctica.

Supresión de sobretensión de corriente al encender. Cuando un gran gabinete de accionamiento se energiza por primera vez, los condensadores dentro de los módulos de fuente de alimentación extraen una sobretensión de corriente de carga que puede ser muchas veces el valor de estado estable. Sin un reactor, este pico de sobretensión se transmite directamente al circuito de alimentación entrante y de vuelta al suministro de la instalación. La inductancia del reactor limita la velocidad a la que puede aumentar la corriente, convirtiendo un pico de corriente destructivo en una rampa controlada.

Reducción de armónicos. Los circuitos rectificadores dentro de los módulos de fuente de alimentación FANUC PSM extraen corriente en pulsos no sinusoidales en lugar de ondas sinusoidales suaves. Estos pulsos generan corrientes armónicas en múltiplos de la frecuencia de suministro (los armónicos 5º, 7º, 11º y 13º son típicos). Si no se filtran, estos armónicos fluyen de regreso al suministro de la instalación, interfiriendo con otros equipos sensibles que comparten la misma distribución eléctrica. La impedancia del reactor atenúa estas corrientes armónicas antes de que lleguen al suministro.

Amortiguación de muescas y picos de voltaje. Los eventos de conmutación rápida dentro de los módulos amplificadores, particularmente cuando el frenado regenerativo devuelve energía al bus de CC, pueden producir transiciones de voltaje agudas en las líneas de suministro de CA. El reactor suaviza estas transiciones, protegiendo tanto la electrónica del amplificador como otros equipos conectados.

La clasificación de 155A del A81L-0001-0159 lo sitúa en el extremo superior de la familia de reactores A81L-0001, apropiado para grandes sistemas FANUC multieje que ejecutan motores de husillo y servo de alta capacidad simultáneamente.

Contexto del sistema: Dónde reside este reactor en el gabinete de accionamiento

La arquitectura FANUC Alpha series se basa en una disposición modular: un módulo de fuente de alimentación (PSM) por gabinete proporciona el voltaje del bus de CC para todos los módulos amplificadores de servo (SVM) y módulos amplificadores de husillo (SPM) conectados. El reactor de CA se monta entre la entrada de alimentación de la instalación y los terminales de entrada de CA del PSM.

La ruta de cableado es: interruptor de alimentación de la instalación → reactor de CA → contactor magnético → entrada del PSM (L1, L2, L3). El reactor no es opcional en esta cadena. La documentación de la serie de amplificadores de FANUC establece explícitamente que un contactor magnético, un reactor de CA y disyuntores son siempre necesarios en la configuración del sistema. Omitir el reactor, o sustituirlo por un reactor de línea genérico no adaptado a los requisitos eléctricos del PSM, conlleva el riesgo de disparos molestos relacionados con armónicos, fallos prematuros de condensadores dentro del PSM y posibles daños a otros equipos que comparten la alimentación eléctrica.

El A81L-0001-0159 no debe ser sustituido por un filtro de línea de CA, que es un dispositivo separado con una función eléctrica diferente. La documentación de FANUC advierte específicamente contra el uso de uno en lugar del otro.

Sistemas compatibles y rango de capacidad

La clasificación de 155A del A81L-0001-0159 corresponde a las configuraciones de sistemas de servo y husillo FANUC en el extremo superior del rango de potencia de la serie Alpha. Los sistemas que típicamente requieren este reactor incluyen centros de mecanizado multieje, centros de torneado de gran capacidad y máquinas de cinco ejes donde las demandas combinadas de potencia de servo y husillo exceden lo que las variantes de reactor de menor corriente pueden soportar.

Dentro de la familia de productos A81L-0001, FANUC ofrece reactores con diferentes clasificaciones de corriente para diferentes tamaños de sistema. Seleccionar la variante correcta basándose en la demanda total de corriente continua del PSM, no solo en la demanda pico, es esencial para un funcionamiento correcto y el cumplimiento de los requisitos de instalación de FANUC.

Notas de instalación y manipulación

La propia documentación de seguridad de FANUC clasifica los reactores de CA como componentes pesados; la manipulación requiere el cuidado apropiado al montar en el gabinete de alimentación para prevenir daños al equipo y lesiones personales. El reactor se instala verticalmente en el gabinete en la mayoría de las configuraciones de accionamiento FANUC estándar, cerca de los terminales de entrada del PSM para minimizar la longitud del cableado sin filtrar entre la salida del reactor y la entrada del amplificador.

Asegúrese de que todas las conexiones trifásicas estén seguras. Un terminal flojo en un reactor de alta corriente genera calentamiento resistivo en el punto de conexión, lo que puede causar daños térmicos localizados al aislamiento del cableado y al hardware del terminal con el tiempo, el mismo riesgo que se aplica a cualquier conexión de alta corriente en un gabinete de accionamiento industrial.

Preguntas frecuentes

P1: ¿Es obligatorio el reactor A81L-0001-0159, o se puede omitir para simplificar la instalación?

Es obligatorio. FANUC clasifica el reactor de CA como un componente básico, no como una opción, en el sistema amplificador de servo de la serie Alpha. Operar el PSM sin un reactor especificado correctamente conlleva el riesgo de distorsión armónica en el suministro de la instalación, aumento de la corriente de irrupción durante el encendido y posibles daños a los condensadores del amplificador por transitorios de voltaje sin filtrar.

P2: ¿Se puede sustituir un reactor de línea trifásico estándar del mercado por el A81L-0001-0159?

En principio, un reactor de terceros adaptado a la inductancia correcta (0.032 mH), la clasificación de corriente (155A) y la clasificación de voltaje puede cumplir la función eléctrica. Sin embargo, FANUC especifica sus propios números de pieza de reactor para cada configuración de sistema, y el A81L-0001-0159 está dimensionado y caracterizado eléctricamente para el PSM específico que soporta. El uso de un valor de inductancia inadecuado puede afectar las características de atenuación de armónicos y potencialmente alterar el comportamiento de irrupción de maneras que estresen los componentes de entrada del PSM.

P3: ¿Cuál es la diferencia entre un reactor de CA y un filtro de línea de CA en los sistemas FANUC?

Son dos dispositivos distintos con funciones eléctricas diferentes. Un reactor de CA (como el A81L-0001-0159) es un inductor que limita principalmente la tasa de cambio de corriente para reducir armónicos e irrupción. Un filtro de línea de CA es una red combinada de inductor-condensador diseñada principalmente para atenuar las emisiones conducidas de alta frecuencia. La documentación de FANUC advierte específicamente que ninguno puede sustituir al otro, y que no se permite usar uno en lugar del otro.

P4: ¿Cómo sé si este reactor ha fallado o está degradado?

Un reactor rara vez falla catastróficamente, pero la degradación se manifiesta de varias maneras: aumento de la temperatura de funcionamiento en el cuerpo del reactor debido a una mayor resistencia del bobinado por fallo parcial de espiras; zumbido o vibración inusuales más allá del zumbido electromagnético normal; o alarmas recurrentes del PSM relacionadas con sobretensión o sobrecorriente al encender que no estaban presentes cuando el sistema era nuevo. La decoloración térmica del aislamiento del bobinado es un indicador visual de eventos pasados de sobretemperatura. Si el sistema está experimentando fallos inexplicables del PSM al encender, probar o reemplazar el reactor debería ser parte del proceso de diagnóstico.

P5: ¿El A81L-0001-0159 todavía está disponible nuevo, o solo como stock reacondicionado?

Tanto las unidades nuevas como las reacondicionadas circulan en el mercado de repuestos de FANUC. La serie de reactores A81L-0001 sigue activa en el campo porque un gran número de sistemas de accionamiento FANUC de la serie Alpha todavía están en servicio a nivel mundial. Los proveedores de excedentes certificados y los distribuidores de piezas CNC centrados en FANUC suelen tener stock de esta pieza. Los reactores reacondicionados deben inspeccionarse en cuanto a la condición del bobinado y la integridad de los terminales antes de la instalación, ya que el estrés térmico a lo largo de la vida útil de la unidad es el principal mecanismo de degradación.
