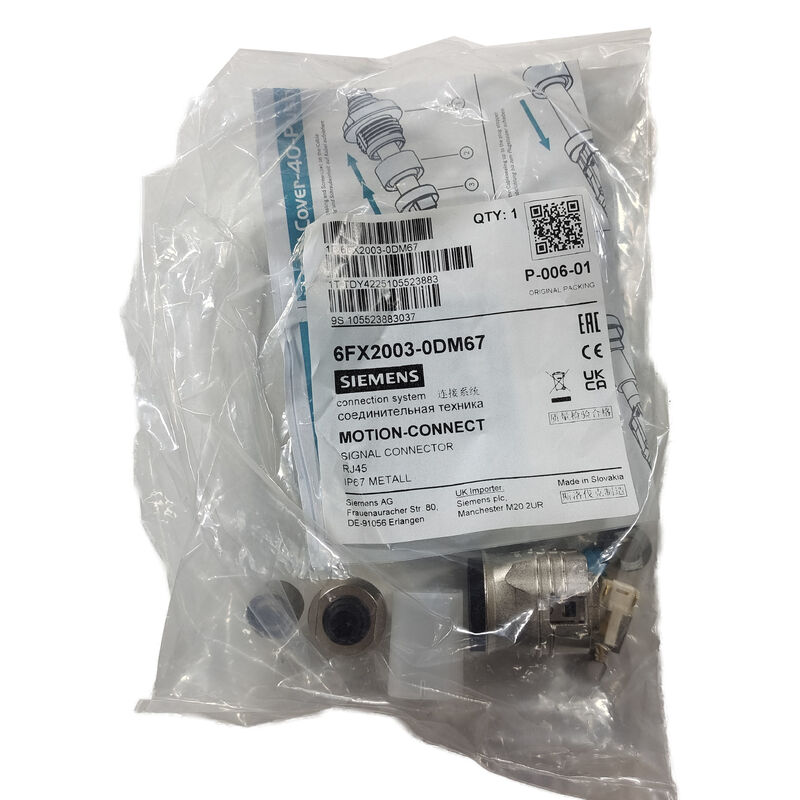

6FX2003-0DM67 | Conector de señal Siemens MOTION-CONNECT RJ45 — DRIVE-CLiQ / IP67 Versión metálica

Conector RJ45 de metal resistente para conexiones de interfaz DRIVE-CLiQ

El 6FX2003-0DM67 es el conector de señal RJ45 con cuerpo metálico de Siemens para la interfaz DRIVE-CLiQ: el bus de retroalimentación y comunicación digital utilizado en todo el sistema de accionamiento SINAMICS para conectar motores, codificadores y componentes de accionamiento. DRIVE-CLiQ transporta energía y comunicación en serie de alta velocidad a través de una única conexión de cable de formato RJ45, lo que hace que la robustez mecánica y ambiental del conector sea directamente relevante para la confiabilidad del sistema.

La versión metálica 6FX2003-0DM67 reemplaza al anterior conector 6FX2003-0DC67 con cuerpo de plástico: Siemens actualizó el material de construcción específicamente para lograr la clasificación de protección IP67 y la durabilidad mecánica necesaria en entornos exigentes de instalación de máquinas herramienta y automatización industrial.

Especificaciones clave

DRIVE-CLiQ: la interfaz a la que sirve este conector

DRIVE-CLiQ (Drive Component Link con IQ) es la interfaz digital patentada de Siemens para el sistema de accionamiento SINAMICS, que conecta los componentes del accionamiento en una topología de comunicación digital estructurada:

Comunicación integrada del codificador del motor:Los motores compatibles con SINAMICS con una interfaz DRIVE-CLiQ integrada en el codificador comunican los datos de posición, velocidad e identificación del motor directamente al convertidor SINAMICS a través del enlace DRIVE-CLiQ, eliminando las interfaces de cable de codificador analógico o resolutor independientes utilizadas en generaciones de convertidores más antiguas.

Capacidad de conectar e identificar:Los componentes equipados con DRIVE-CLiQ llevan datos de identificación digital legibles por el variador SINAMICS en el momento de la conexión, lo que admite el reconocimiento automático de componentes y la verificación de la configuración, lo que reduce los errores de puesta en servicio debidos a la selección incorrecta del tipo de cable o motor.

Topologías en cadena y en estrella:DRIVE-CLiQ admite topologías de cableado en cadena (módulo a módulo secuencial) y en estrella (hub), dependiendo de la configuración de hardware SINAMICS específica; el formato del conector RJ45 es común en ambos tipos de topología.

Aplicaciones

Conexiones del motor SINAMICS S120:Conexiones de interfaz DRIVE-CLiQ entre módulos de motor SINAMICS S120 y servomotores SIMOTICS con encóder DRIVE-CLiQ integrado: el conector estándar en el puerto DRIVE-CLiQ del lado del motor.

Servoejes de máquina herramienta CNC:Máquinas herramienta CNC SINUMERIK que utilizan sistemas de accionamiento SINAMICS S120 con retroalimentación del codificador de motor DRIVE-CLiQ: el conector con clasificación IP67 resiste la exposición típica al refrigerante en el punto de conexión del motor.

Accionamientos de articulaciones de robots industriales:Sistemas de servoaccionamiento de robot basados ​​en SINAMICS en los que las conexiones DRIVE-CLiQ en cada motor de articulación requieren un rendimiento de conector sellado y robusto en el entorno operativo del robot.

Reemplazo y reparación en campo:Reemplazo de conectores DRIVE-CLiQ dañados durante el mantenimiento en campo; particularmente cuando el conector de plástico original 6FX2003-0DC67 falló, el 6FX2003-0DM67 de metal proporciona una actualización funcional directa en la misma posición del conector.

Preguntas frecuentes

P1: ¿Es el 6FX2003-0DM67 un reemplazo directo para el antiguo conector de plástico 6FX2003-0DC67?

Sí, la versión metálica 6FX2003-0DM67 es la sucesora directa del 6FX2003-0DC67 y comparte la misma interfaz de conector RJ45 y asignación de pines DRIVE-CLiQ. La versión de metal puede reemplazar a la versión de plástico en la misma aplicación, proporcionando una mayor durabilidad mecánica y un sellado ambiental IP67 como actualización funcional.

P2: ¿La clasificación IP67 se aplica solo al conector o requiere una construcción de cable de acoplamiento específica?

La clasificación IP67 del conector 6FX2003-0DM67 describe el rendimiento de sellado del conector cuando está correctamente acoplado y acoplado. Para lograr la protección IP67 completa en el sistema de cables ensamblado también es necesario utilizar un cable DRIVE-CLiQ con la misma clase de protección y asegurarse de que el conector esté completamente asentado y bloqueado. Confirme la clasificación IP del conjunto de cables completo a partir de la documentación del cable DRIVE-CLiQ de Siemens, ya que la cubierta del cable y el alivio de tensión también contribuyen al nivel general de protección del sistema.

P3: ¿Qué señales transmite la interfaz DRIVE-CLiQ a través de este conector?

DRIVE-CLiQ transporta una combinación de alimentación CC de bajo voltaje (que suministra la electrónica del componente conectado) y comunicación digital en serie de alta velocidad (datos de posición del codificador, identificación de componentes, datos de diagnóstico e información de firmware) a través de la misma conexión de cable de formato RJ45. La configuración de pines del conector 6FX2003-0DM67 se adapta a esta interfaz combinada de alimentación y datos dentro del formato estándar RJ45 de 8 posiciones.

P4: ¿Se puede utilizar 6FX2003-0DM67 con generaciones de variadores SINAMICS distintas a la S120?

DRIVE-CLiQ se utiliza en múltiples plataformas de accionamiento SINAMICS además del S120, incluidos determinados S110 y otros sistemas de accionamiento Siemens de la generación actual que adoptaron el estándar de interfaz DRIVE-CLiQ. Confirme en la documentación de hardware del sistema de variador específico si la interfaz DRIVE-CLiQ y las especificaciones del conector coinciden; si bien el formato del conector físico RJ45 es consistente en todas las plataformas equipadas con DRIVE-CLiQ, verifique siempre la compatibilidad con la combinación específica de variador y motor en la instalación.
