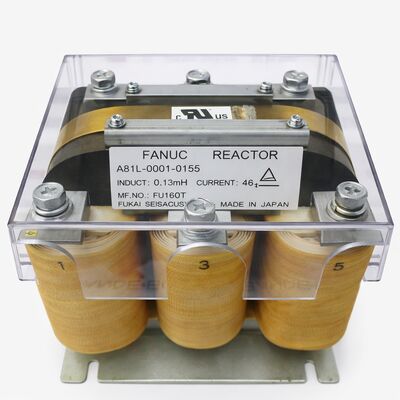

A81L-0001-0155 Fanuc Servo motor reactor CA A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 ∙ Reactor de línea de CA de 3 fases ∙ 46A, 0.13mH, 240V, Protección de accionamiento CNC

Número de la parte:A81L-0001-0155 Las autoridades competentes de los Estados miembros deberán:

La serie:A81L-0001

Tipo de vehículo:Reactor de línea de CA de 3 fases

Origen:Japón

Condición:Nuevo / excedente / usado disponible

Resumen general

ElLas condiciones de los certificados de conformidad con el artículo 4 del Reglamento (CE) n.o 765/2008 serán las siguientes:es un reactor de línea de CA de 3 fases con una potencia nominal de 46 A con una inductancia de 0,13 mH y 240 V CA,utilizado en los sistemas de servo y accionamiento por husillo Fanuc CNC como componente de calidad de potencia pasiva entre la fuente de alimentación de la red entrante y la entrada de potencia del gabinete de accionamiento.

Es físicamente pequeño para su clasificación actual, retirado del servicio, una unidad de este tipo pesa alrededor de 9 libras y hace su trabajo silenciosamente, sin partes móviles, sin conexiones de energía propias,y no se requiere configuración.

Lo que hace es sencillo pero consecuente. Los tres inductores, uno por fase, en serie con la fuente de CA, crean una impedancia controlada que limita la corriente de entrada al encender el motor.Atenúa los transitorios de voltaje antes de que alcancen la etapa de rectificador de la unidad, y reduce las corrientes armónicas que el circuito de conmutación de la unidad genera de nuevo en la fuente de alimentación.

Su valor se acumula a lo largo de meses y años de ciclos de energía, perturbaciones de voltaje y horas de funcionamiento, prolongando la vida útil de los diodos rectificadores, condensadores de bus de CC,El sistema de suministro de electricidad y la infraestructura de distribución de una manera que un reactor perdido no.

Confirmado instalado en centros de mecanizado vertical FANUC Fortune VMC-55 y plataformas de control FANUC 0i-MC similares,el A81L-0001-0155 es el reactor correctamente especificado para los sistemas de accionamiento que protege.

La serie A81L-0001 cubre una gama de calificaciones de corriente e inductancia a través de diferentes configuraciones de accionamiento Fanuc. El sufijo 0155 identifica esta unidad específica de 46A / 0.13mH / 240V.

Especificaciones clave

46A, 0,13mH

El valor nominal de corriente y la inductancia definen juntos lo que hace el reactor y a qué sistema de accionamiento pertenece.La calificación 46A es la capacidad de corriente continua la corriente de entrada de CA agregada de los módulos de accionamiento de servo y huso que alimenta, extraídos de la red eléctrica bajo carga normal de funcionamiento.

En un sistema de accionamiento Fanuc de varios ejes, esa corriente agregada incluye todos los ejes que funcionan simultáneamente bajo condiciones de carga de mecanizado típicas, no solo el eje individual más pesado.

La inductancia de 0,13 mH se encuentra entre el A81L-0001-0155 y los otros reactores de la misma serie A81L.

Una mayor inductancia proporciona una atenuación armónica más fuerte y una limitación más efectiva de la entrada de corriente, pero también introduce una mayor caída de voltaje en todo el reactor a plena corriente nominal.

El valor de 0,13 mH representa la inductancia que la ingeniería Fanuc determinó adecuada para el sistema de accionamiento para el que se especificó este reactor:Protección suficiente para prolongar significativamente la vida útil de los componentes del accionamiento, sin una caída de voltaje suficiente para bajar el voltaje del bus de CC por debajo del umbral de funcionamiento de la unidad bajo la demanda máxima.

La tensión nominal de 240 V confirma que este reactor está diseñado para el voltaje de alimentación trifásico de 200 240 VAC utilizado con los sistemas de accionamiento de clase Fanuc 200 V a nivel mundial.

No está indicado para sistemas trifásicos de 400 V o 480 V ‡ que requieren reactores de clase de mayor voltaje de la misma familia A81L.

Lo que protege el reactor y por qué eliminarlo crea riesgos

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motorEsos diodos rectificadores están directamente en el camino de dos categorías de tensión eléctrica que el reactor de línea limita:

Corriente de entrada en marcha.Cuando los condensadores del bus de corriente continua de la unidad se descargan en el momento de la aplicación de energía, extraen un gran aumento de la corriente de la fuente.

Con el reactor en circuito, el inductor resiste el rápido aumento de la corriente y permite que los condensadores se carguen más gradualmente.

Sin el reactor, cada ciclo de potencia proporciona la entrada completa y sin restricciones a los diodos rectificadores, un evento de tensión que, repetido a través de miles de ciclos de potencia durante la vida útil de la máquina,contribuye a la degradación gradual del rectificador.

Transitorios de voltaje del entorno de la red.Los suministros de red industrial transportan transientes de voltaje rápido de conmutación de contactores, arranques de motores cercanos y eventos de conmutación de servicios públicos.Estos transitorios aparecen en la entrada de la unidad como picos de voltaje de rápido aumento.

La inductancia del reactor limita la velocidad de aumento de voltaje, dando tiempo a los circuitos de protección de entrada del motor para responder.

Sin esta limitación, los transitorios alcanzan el rectificador y los condensadores de bus de CC a su velocidad de ejecución completa.

El funcionamiento de un sistema de accionamiento Fanuc sin su reactor de línea especificado es operacionalmente posible, pero elimina ambos mecanismos de protección.

En una máquina de producción que se espera que funcione durante años, esa opción intercambia un pequeño costo actual del componente contra una falla del módulo de accionamiento de mayor costo que viene sin previo aviso.

Colocación e instalación

El A81L-0001-0155 se instala en serie con las tres fases de la red de alimentación de CA,entre el interruptor de circuito principal o el aislador fundido y los terminales de entrada CA del módulo de alimentación Fanuc (PSM) o el bus de entrada de potencia principal del servo.

Los tres conductores de la red pasan a través de los tres bobinados de inducción del reactor antes de llegar a la entrada de la unidad.y no se requiere suministro de energía para el reactor en sí mismo.

Las conexiones terminales del reactor llevan corriente de red completa de forma continua bajo carga. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

Notas sobre las fuentes

El A81L-0001-0155 está disponible a través del mercado Fanuc MRO y excedente en estado nuevo, excedente y usado.inspeccionar las conexiones terminales para detectar decoloración o daños por calor, comprobar que los tres devanados están intactos (un simple control de resistencia confirma la continuidad) y confirmar el valor de la inductancia con un medidor LCR si no se conoce el historial de servicio de la unidad.

El reactor no posee un mecanismo de desgaste inherente. Una unidad en buenas condiciones físicas con devanados intactos funcionará de manera idéntica a una unidad nueva.

Confirme el sufijo correcto antes de ordenar.

La serie A81L-0001 abarca múltiples valores de corriente e inductancia en diferentes configuraciones de sistemas de accionamiento.Especificación 13mH específicamente sufijos adyacentes en la misma serie tienen calificaciones diferentes y no son sustitutos equivalentes.

Preguntas frecuentes

P1: ¿Qué configuraciones de máquinas Fanuc CNC utilizan el A81L-0001-0155?

Este reactor ha sido confirmado instalado en centros de mecanizado vertical controlados por Fanuc, incluyendo el Fortune VMC-55 con control FANUC 0i-MC. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

P2: ¿Puede funcionar el sistema de accionamiento sin el reactor de línea?

Los motores funcionarán sin el reactor a corto plazo, pero al hacerlo se elimina la limitación de la entrada y la atenuación transitoria que proporciona.Cada ciclo de potencia suministra corriente de entrada sin restricciones a los diodos rectificadoresLos transitorios de voltaje en la red eléctrica llegan a la entrada de la unidad a plena velocidad.

Con el tiempo, estas tensiones aceleran la degradación del rectificador y el envejecimiento del condensador del bus de CC.La consecuencia práctica aparece como una falla prematura de la unidad, generalmente sin advertencia, en lugar de cualquier problema operativo inmediato.La sustitución de un módulo amplificador de accionamiento supera sustancialmente el coste de mantenimiento del reactor.

P3: ¿Es el A81L-0001-0155 intercambiable con el A81L-0001-0156 o el A81L-0001-0157?

El 0156 está calificado en 62A / 0.14mH y el 0157 en 110A / 0.07mH.Cada sufijo corresponde a una configuración específica del sistema de accionamiento con diferentes requisitos de corriente agregada e inductancia..

El uso de un reactor de bajo tamaño (corriente nominal más baja) corre el riesgo de una sobrecorriente sostenida a través de los devanados.Siempre coincida con el sufijo del número de pieza exactamente con la especificación del sistema de accionamiento.

P4: ¿Cómo puedo verificar un A81L-0001-0155 usado antes de su instalación?

Inspeccionar las conexiones de los terminales para detectar decoloración por calor o hardware suelto.Medir la resistencia a través de cada uno de los tres devanados para confirmar la continuidad y el equilibrio de fase todos los tres deben leer el mismo valor de baja resistencia.

Verificar que no hay continuidad entre los devanados o entre cualquier devanado y el cuerpo del reactor (lo que indicaría un fallo del aislamiento).Inductancia de 13 mH con un medidor de LCRUna unidad que pasa estos controles tendrá un rendimiento idéntico al de una nueva unidad.

P5: ¿Qué ocurre si se utiliza un reactor de mayor potencia de la misma serie en su lugar, por ejemplo el 0157 a 110A?

El 0157 de mayor corriente proporcionaría una capacidad de corriente adecuada, pero su inductancia (0,07mH) es menor que la 0,13mH del 0155.Esto reduce la atenuación armónica y la limitación de la entrada en comparación con el reactor especificado correctamente.

La unidad funcionará, y no se producirá ningún fallo inmediato, pero la eficacia de la protección se reduce en relación con la especificación correcta.El sistema de propulsión correspondiente al sufijo del reactor especificado por Fanuc es la práctica de ingeniería correcta..
