| Lugar de origen | Porcelana |
| Nombre de la marca | Huade |
| Certificación | CE ROHS |
| Número de modelo | VT-3000BS30 |

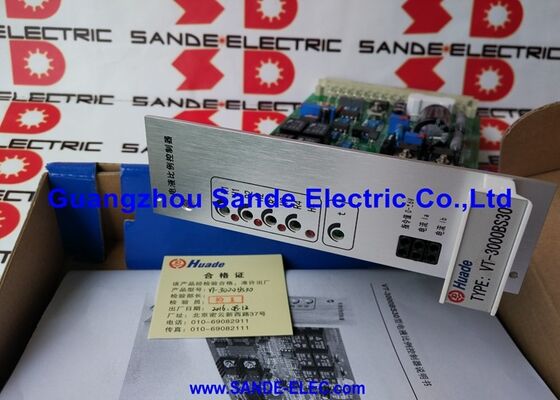

La Huade VT-3000BS30 es una tarjeta amplificadora de válvula proporcional analógica enchufable producida por Beijing Huade Hydraulic Industry Group, uno de los principales fabricantes estatales de componentes hidráulicos de China, con una cartera de productos que abarca válvulas proporcionales, bombas hidráulicas, motores y electrónica de control.
La VT-3000BS30 es la interfaz de acondicionamiento de señal y amplificación de potencia entre un sistema de control externo (PLC, CNC o controlador de proceso) y las válvulas direccionales proporcionales tipo WRZ y las válvulas de presión proporcionales DBEP6/3DREP6 de Huade.
El desarrollo de productos de Beijing Huade ha mantenido la alineación técnica con los estándares de válvulas proporcionales reconocidos internacionalmente.
La serie de amplificadores VT-3000 comparte la arquitectura funcional y las convenciones de nomenclatura con el estándar establecido Rexroth VT-3000, lo que refleja la metodología de ingeniería de Huade de adoptar principios de diseño probados para garantizar la compatibilidad en el mercado más amplio de máquinas que utilizan circuitos hidráulicos proporcionales tipo WRZ.
En la práctica, la VT-3000BS30 es totalmente compatible no solo con la propia gama de válvulas proporcionales de Huade, sino también con las válvulas direccionales Rexroth WRZ (hasta la serie de componentes 6X) y las válvulas de presión DBEP6/3DREP6, una ventaja práctica para los equipos de mantenimiento y los OEM que trabajan con ambas familias de productos.
En un circuito hidráulico proporcional, la tarjeta amplificadora es el componente que hace posible el control proporcional.
Una bobina de solenoide proporcional requiere corrientes en el rango de varios cientos de miliamperios para ejercer suficiente fuerza para posicionar el carrete de la válvula proporcionalmente.
Una salida de PLC o controlador, por el contrario, normalmente solo proporciona una señal analógica débil de 0-10V o ±10V, corriente insuficiente para accionar el solenoide directamente.
La VT-3000BS30 recibe la débil señal de control, la procesa a través de su circuito de función de rampa y escalón, y entrega la corriente correctamente formada y regulada con precisión a las bobinas del solenoide a través de dos etapas de salida PWM.
La VT-3000BS30 de Huade se encuentra ampliamente en maquinaria industrial china: equipos metalúrgicos, máquinas herramienta, líneas de prensado, maquinaria minera, equipos de ingeniería y unidades de potencia hidráulica en industrias donde se ha especificado la gama de válvulas proporcionales de Huade.
Dada la sólida posición de Huade en el mercado nacional y su larga historia de suministro a empresas estatales chinas en metalurgia, defensa e industria pesada, la VT-3000BS30 se ha convertido en un artículo de mantenimiento estándar para instalaciones que operan sistemas hidráulicos equipados con Huade en toda China y en mercados donde se despliega equipo hidráulico chino.
| Parámetro | Valor |
|---|---|
| Fabricante | Beijing Huade Hydraulic Industry Group |
| Voltaje de operación | 24 VCC (+60% / -5%) |
| Rango de operación | 22V a 39V |
| Formato | Tarjeta Euro de 32 pines (100×160 mm) |
| Panel frontal | 40×128.4 mm |
| Salida | Dos etapas de corriente pulsada PWM |
| Corriente de salida mínima | 20mA |
| Frecuencia de pulso (dither) | 160–180 Hz |
| Tiempo de rampa | Ajustable (1s o 5s mediante puentes J5/J6) |
| Temperatura de operación | 0 a +50 °C |
| Temperatura de almacenamiento | -25 a +85 °C |
| Fusible | 5×20 mm, 2.5A de acción lenta |
| Válvulas compatibles primarias | Huade 4WRZ10/16/25/32 (direccional), DBEP6, 3DREP6 (presión) |
| Compatible cruzada | Rexroth WRZ ≤ serie 6X, DBEP6/3DREP6 serie 1X |
| Entradas de comando | 4 × ajustables por potenciómetro, seleccionables por relé K1–K4 |
| Peso | ~0.15 kg |
Beijing Huade Hydraulic Industry Group se estableció como parte del desarrollo de China de capacidades tecnológicas hidráulicas independientes y ha crecido hasta convertirse en uno de los mayores fabricantes dedicados de componentes hidráulicos del país. Sus líneas de productos principales — válvulas de control hidráulico (direccionales, de presión, de flujo), bombas y motores de pistones axiales, y electrónica de control proporcional — cubren toda la gama de requisitos de sistemas hidráulicos industriales. Los productos de Huade se utilizan en metalurgia, máquinas herramienta, equipos militares/de defensa, construcción naval, procesamiento químico, aeroespacial, maquinaria de ingeniería y equipos de construcción en toda China e internacionalmente.
La serie de amplificadores VT-3000 se encuentra dentro de la cartera de electrónica de control de válvulas proporcionales de Huade, diseñada para trabajar en combinación directa con la familia de válvulas direccionales proporcionales WRZ de la empresa.
La VT-3000BS30 sirve específicamente a los tamaños de válvula WRZ más grandes (4WRZ10, 4WRZ16, 4WRE25, 4WRZ32) — válvulas proporcionales direccionales de tres posiciones y cuatro vías operadas por piloto, donde la electrónica de control debe accionar dos bobinas de solenoide para el posicionamiento bidireccional del carrete sin retroalimentación eléctrica de posición.
La posición del carrete de la válvula proporcional está determinada por la fuerza magnética neta de sus dos bobinas de solenoide. La bobina A impulsa el carrete en una dirección; la bobina B lo impulsa en la otra. En equilibrio (comando cero), ambas bobinas tienen una corriente mínima (solo dither) y el carrete se centra por la fuerza del resorte. Un comando positivo activa la bobina A a una corriente proporcional a la magnitud del comando; un comando negativo activa la bobina B.
La VT-3000BS30 realiza esta conversión en varias etapas. La señal de comando de entrada (desde la salida analógica del PLC, potenciómetro del operador o referencia preestablecida) se alimenta al sumador, que la combina con cualquier valor de comando preestablecido activo de R1–R4. El generador de rampa luego suaviza cualquier cambio escalonado en la señal sumada, convirtiendo un salto de entrada abrupto en una rampa gradual a la velocidad configurada. El generador de función de escalón agrega un breve impulso de corriente en el momento en que se activa un comando, superando la fricción estática del carrete de la válvula para garantizar un movimiento inmediato y limpio sin vacilación.
La señal procesada resultante alimenta las dos etapas de salida de corriente, cada una accionando una bobina de solenoide mediante conmutación PWM a 160–180 Hz.
La corriente de conmutación de alta frecuencia (dither) mantiene el carrete en micro-movimiento continuo, evitando que se atasque en cualquier posición y asegurando un posicionamiento suave y repetible en todo el rango de recorrido de la válvula.
Una de las características más prácticas de la VT-3000BS30 para la integración de máquinas es su arquitectura de cuatro valores de comando preestablecidos. Los potenciómetros R1 a R4 definen cada uno un valor de comando independiente: una posición de carrete específica, caudal o nivel de presión correspondiente a un estado de máquina predefinido. El PLC de la máquina selecciona entre estos cuatro valores preestablecidos cerrando el contacto del relé correspondiente (K1–K4).
Los indicadores LED H1–H4 en el panel frontal confirman qué valor de comando está activo actualmente.
Esta arquitectura es particularmente adecuada para máquinas con modos de operación discretos: maquinaria de prensado que transita entre avance rápido, fuerza de prensado, mantenimiento de presión y retracción; sistemas de sujeción hidráulica de máquinas herramienta con posiciones definidas de sujeción y liberación; o equipos de manejo de materiales con velocidades de desplazamiento lentas y rápidas distintas.
En estas aplicaciones, los cuatro valores de comando preestablecidos eliminan la necesidad de una señal de referencia analógica verdaderamente variable; el PLC simplemente selecciona el preestablecido apropiado mediante una salida de contacto.
El relé K5 proporciona una entrada de bypass de rampa. Cuando K5 está cerrado, el generador de rampa se deshabilita y los cambios de comando producen transiciones de salida instantáneas.
Esto se utiliza cuando se necesita una respuesta rápida de la válvula entre estados de operación ya rampados, por ejemplo, paradas de emergencia donde la desaceleración gradual es menos importante que la respuesta inmediata de la válvula.
La VT-3000BS30 se monta en un portatarjetas Euro estándar (portatarjetas individual Huade VT 3002-2X/32 o equivalente). El conector DIN 41612 de 32 pines proporciona todas las conexiones de señal y alimentación. Reglas de instalación cardinales para una operación confiable:
Apagar antes de insertar/retirar. La tarjeta nunca debe insertarse o retirarse del portatarjetas con la alimentación conectada.
La inductancia de la bobina del solenoide genera un pico de contra-EMF cuando la salida se interrumpe repentinamente, suficiente para dañar los transistores de salida de la tarjeta si la salida está activa durante el intercambio en caliente.
Separación de cables de señal y alimentación. Los cables de señal de entrada de comando (típicamente 0-10V o ±10V del PLC) deben enrutarse por separado del cableado de alimentación del solenoide.
Pasar los cables de señal y solenoide en el mismo conducto introduce interferencia de las corrientes de conmutación del solenoide en la ruta de la señal de comando, produciendo un comportamiento inestable u oscilante de la válvula.
Relés de contacto dorado para K1–K4. Los contactos del relé que seleccionan los valores de comando conmutan corrientes de señal de nivel de miliamperios. Los relés de contacto de plata estándar desarrollan resistencia de contacto con el tiempo a estas bajas corrientes.
Los contactos chapados en oro mantienen una resistencia de contacto constante y cercana a cero, asegurando una selección confiable del valor de comando durante toda la vida útil del sistema.
Solo fusible de acción lenta. El fusible de 5×20 mm y 2.5 A debe ser de acción lenta. Un fusible de acción rápida con la misma clasificación de corriente se disparará por la corriente de irrupción cuando los solenoides se energizan por primera vez, causando interrupciones molestas. Reemplace siempre con el tipo especificado.
P1: La VT-3000BS30 es un producto Huade, pero a veces se lista con referencias cruzadas de Rexroth. ¿Puede reemplazar directamente una tarjeta amplificadora Rexroth VT-3000?
Para la compatibilidad de válvulas: sí.
La VT-3000BS30 puede accionar válvulas direccionales proporcionales Rexroth WRZ (hasta la serie 6X) y válvulas de presión Rexroth DBEP6/3DREP6 con el mismo resultado funcional que la tarjeta Rexroth VT-3000, porque la interfaz eléctrica del solenoide y el principio de funcionamiento son los mismos.
Para el portatarjetas y la interfaz de circuito: el formato de tarjeta Euro de 32 pines y la asignación de pines siguen el mismo estándar, lo que hace que la sustitución física sea sencilla en la mayoría de las instalaciones. Las unidades Huade VT-3000BS30 se utilizan ampliamente como piezas de repuesto para tarjetas VT-3000 en máquinas existentes, independientemente de la marca original de la válvula, y esta práctica está bien establecida en el mercado de mantenimiento industrial chino.
P2: La tarjeta se envía con un tiempo de rampa de 5 segundos. ¿Cómo debe ajustarse para un ciclo de máquina más rápido?
Los puentes J5 y J6 en la PCB conmutan el tiempo de rampa entre los dos valores seleccionables de fábrica, típicamente 1 segundo y 5 segundos. Siempre cambie la configuración de los puentes con la alimentación desconectada y la tarjeta fuera del portatarjetas.
Algunas variantes admiten un potenciómetro de tiempo externo conectado a los pines designados de la tarjeta para tiempos de rampa continuamente ajustables entre 0.03 y 5 segundos. Consulte la documentación técnica VT-3000 de Huade para conocer la configuración exacta de puentes y pines para la variante BS30.
Tenga en cuenta que un tiempo de rampa más rápido produce una aceleración y desaceleración más pronunciadas en el actuador hidráulico, lo que puede aumentar los picos de presión; verifique que la válvula de alivio del circuito hidráulico y el dimensionamiento de la tubería puedan acomodar la mayor tasa de aumento de presión.
P3: ¿Qué indican los LED H1–H4 y cómo deben usarse para el diagnóstico de fallas?
Los LED H1 a H4 se iluminan para mostrar cuál de los cuatro valores de comando (R1–R4) está seleccionado actualmente a través de las entradas de relé K1–K4. Durante la operación normal, exactamente un LED debe estar encendido a la vez, correspondiente al estado activo de la máquina.
Si no hay ningún LED encendido, no se selecciona ningún valor de comando y la salida es cero (carrete centrado, sin flujo).
Si varios LED están encendidos simultáneamente, varios contactos de relé están cerrados y los valores de comando correspondientes se suman; esto generalmente no es intencional y produce una posición de válvula incorrecta.
Un LED de alarma de falla iluminado (separado de H1–H4) indica que la tarjeta ha detectado una condición de falla interna y la salida se ha deshabilitado.
P4: La tarjeta incluye un generador de función de escalón. ¿En qué circunstancias debe ajustarse o deshabilitarse?
El generador de función de escalón proporciona un breve sobreimpulso de corriente cuando se selecciona por primera vez un valor de comando, ayudando al carrete de la válvula a superar la fricción estática y moverse limpiamente a través de la zona muerta. En la mayoría de las aplicaciones estándar, la configuración de fábrica no debería necesitar ajuste.
Si la máquina presenta un breve pico de presión o un sobreimpulso de velocidad en el momento en que se aplica un comando de válvula, lo que sugiere que la función de escalón es demasiado agresiva, la amplitud del escalón se puede reducir.
Si la máquina muestra vacilación o zona muerta en las transiciones de comando, lo que sugiere una función de escalón insuficiente, la amplitud se puede aumentar.
Deshabilite la función de escalón solo cuando el circuito hidráulico sea particularmente sensible a cualquier sobreimpulso de corriente transitorio, como circuitos de precisión de muy baja presión.
P5: La VT-3000BS30 de Huade se utiliza para las válvulas WRZ de Huade. ¿En qué se diferencia en aplicación de las VT-3013BS30 y VT-3014BS30 también de la familia Huade VT-3000?
Dentro de la gama de amplificadores VT-3000 de Huade, diferentes variantes de sufijo sirven a diferentes tipos de válvulas de la línea de productos.
La VT-3000BS30 está diseñada para válvulas direccionales proporcionales WRZ operadas por piloto más grandes (4WRZ10 a 4WRZ32) y para válvulas de presión DBEP6/3DREP6.
Las VT-3013BS30 y VT-3014BS30 están configuradas para las válvulas direccionales proporcionales de operación directa 4WRA6 y 4WRA10, válvulas de accionamiento directo más pequeñas con requisitos de corriente de solenoide y características dinámicas diferentes a la gama WRZ operada por piloto.
Siempre verifique el tipo de válvula y su especificación de solenoide contra la variante del amplificador antes de la sustitución; usar la variante VT-3000 incorrecta para un tipo de válvula dado resultará en niveles de corriente incorrectos y un comportamiento de válvula potencialmente inestable o sin respuesta.
