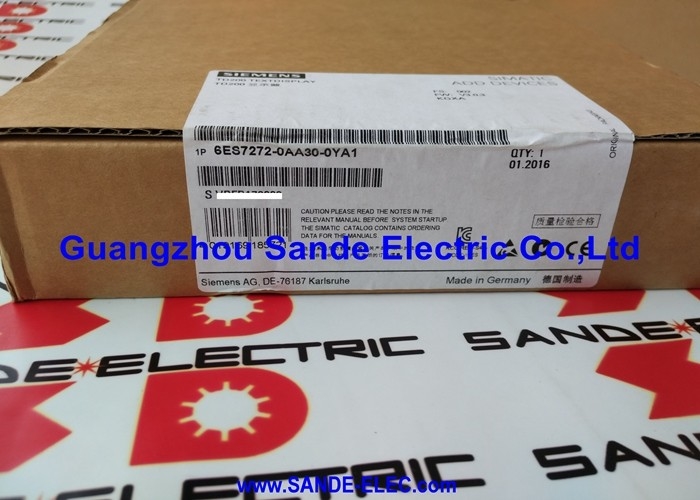

El Siemens 6ES7272-0AA30-0YA1 es el TD 200 — el panel de pantalla de texto dedicado de Siemens para el micro PLC SIMATIC S7-200.
Es la respuesta a una de las preguntas más comunes en el control de máquinas compactas: la máquina funciona bien, el S7-200 maneja la lógica, pero ¿cómo interactúa el operador con ella? ¿Cómo ve el operador lo que está haciendo la máquina, cambia un valor objetivo o restablece una alarma sin conectar un portátil?
El TD 200 responde a todas estas preguntas en un paquete de montaje en panel que se conecta al S7-200 con el cable de 2.5m incluido, extrae su energía del puerto PPI de la CPU y no requiere fuente de alimentación externa en la mayoría de las instalaciones.
La pantalla LCD de dos líneas y 20 caracteres proporciona el espacio de mensajes que la mayoría de las aplicaciones de máquinas compactas necesitan: una línea para una etiqueta de mensaje ("Temperatura Zona 2 °C") y una línea para el valor actual, o dos líneas para un mensaje de alarma que indica al operador exactamente qué detuvo la máquina y qué acción se necesita.
La altura de los caracteres de 5 mm es legible a una distancia de operación normal — al alcance del brazo hasta la cara del panel — sin necesidad de una pantalla de aumento o lectura cercana.
Las ocho teclas de función programables son el mecanismo de interacción.
En el asistente de configuración de STEP 7-Micro/WIN, cada tecla se asigna a una función: navegar al siguiente mensaje, aumentar o disminuir el valor de un parámetro, confirmar una alarma, alternar una salida o saltar a una página de visualización específica.
Las asignaciones de teclas se almacenan en la memoria de datos de la CPU S7-200 como parte del bloque de parámetros del TD 200 — no se requiere programación de firmware en la propia pantalla.
Cambiar lo que hacen las teclas es una cuestión de modificar el bloque de parámetros en el programa S7-200 y descargarlo a la CPU.
La clasificación de protección IP65 significa que la cara del panel del TD 200 es completamente estanca al polvo y está protegida contra chorros de agua desde cualquier dirección — esencial para máquinas de procesamiento de alimentos, entornos de lavado y cualquier instalación donde el panel del operador esté expuesto a limpieza o salpicaduras.
| Parámetro | Valor |
|---|---|
| Pantalla | LCD de 2 líneas × 20 caracteres, retroiluminada por LED |
| Altura de carácter | 5 mm |
| Teclas de función | 8 programables + 1 sistema = 9 |
| Interfaz | RS-485 PPI, máx. 187.5 kbps |
| Suministro | 24V CC (a través de cable de CPU o externo) |
| Clasificación IP | IP65 |
| Temperatura de funcionamiento. | 0 a +60°C |
| Dimensiones (Al×An×Pr) | 76×148×27 mm |
| Cable | 2.5m (incluido) |
| Software de configuración | STEP 7-Micro/WIN |
| Estado | Descontinuado |
El protocolo PPI (Point-to-Point Interface) es el estándar de comunicación serie RS-485 nativo del S7-200. El TD 200 se conecta al puerto PPI del S7-200 — el mismo puerto utilizado para la programación — a través del cable de 2.5m incluido, y se comunica a hasta 187.5 kbps.
El TD 200 es un maestro PPI en esta comunicación: sondea las direcciones de memoria de datos de la CPU que corresponden al bloque de parámetros del TD 200 (texto del mensaje, valores de variables, indicadores de pulsación de teclas) a una velocidad que produce actualizaciones de pantalla visiblemente fluidas y reconocimiento de teclas receptivo.
La alimentación del TD 200 se suministra a través del propio cable PPI — la CPU S7-200 proporciona 24V CC en el puerto PPI. Esto significa que la instalación del TD 200 requiere solo una única conexión de cable (datos + alimentación combinados), simplificando considerablemente el cableado del panel.
Si la fuente de alimentación de la máquina no puede proporcionar suficiente corriente a través del puerto PPI de la CPU, una fuente externa opcional de 24V se conecta directamente al TD 200 sin cambiar el cableado de comunicación.
El TD 200 puede compartir el bus PPI con otros dispositivos PPI (conexión de terminal de programación adicional, segundo TD 200 en un segmento de red MPI/PPI) en una configuración PPI multimaestro, con la CPU gestionando el acceso compartido al bus a través del mecanismo de arbitraje PPI estándar.
Las capacidades del TD 200 van más allá de la simple visualización de texto — proporciona una interfaz estructurada entre el operador de la máquina y el programa de control S7-200:
Visualización de mensajes: Se pueden almacenar hasta 80 mensajes definidos por el usuario en la memoria de datos del S7-200 (dentro del espacio de bloque de datos disponible).
Cada mensaje es una cadena de texto de hasta 80 caracteres que puede incluir valores de variables incrustados leídos directamente de los registros de datos del S7-200 — mostrando el valor de temperatura actual, el contador de lotes o la velocidad de la máquina junto con el texto descriptivo.
El TD 200 recorre los mensajes activados por condiciones específicas en el programa S7-200 (estados de alarma, navegación del operador).
Ajuste de parámetros: Se pueden exponer registros de datos de memoria V designados en el S7-200 para el ajuste por parte del operador a través de las teclas del TD 200.
El operador utiliza las teclas de navegación e incremento/decremento para cambiar el valor mostrado, que el TD 200 escribe de nuevo en el registro de memoria V del S7-200.
Este mecanismo maneja el ajuste de puntos de consigna (objetivo de temperatura, referencia de velocidad, preselección de contador) sin requerir acceso del operador a la herramienta de programación.
Forzado de E/S: El TD 200 proporciona acceso a la función de forzado del S7-200 — estableciendo entradas o salidas específicas en un estado definido independientemente de la lógica normal del programa.
Esta es una herramienta de puesta en marcha y diagnóstico, utilizada para probar las respuestas de los actuadores y verificar el cableado de los sensores sin ejecutar el programa completo de la máquina.
Reloj en tiempo real: Para las CPUs S7-200 equipadas con un reloj en tiempo real (CPU 224 y superior), el TD 200 proporciona una interfaz basada en menús para configurar la fecha y hora actuales sin necesidad del portátil de programación.
Toda la configuración del TD 200 se realiza en STEP 7-Micro/WIN, el software de programación para la familia S7-200. El asistente del TD 200 guía al ingeniero a través de:
Definir los mensajes (contenido de texto y direcciones de variables incrustadas), asignar registros de memoria V para el ajuste de parámetros, configurar las asignaciones de teclas de función para cada pantalla de mensaje, ajustar el contraste de la pantalla y los parámetros de retroiluminación, y especificar las variables de detección de pulsación de teclas en el programa S7-200.
El asistente genera un bloque de parámetros del TD 200 en la memoria V del S7-200, que el programa del PLC escribe durante el inicio. No se requiere una descarga de configuración separada al TD 200 en sí — toda la configuración reside en la CPU S7-200 y es leída por el TD 200 al encenderse a través del enlace PPI.
Reemplazar un TD 200 defectuoso no requiere reconfiguración: la nueva unidad se conecta al mismo cable y lee automáticamente el bloque de parámetros de la CPU.
P1: ¿Puede el TD 200 mostrar más de 20 caracteres por línea desplazándose?
La pantalla física del TD 200 muestra 2 líneas de 20 caracteres simultáneamente. Si el texto de un mensaje excede los 20 caracteres, el TD 200 puede mostrarlo en dos segmentos entre los que el operador se desplaza utilizando las teclas de navegación.
Sin embargo, una instantánea de pantalla única siempre es de 2 × 20 caracteres. Para mensajes que requieren más de 20 caracteres de contexto en pantalla simultáneamente, un panel de operador más grande (como el OP 7 o el TD 400C) sería más apropiado.
P2: ¿Se puede utilizar el TD 200 con CPUs S7-200 distintas de las estándar CPU 221/222/224/226?
El TD 200 está diseñado para toda la familia de CPUs S7-200 — CPU 221, 222, 224, 224XP, 226, y las variantes CPU 224XPsi y 226XM.
Todas se comunican a través del mismo protocolo PPI. La disponibilidad de funciones (configuración del reloj en tiempo real, por ejemplo) depende de si la CPU específica incluye la característica de hardware relevante.
Para CPUs sin reloj en tiempo real incorporado (CPU 221, 222), la función de configuración del reloj del TD 200 no es aplicable.
P3: El TD 200 obtiene su energía del cable PPI. ¿También se ve afectada la alimentación de sensores de 24V de la CPU?
No. El TD 200 extrae su energía operativa (24V CC, aproximadamente 120mA) de la fuente de alimentación de comunicaciones del puerto de la CPU, que es una fuente interna separada de la salida de sensores de 24V CC de la CPU.
La fuente de alimentación de sensores (terminales L+ y M en la CPU) que alimenta los sensores de campo no se ve afectada por la conexión del TD 200.
Esto se indica específicamente en la documentación del TD 200 — la fuente de alimentación de sensores de la CPU permanece disponible para su corriente nominal a los sensores de entrada conectados.
P4: ¿Puede el TD 200 mostrar texto en chino y cuál es la capacidad de caracteres en modo chino?
Sí. El TD 200 admite la visualización de caracteres chinos, con una capacidad de 10 caracteres chinos por línea (frente a 20 caracteres ASCII/cirílicos por línea). El TD 200 utiliza un conjunto de caracteres que incluye caracteres chinos para la visualización de mensajes — los mensajes se configuran en STEP 7-Micro/WIN con la codificación de caracteres apropiada.
El recuento reducido de caracteres por línea en modo chino refleja la mayor huella de visualización de los caracteres chinos en comparación con los caracteres ASCII de un solo byte.
P5: ¿Sigue disponible el TD 200 nuevo y cuál es el reemplazo de Siemens?
El TD 200 (6ES7272-0AA30-0YA1) ha sido descontinuado. La propia plataforma SIMATIC S7-200 ha sido sucedida por la serie SIMATIC S7-200 SMART y la familia S7-1200.
Para el S7-200 SMART, el TD 400C (6ES7272-0AA30-0YB0) sirve como equivalente de pantalla de texto con capacidades mejoradas.
Para nuevos diseños de sistemas, Siemens recomienda el S7-1200 o el S7-200 SMART con el SIMATIC HMI Basic Panel (serie KTP) para la interfaz del operador — estos proporcionan capacidad HMI gráfica completa en una plataforma probada de generación actual.
El TD 200 sigue disponible a través de canales de excedentes industriales para el mantenimiento de instalaciones S7-200 existentes.
