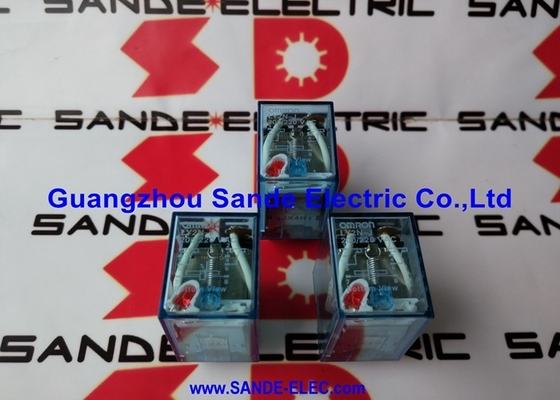

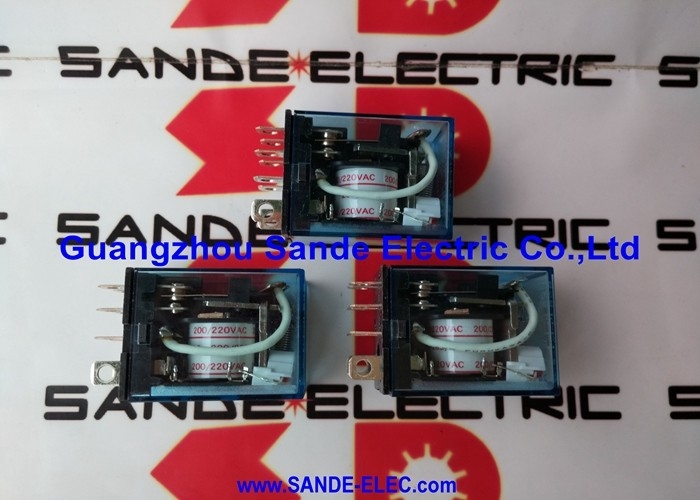

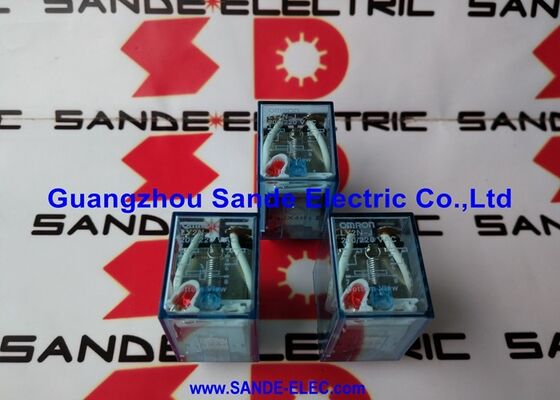

El número de unidades de transmisión de la unidad de transmisión de OMRON LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

Omron LY2N-J. LY Serie DPDT Relé de energía ∙ 10A / 250V AC / 8-Pin Plug-In / Indicador LED / Barrera de arco

DPDT, indicador LED y una barrera de arco que maneja 2.000 V AC

El LY2N-J es la variante equipada con LED del relé de potencia LY2N de Omron el sufijo "J" que indica un indicador de funcionamiento incorporado que se enciende cuando la bobina está energizada.Esta confirmación visual del estado es útil en las construcciones de paneles donde la accionamiento del relé debe ser visible sin equipo de ensayoLa barrera de arco proporciona una resistencia dieléctrica de 2000 V CA entre los contactos abiertos, cubriendo las condiciones de conmutación en las que los transientes de alto voltaje son un problema.

La configuración de contacto DPDT (Double Pole Double Throw) proporciona dos conjuntos de interruptores independientes de una bobina de relé. Cada conjunto incluye un contacto normalmente abierto y uno normalmente cerrado,conmutación independiente a carga nominalEn el cableado práctico de los paneles, DPDT covers circuits that require both a making contact (to energise a load) and a breaking contact (for feedback or interlock) from the same relay — two separate single-pole relays replaced by one DPDT unit.

El formato plug-in de 8 pines utiliza la misma huella física y disposición del terminal que la serie de relevos MY de Omron.Un panel que ya utiliza los enchufes de relé MY (PYF08A) acepta LY2N-J sin cambios de cableadoEl cuerpo del relé y los contactos son los mismos en todas las variantes de voltaje; solo cambia el enrollamiento de la bobina.

Especificaciones clave

LY vs MY Nivel de potencia y tamaño físico

La serie LY2N-J se ajusta a los enchufes PYF08A que también son compatibles con el relé OMRON MY.mientras que la serie MY suele manejar cargas de corriente más bajasPara los circuitos que cambian cargas de 10A ¥ arrancadores de motores, calentadores, válvulas de solenoide a plena corriente de bobina ¥ la clasificación de contacto de LY2N-J es la especificación apropiada.

Preguntas frecuentes

P1: ¿Qué toma requiere el LY2N-J, y es compatible con las tomas de relé MY?

El LY2N-J utiliza el formato de enchufe de 8 pines compatible con los enchufes PYF08A (montaje de vía/conexión frontal), PYF08A-E (tipo de protección con dedos), PY08 (conexión posterior) y PY08QN.La disposición de los pines es la misma que la serie de relevos MY, por lo que las tomas de relé MY existentes aceptan el LY2N-J directamente sin cambios de cableado.

P2: ¿Qué significa el sufijo "J" en LY2N-J?

El sufijo J identifica la variante del indicador de funcionamiento del LED. Cuando la bobina del relé está energizada, el LED ilumina , proporcionando una confirmación visible del estado del relé desde la parte delantera del panel.La base LY2N sin -J no lleva ningún indicadorLas opciones adicionales de sufijo incluyen supresión de diodos, botón de presión para prueba y contactos bifurcados para aplicaciones específicas.

P3: ¿Cómo se especifica el voltaje de la bobina al ordenar?

El voltaje de la bobina no está incluido en el número de la parte base LY2N-J. Añadir el voltaje nominal de la bobina al ordenar por ejemplo: LY2N-J DC24 para la bobina de 24V DC, o LY2N-J AC220/240 para la bobina de 220/240V CA.El cuerpo del relé es el mismo en todas las variantes de voltajeConfirme el voltaje de alimentación del panel antes de ordenar.

P4: ¿Cuál es el material de contacto en el LY2N-J?

Para las cargas industriales resistentes e inductivas estándar a 10A/250VAC, los contactos de aleación de plata son adecuados.Bajo 24 V) cuando la fiabilidad del contacto sea importante, considere las variantes de contacto bifurcado de Omron o los tipos de relé específicamente diseñados para el conmutación de microcargas.

P5: ¿Puede el LY2N-J cambiar cargas de CA y CC en diferentes polos simultáneamente?

Sí, los dos conjuntos de contacto del DPDT son eléctricamente independientes, cada uno cambia su propio circuito a su propio voltaje.Un contacto normalmente abierto puede cambiar una carga CA mientras que el contacto normalmente cerrado del mismo relé proporciona una señal de retroalimentación CC, siempre que cada circuito se mantenga dentro de los límites nominal por contacto.
