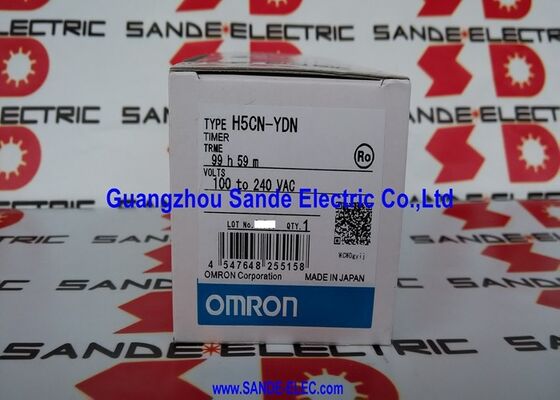

El tiempo de espera de Omron H5CN-YDN

Tiempo de activación digital con retraso de Omron H5CN-YDN, de 8 pines

Descripción del producto

El Omron H5CN-YDN es un temporizador digital compacto diseñado para paneles de control industriales que necesitan un ajuste de tiempo claro, un funcionamiento de ON-delay estable y una integración sencilla en la lógica de la máquina existente.

Pertenece a la serie H5CN de temporizadores en miniatura de 48 × 48 mm y utiliza una pantalla de cuenta regresiva que muestra el tiempo restante a medida que la unidad avanza hacia cero,que es especialmente útil para los operadores que desean una sensación visual inmediata del tiempo del proceso durante la configuración y la operación diaria.

En aplicaciones prácticas, este modelo encaja bien en equipos de embalaje, pequeñas máquinas de proceso, estaciones de montaje, paneles de utilidad,y sistemas de automatización general en los que se prefiere una función de retraso de encendido de energía sencilla y fiable a los dispositivos de cronometraje multifunción más complejos.

El H5CN-YDN utiliza un modo N de funcionamiento, una pantalla LED de 7 segmentos de 4 dígitos con una altura de caracteres de 10 mm,y una interfaz de ajuste de tiempo de estilo rueda pulgar que sigue siendo fácil de leer y ajustar en el piso de la fábrica.

Un punto fuerte de este temporizador es su equilibrio entre tamaño compacto y practicidad industrial.

La serie H5CN admite un amplio rango de alimentación, y el modelo H5CN-YDN se enumera en el rango de 1 minuto a 99 horas 59 minutos con pantalla hacia abajo, salida de contacto y formato de 8 pines.

Para los ingenieros de control y los equipos de mantenimiento, eso lo convierte en una opción útil cuando se reemplazan los temporizadores de panel instalados o se construyen funciones de retraso simples en equipos basados en relevos o asistidos por PLC.

Desde el punto de vista del hardware, el temporizador utiliza salida de contacto, admite el montaje en superficie o en chorro, y está diseñado para condiciones de servicio industrial en lugar de uso de consumo ligero.Las especificaciones publicadas de H5CN también muestran un caso gris claro, rango de temperatura de funcionamiento de -10°C a 55°C, rango de temperatura de almacenamiento de -25°C a 65°C y humedad de funcionamiento de 35% a 85%,que lo hace adecuado para entornos de gabinetes de control estándar cuando se instala correctamente.

Datos técnicos

Los datos técnicos que se presentan a continuación siguen la hoja de datos de la serie H5CN publicada y la entrada de la línea de modelos H5CN-YDN.

Preguntas frecuentes

P1: ¿Para qué tipo de aplicaciones es el H5CN-YDN más adecuado?
El H5CN-YDN es adecuado para máquinas y paneles de control que necesiten una función de ON-delay sencilla y fiable con una indicación visible del tiempo restante.

Los usos típicos incluyen el retraso en el inicio del transportador, la secuenciación de la bomba o el ventilador, el bloqueo del relé, el tiempo de inicio del calentador, el equipo de embalaje pequeño,y tareas generales de cronometraje de paneles en las que los operadores se beneficien de una pantalla de cuenta regresiva en lugar de una indicación del tiempo transcurrido.

P2: ¿Cuál es la ventaja práctica de la pantalla de cuenta regresiva?
El formato de cuenta regresiva permite al operador ver el tiempo de retraso restante de un vistazo, que a menudo es más intuitivo durante la puesta en marcha, la resolución de problemas y las comprobaciones manuales del proceso.En las aplicaciones en las que un técnico necesita saber cuánto tiempo queda antes de que un estado de cambio de salida, una pantalla hacia abajo puede ser más útil que una pantalla de tiempo transcurrido que cuenta hacia arriba desde cero.

P3: ¿Qué deben verificar los ingenieros antes de instalar este temporizador?
Los controles más importantes son el voltaje de alimentación requerido, el tipo de toma, el corte del panel o el método de montaje, la carga de contacto y la lógica de control para la entrada de reinicio o puerta.

Debido a que el H5CN-YDN es un modelo de salida de contacto de 8 pines, el ingeniero también debe confirmar el diseño del cableado, verificar que la carga controlada se mantiene dentro de la capacidad de relevo,y asegúrese de que la versión seleccionada coincide con la fuente de energía disponible de la máquina.

P4: ¿Es este temporizador adecuado para el cambio directo de salida en circuitos de control industriales?
Sí, para muchas tareas de cronometraje estándar. La clasificación de salida de contacto publicada es SPDT, 3 A a 250 VAC para cargas resistivas, que es adecuada para muchas aplicaciones de interfaz lógica y control de relé.

En la práctica, los ingenieros aún deben considerar la corriente de entrada, el comportamiento de la carga inductiva y la supresión externa al cambiar solenoides, contactores u otras cargas reactivas.

P5: ¿Qué hace que el H5CN-YDN sea una opción de reemplazo práctica en los equipos existentes?
Ofrece un formato familiar de tamaño DIN en miniatura, una configuración sencilla de la rueda del pulgar, una pantalla LED clara y un modo de funcionamiento ON-delay sencillo.

Para los equipos de mantenimiento, esa combinación es valiosa porque reduce la complejidad de la instalación y hace que el temporizador sea fácil de entender durante el trabajo de servicio.especialmente en paneles más antiguos donde se prefiere un temporizador dedicado de una sola función sobre una unidad multifunción más avanzada.
