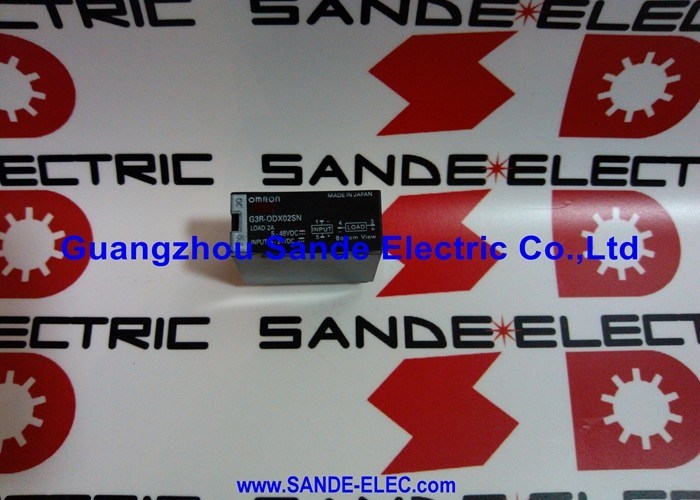

Omron G3R-ODX02SN | Relé de estado sólido de CC serie G3R-I/O: 2 A / carga de 4 a 60 V CC / control de 5 a 24 V CC / aislamiento de 4000 V / LED

Interfaz de E/S SSR: conmutación directa de sensor a carga

El G3R-ODX02SN pertenece a la serie G3R-I/O de Omron: relés de estado sólido diseñados específicamente para la función de interfaz de E/S: conmutar cargas de CC directamente desde las señales de salida del sensor sin un relé intermedio o amplificador de señal. La entrada de control acepta de 5 a 24 VCC en todo el rango de voltaje de salida típico del sensor. Una salida de sensor de proximidad PNP, una salida de transistor PLC o un microcontrolador GPIO: todos se conectan directamente a la entrada de control G3R-ODX02SN con sus voltajes de señal nativos.

La salida de carga conmuta de 4 a 60 V CC hasta 2 A. Esto cubre la gama completa de cargas lógicas de 5 V, actuadores de 12 V CC, solenoides de 24 V CC y cargas industriales de 48 V CC desde un solo tipo de relé. El modo de encendido aleatorio (sin cruce por cero) cambia la carga inmediatamente al activar la entrada de control sin esperar a que la corriente cruce por cero. Para cargas de CC, la conmutación de cruce por cero no es aplicable (la CC no tiene cruce por cero de CA), por lo que la conmutación aleatoria es el modo de funcionamiento correcto.

Especificaciones clave

Aislamiento de 4000 VI/O y compatibilidad con enchufe G2R-1-S

El aislamiento del fotoacoplador entre los circuitos de entrada y salida proporciona una rigidez dieléctrica de 4000 V, conforme a los requisitos del acoplador VDE 0884. Este nivel de aislamiento admite la conexión a circuitos donde la entrada de control y la salida de carga operan a potenciales de referencia significativamente diferentes y proporciona protección contra transitorios del lado de carga que llegan al circuito de control.

El G3R-ODX02SN utiliza el mismo espacio de enchufe de 5 pines que el relé de alimentación G2R-1-S de Omron. Los paneles que ya utilizan enchufes G2R-1-S (P2RF-05, P2RFZ-05 o P2RF-05-PU push-in) aceptan el G3R-ODX02SN directamente. Esta compatibilidad permite sustituir la conmutación de estado sólido por la conmutación de contacto mecánico en un diseño de panel existente sin necesidad de volver a cablear. El bloque de terminales de E/S G70A también acepta módulos de E/S G3R directamente.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre G3R-ODX02SN y G3R-OD201SN?

Ambos son relés de estado sólido G3R-I/O con salida de CC con la misma entrada de control de 5-24 V CC y corriente de carga de 2 A. El G3R-ODX02SN maneja un voltaje de carga de 4 a 60 VCC; el G3R-OD201SN maneja un voltaje de carga de 40 a 200 V CC a 1,5 A. Seleccione según el voltaje de suministro de la carga: el ODX02SN para cargas de 5 V/12 V/24 V/48 V CC, el OD201SN para cargas de 48 a 200 V CC.

P2: ¿Qué muestra el indicador LED en el G3R-ODX02SN?

El LED se ilumina cuando se activa la entrada de control: el relé está en estado ON y conmuta corriente a la carga. Este indicador visual confirma la activación del relé sin equipo de prueba, útil durante la puesta en servicio y el diagnóstico de fallas. Un LED encendido sin corriente de carga indica que el relé está activado pero el circuito de carga está abierto.

P3: ¿Se puede utilizar el G3R-ODX02SN directamente con una salida de transistor PLC?

Sí. Las salidas de transistor PLC NPN o PNP a 24 VCC se conectan directamente a la entrada de control. La entrada tiene una clasificación de 5 a 24 V CC y consume una pequeña corriente dentro del rango de salidas de transistor PLC estándar. No se requiere ninguna resistencia limitadora de corriente dentro del rango de voltaje de control de 5 a 24 VCC.

P4: ¿Qué causa que el relé no se apague (la carga permanece encendida)?

Causas comunes: voltaje de entrada de control superior a 1 VCC debido a una fuga del transistor del dispositivo de control (agregue una resistencia desplegable a la entrada de control); voltaje inducido desde conductores adyacentes en un haz de cables cuando los cables de control y de carga comparten el mismo conducto (cables de control y de carga separados). La falla interna del SSR (generalmente debido a una sobrecarga sostenida o una sobrecorriente excesiva) también puede causar una salida de conducción permanente.

P5: ¿Cuál es la corriente de entrada máxima que puede manejar el G3R-ODX02SN?

El relé soporta 8 A para una sobrecorriente de 10 ms. Esto cubre la irrupción de cargas de CC capacitivas y pequeñas inductivas. Para cargas con mayor irrupción (motores de CC grandes, bancos de capacitores grandes) verifique la corriente de irrupción máxima y la duración con esta clasificación. Los eventos repetidos de irrupción en el límite de la clasificación reducen la vida útil del SSR a través del estrés térmico acumulativo en el elemento de conmutación de salida.
