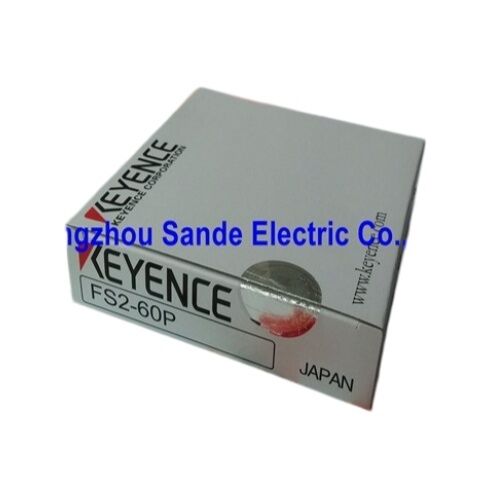

Sensor amplificador de fibra FS2-60P SHA22 (FS260P) FS2-60P FS260P FS2-60P

Keyence FS2-60P. Un amplificador de sensores de fibra óptica. PNP, 1224VDC, 250μs, 8 giros, luz encendida/oscura, zumbador, largo alcance, DIN Rail.

Resumen general

ElSe trata de un sistema de control de las emisiones de gases de escape.es un amplificador de fibra óptica montado en DIN de la serie FS2 de Keyence, que proporciona una salida PNP para la cabeza de detección conectada a través del cable de fibra óptica.

Amplifica y procesa la señal de luz recibida de la unidad de fibra conectada, aplicando la comparación de umbral digital para determinar si un objetivo está presente,y cambiar su salida PNP en consecuencia.

Tiempo de respuesta de 250 μs, recortador de sensibilidad de 8 vueltas para detección a larga distancia,y la capacidad de zumbido incorporado lo convierten en un amplificador con todas las características adecuado para las tareas de detección exigentes que los amplificadores de fibra básica no pueden manejar con fiabilidad.

The long-detecting-distance trimmer type designation reflects the FS2-60P's specific calibration optimised for detecting objects at the extended range that long-barrel or coaxial fiber optic units provide.

Cuando los amplificadores de fibra estándar establecen su umbral en un rango de sensibilidad estrecho adecuado para la detección difusa a corto alcance, the FS2-60P's 8-turn trimmer provides fine sensitivity adjustment across the wider range needed to distinguish target presence reliably at extended distances — where the signal difference between target and background is smaller and requires finer threshold placement.

Dos salidas separadas, la salida de control y la salida de estabilidad, proporcionan información diferente al controlador de la máquina.

La salida de control (100 mA como máximo) se enciende y apaga a medida que cambia el estado de detección, proporcionando la señal de detección primaria.

The stability output (50 mA max) indicates whether the measured light level is within the stable detection zone — a margin indicator that warns of marginal detection before the control output begins to show false triggersLa vigilancia de la salida de estabilidad advierte de antemano que la configuración del sensor necesita ajuste (contaminación de fibra, desviación de la posición del objetivo,o cambio de la condición de la superficie) antes de que se produzca un error de detección en la producción.

Especificaciones clave

Trimmer de sensibilidad a la vuelta 8  Umbral de precisión para larga distancia

Los amplificadores fotoeléctricos y de fibra estándar utilizan un potencialómetro de un solo giro o grueso para el ajuste del umbral,que sea adecuado para la detección a corta distancia cuando la señal sea fuerte y la colocación del umbral no sea crítica..

En distancias de detección más largas, el margen de señal la diferencia entre el nivel de luz detectado con el objetivo presente y con el objetivo ausente se reduce.Para fijar el umbral en la estrecha ventana entre estos dos niveles se requiere un ajuste fino que un cortador grueso no puede proporcionar.

El cortador de 8 vueltas del FS2-60P proporciona la resolución para colocar el umbral con precisión en esta ventana estrecha.dando al instalador un control de una octava parte de la rugosidad de un equivalente de un solo giro.

Esto se traduce directamente en una detección estable y confiable en los rangos extendidos que logran las unidades de fibra de larga distancia en el sistema FS2,cuando un umbral marginalmente extraviado produciría salidas intermitentes en condiciones de producción.

Luz encendida / oscura, temporizador y zumbador Configuración de campo sin recablear

Tres funciones en el FS2-60P son seleccionables por interruptor en la unidad en lugar de estar cableadas en la instalación:

Luz encendida / Oscuridaddetermina la polaridad de salida en relación con el nivel de luz detectado.

DARK-ON: la salida se enciende cuando la luz está bloqueada.

Modos de tiempoproporcionan un retraso de 40 ms en encendido o apagado, o el paso del temporizador.bloqueo momentáneo inducido por vibración sin filtrar eventos de detección genuinos de duración superior a 40 ms.

Esta es la solución común para reducir las alarmas de molestias de objetivos vibrantes o de paso parcial de alta frecuencia sin sacrificar la velocidad de detección de eventos más lentos.

Modo de sonidoproporcionar una retroalimentación sonora durante el funcionamiento: sonido cuando se enciende la salida de control, cuando se activa la salida de estabilidad (alarma) o en silencio.

El zumbador es más útil durante la configuración inicial para ajustar el umbral mientras se observa el objetivo,y en aplicaciones de monitoreo en las que la confirmación acústica de los eventos de detección complementa los indicadores LED.

Preguntas frecuentes

P1: La FS2-60P se ha descontinuado ¿cuál es el equivalente actual?

Keyence recomienda la serie FS-N40 como el reemplazo actual de la serie FS2.y características de visualización y calibración mejoradas en la generación FS2.

La serie FS-N utiliza el mismo sistema de cable de fibra óptica Keyence, por lo que las unidades de fibra existentes conectadas a los amplificadores FS2 pueden reutilizarse con los amplificadores FS-N40.Verifique la compatibilidad del conector de fibra con el modelo específico FS-N40 antes de instalarlo.

P2: ¿Cuál es la salida de estabilidad y cómo debe utilizarse en un sistema de control de la máquina?

La salida de estabilidad refleja el margen de detección ̇ si el nivel de luz recibido se encuentra dentro de la zona de detección estable o se acerca al borde del umbral donde es posible un cambio falso.Cuando la salida de estabilidad esté encendida (en su estado definido), la detección es fiable.

Cuando se enciende, señala la detección marginal antes de que la salida de control se vuelva poco confiable.

Conecte la salida de estabilidad a una entrada de PLC y configure una alarma de mantenimiento cuando se active la salida de estabilidad: esta es una advertencia anticipada de que la fibra necesita limpieza, realineación,o sustitución antes de que un fallo de detección provoque la parada de la máquina.

P3: ¿Puede utilizarse simultáneamente la función de temporizador en los modos de luz y oscuridad?

Sí, la función de temporizador funciona en la salida de control independientemente de la selección del modo "LIGHT-ON" o "DARK-ON".

El temporizador retrasa el cambio de salida (retraso de encendido: retrasa el cambio de OFF a ON en 40 ms; retraso de OFF: retrasa el cambio de ON a OFF en 40 ms).Tanto el interruptor del modo de funcionamiento como el interruptor del temporizador son independientes cualquier combinación de ON/DARK-ON con ON-delay/OFF-delay/bypass es válida.

P4: ¿Qué unidades de fibra son compatibles con el FS2-60P?

El FS2-60P es compatible con las unidades de fibra de la serie FS de Keyence, incluidos los tipos coaxial, difuso estándar y de haz transversal de la serie FU diseñados para el sistema de amplificadores FS2.Las unidades de fibra se enchufan en los puertos de entrada de fibra del amplificador ‡ puertos emisor y receptor para el haz transversal, puerto único para los tipos difusos.

Cuando se utilizan unidades de haz transversal, tanto las fibras emisoras como las receptoras se conectan a los dos puertos de fibra del FS2-60P; el amplificador impulsa el emisor y recibe la señal de fibra del detector simultáneamente.

P5: El consumo de corriente se indica como 35 mA ¿Esto incluye la corriente de carga extraída a través de la salida de control?

No. El consumo de corriente de 35 mA es la corriente de alimentación que el propio amplificador obtiene de la alimentación de 12 24 V de corriente continua para su circuito interno oscilador, comparador, LEDs indicadores, zumbador.

La corriente de carga de salida, la corriente que fluye a través de la entrada del PLC o la bobina de relé conectada a la salida de control, se suma a este consumo de corriente de suministro.Corriente de alimentación total de 35 mA (sensor) más corriente de carga (hasta 100 mA para la salida de control).

Para el dimensionamiento de la fuente, se asume un total de hasta 135 mA en los terminales de alimentación del amplificador si la salida está cargada a su capacidad máxima de 100 mA.
