Las plataformas inteligentes IC200UEX736-D IC200UEX736D

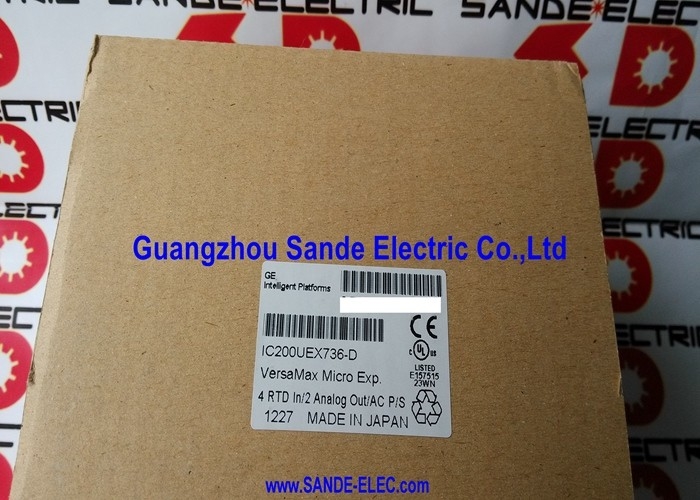

GE Fanuc IC200UEX736-D | Módulo de expansión VersaMax Micro RTD — Pt100 / −100 a +600 °C / 2/3 cables / 2 salidas analógicas / Revisión D

RTD y expansión de salida analógica en un micromódulo VersaMax

El IC200UEX736-D es el módulo de expansión RTD para la plataforma VersaMax Micro PLC, que proporciona capacidad de medición del detector de temperatura de resistencia (RTD) Pt100 junto con dos salidas analógicas, todo en el formato compacto de módulo de expansión a presión que caracteriza a la gama VersaMax Micro.

Los sensores Pt100 RTD son el estándar en la medición de temperatura de procesos industriales y se encuentran en todos los sectores, desde el procesamiento de alimentos hasta plantas químicas y sistemas HVAC. La designación Pt100 significa que el sensor tiene una resistencia nominal de 100 ohmios a 0 °C, y la resistencia aumenta linealmente con la temperatura. El IC200UEX736-D lee este cambio de resistencia y lo convierte a un valor de temperatura accesible en el programa VersaMax Micro PLC.

El rango de temperatura cubierto (de −100 °C a +600 °C) cubre la mayoría de los requisitos estándar de medición de temperatura de procesos industriales. Las aplicaciones de baja temperatura, como almacenamiento en frío, monitoreo de procesos criogénicos y sistemas de refrigeración, se cubren en el extremo inferior. Las aplicaciones de alta temperatura, como el monitoreo de hornos, los procesos de tratamiento térmico y las temperaturas del sistema de vapor, se cubren en el extremo superior del rango.

La sección de dos salidas ofrece salidas analógicas de tensión y corriente. Las salidas de voltaje controlan entradas de puntos de ajuste analógicos en controladores de velocidad, entradas de puntos de ajuste de temperatura en calentadores proporcionales o cualquier dispositivo de proceso con entrada de voltaje. Las salidas de corriente (normalmente de 4 a 20 mA) sirven a los dispositivos de bucle de corriente industriales estándar (válvulas proporcionales, variadores de velocidad y transmisores de proceso) donde la inmunidad del bucle de corriente al error de resistencia del cable proporciona una transmisión de señal confiable a través de distancias de cableado más largas.

Especificaciones clave

Cableado RTD: 2 cables frente a 3 cables

El IC200UEX736-D admite conexiones RTD Pt100 de 2 y 3 cables:

2 hilos:El sensor se conecta mediante dos cables. La resistencia del cable se suma directamente a la resistencia medida del sensor, introduciendo un error de lectura de temperatura proporcional a la longitud y la resistencia del cable. Adecuado para tramos de cable cortos donde los requisitos de precisión de medición permiten este error.

3 hilos:Un tercer cable permite que el módulo mida y compense la resistencia del cable. El tercer cable sigue el mismo camino que los cables de señal, midiendo la resistencia del cable y el módulo la resta de la medición de resistencia total. Esto reduce drásticamente el error de resistencia del cable, lo que hace que los cables de 3 hilos sean adecuados para tramos de cables más largos donde los de 2 hilos introducirían una desviación inaceptable en la lectura de temperatura.

Preguntas frecuentes

P1: ¿Cuántos módulos IC200UEX736-D se pueden conectar a un Micro PLC VersaMax?

La plataforma VersaMax Micro admite un máximo de 4 módulos de expansión en total. El IC200UEX736-D cuenta como un módulo de expansión. Si se necesita expansión RTD junto con otros tipos de expansión (E/S discretas, E/S analógicas), todos los módulos de expansión comparten el máximo de 4 módulos. Planifique la configuración de expansión dentro de este límite antes de especificar varios tipos de módulos de expansión.

P2: ¿Qué precisión Pt100 proporciona el IC200UEX736-D?

La precisión de la medición de Pt100 RTD en la práctica depende de la resolución ADC del módulo, la clase RTD (DIN clase A o clase B) y la calidad del cable. La opción de cableado de 3 hilos elimina el error de resistencia del cable; Los 2 hilos añaden un error de resistencia del cable proporcional a la longitud del cable. Utilice sensores Pt100 de clase A y cableado de 3 cables para obtener la mejor precisión en aplicaciones exigentes de medición de temperatura.

P3: ¿Puede el IC200UEX736-D medir RTD Pt1000 o Ni100, o solo Pt100?

El IC200UEX736-D está especificado para sensores Pt100 RTD. Los RTD Pt1000 y Ni100 tienen características de resistencia diferentes y no son compatibles con un módulo calibrado para Pt100. Para Pt1000 u otros tipos de RTD, verifique si la plataforma VersaMax Micro ofrece un módulo de expansión alternativo que admita el tipo de sensor requerido.

P4: ¿Qué cable de conexión se requiere para conectar el IC200UEX736-D al Micro PLC VersaMax?

Los módulos de expansión VersaMax Micro se conectan a la unidad PLC base mediante un cable de expansión corto incluido con el módulo (generalmente IC200CBL501 o equivalente). El cable conecta el módulo de expansión al último módulo de la cadena de expansión o directamente al puerto de expansión del PLC base. Confirme el número de pieza del cable en la documentación del módulo.

P5: ¿De dónde se obtiene el IC200UEX736-D?

A través del suministro de productos de Soluciones de automatización de Emerson (anteriormente GE Fanuc) y a través del mercado de repuestos de VersaMax Micro: distribuidores de automatización industrial y proveedores excedentes probados. La revisión -D identifica la generación del hardware; Confirme la revisión D específicamente del módulo instalado si se requiere una coincidencia de revisión para un reemplazo de instalación certificado.
