FANUC A44L-0001-0165#150A. ∙ Sensor de corriente (bobina) ∙ 150A / Detector de corriente para amplificadores de servo y huso

Corriente del motor ∙ Medida aquí, controlada en todas partes

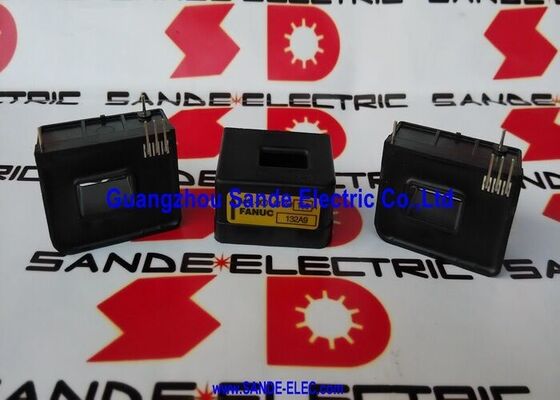

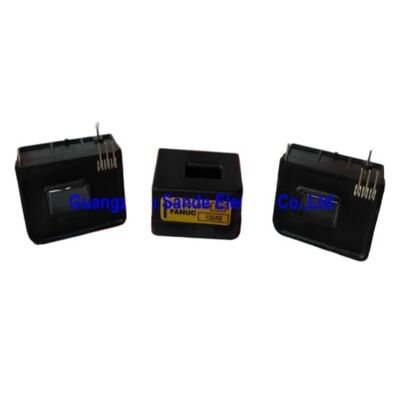

El A44L-0001-0165#150A es el sensor de corriente de 150A de FANUC, el detector de tipo bobina que mide la corriente real de fase del motor que fluye en un servo o amplificador de husillo de FANUC.El sufijo # 150A especifica la calificación actual: este sensor está diseñado para medir con precisión corrientes de hasta 150 A RMS, lo que corresponde al rango de corriente de clases específicas de servo o amplificadores de husillo que requieren este sensor.

En un servo o sistema de accionamiento por husillo FANUC, el control de la corriente de circuito cerrado del accionamiento depende de una medición precisa en tiempo real de la corriente del motor.El sensor de corriente se encuentra en el circuito de alimentación los cables de fase del motor pasan a través del núcleo toroidal del sensor, y el sensor emite una señal proporcional al circuito de retroalimentación actual de la unidad. Esta señal le dice al amplificador exactamente cuánta corriente está fluyendo al motor en cada momento.El algoritmo de control servo utiliza esta medida para regular el par con la precisión requerida para el movimiento del eje CNC y el control de la velocidad del husillo.

Si el sensor de corriente falla o se lee incorrectamente, el amplificador no puede cerrar adecuadamente su bucle de control de corriente.El resultado es típicamente una alarma de sobrecorriente. La unidad se activa en una lectura de corriente falsa que aparece como sobrecorriente.El modo de falla depende de si el sensor lee cero (fallo de circuito abierto) o un valor errático.

Especificaciones clave

Seleccionar el valor de corriente correcto

El sufijo # 150A no es arbitrario la potencia de corriente debe coincidir con el módulo de amplificador específico al que sirve el sensor.y el sensor de corriente debe especificarse para esa clasificaciónUn sensor situado por debajo de la potencia máxima del amplificador puede estar saturado o dañado.Un sensor con un valor nominal significativamente superior a la corriente real proporciona una resolución de señal proporcionalmente menor.

Las calificaciones disponibles en la familia de cubiertas A44L-0001-0165: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A y 600A.Confirme la calificación requerida en el manual de mantenimiento del amplificador FANUC o en la etiqueta del sensor instalado antes de ordenar un reemplazo.

Preguntas frecuentes

P1: ¿Cómo se diagnostica un sensor de corriente fallido en un sistema de accionamiento FANUC?

A failed current sensor typically produces an overcurrent alarm that appears immediately at drive energisation — before significant current can actually flow — or produces an axis/spindle that operates erratically and cannot hold speed. inspeccionar físicamente el sensor en busca de grietas, quemaduras o daños mecánicos. sustituirlo por un sensor conocido de la misma potencia de corriente que el ensayo definitivo.Si la alarma de sobrecorriente desaparece con el sensor de reemplazo, el original ha fracasado.

P2: ¿Se puede sustituir el A44L-0001-0165#150A por un sensor de corriente diferente?

No. El valor de corriente debe coincidir con las especificaciones del amplificador. Un sensor de 200A en una posición de amplificador de 150A funcionaría a un nivel de señal reducido y puede no proporcionar una resolución de retroalimentación adecuada.Un sensor de 100A en una posición de amplificador de 150A se saturaría en la corriente máxima del amplificadorSiempre utilice el valor de corriente exacto especificado para el amplificador instalado.

P3: ¿Es el A44L-0001-0165 un sensor de efecto Hall o un transformador de corriente?

El A44L-0001-0165 se describe como un detector de corriente de tipo bobina con un formato de transformador de corriente.y el sensor emite una señal proporcional a través de la inducciónLos sensores de corriente de efecto Hall suelen describir su salida como una señal de corriente continua precisa (capaz de medir corrientes de corriente continua y de corriente alterna),mientras que los detectores basados en transformadores miden la corriente del motor CA ‡ apropiada para la corriente de la fase del motor CA en los servo y amplificadores de husillo FANUC.

P4: ¿Existen diferencias de compatibilidad entre la serie A44L-0001-0165 y otras series de sensores de corriente FANUC?

FANUC utiliza varias series de sensores actuales en sus generaciones de accionamiento. The A44L-0001-0165 is the sensor series for its specific amplifier family — other sensor series (different A44L numbers) may be physically similar but have different output characteristics or mounting arrangementsConfirme el número de pieza completo del sensor instalado antes de ordenar un reemplazo.

P5: ¿De dónde proviene el A44L-0001-0165#150A?

A través del mercado de repuestos de componentes de accionamiento de FANUC, los distribuidores de piezas de amplificadores FANUC, los especialistas en reparación y los proveedores de excedentes probados.La serie A44L-0001-0165 en corrientes nominales múltiples es un elemento de reemplazo estándar en el mercado de repuesto de FANUC servo y accionamiento por husillo. Especifique el sufijo # 150A la clasificación actual determina la selección.
