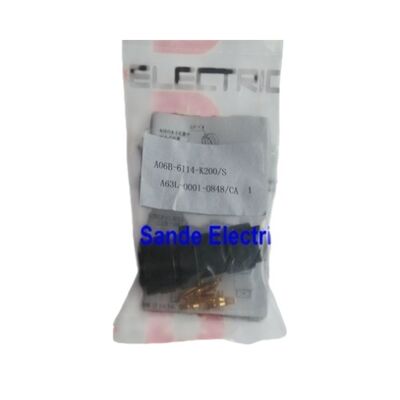

Encuadrador FANUC Conector lateral A06B-6114-K200S / A63L-0001-0848CA

10 pines. Entrada directa. Enchufe de retroalimentación del motor. Servomotor de la serie Alfa i compatible.

El conector que completa el ciclo de retroalimentación

Cada sistema de servo CNC FANUC depende de una cadena ininterrumpida de comunicación: desde el controlador CNC, a través del servo amplificador, por el cable de codificación y en el codificador de pulso incorporado del motor.Esa cadena sólo es tan confiable como su conexión física más débil. The A06B-6114-K200S — also referenced under the FANUC component number A63L-0001-0848CA — is the encoder-side connector plug that forms the critical interface between the encoder feedback cable and the servo motor.

Estos son los conectores que terminan dañados durante el mantenimiento, corroídos después de años de exposición al refrigerante, o simplemente desgastados a través de ciclos de montaje de cables repetidos.Tener el reemplazo correcto a mano significa que un fallo de retroalimentación se resuelve en minutos, no días.

Resumen del producto

CA vs. CB Dos variantes, un mismo propósito

La familia A63L-0001-0848 viene en dos configuraciones de salida de cable.Variante CA(este conector) sale del cable recto a lo largo del eje del cuerpo del conector.Variante CBlas salidas a 90 grados el cable se dobla perpendicularmente al eje del conector.

En las instalaciones estrechas donde un cable que corre axialmente se estropearía contra una estructura adyacente, el conductor de un motor puede utilizar un conductor de alta velocidad.el estilo del codo (CB) es la opción prácticaCuando el enrutamiento del cable axial está limpio y sin obstrucciones, el estilo CA recto es estándar.que acelera la degradación tanto del conector como del cable.

Lo que lleva este conector

La configuración de 10 pines lleva todas las señales necesarias para el codificador de pulsos (encodificador) instalado en los servomotores de la serie FANUC Alpha i. Estas incluyen:

• Señales de retroalimentación de posiciónLos datos de pulso de alta resolución que indican al servoamplificador exactamente dónde está el eje del motor en todo momento
• Líneas de repuesto de la batería— the low-current supply that preserves absolute position data in the encoder's memory when main power is off (critical for absolute pulse coder motors that eliminate the need for reference return on power-up)
• Líneas de comunicación en serie- para el protocolo de interfaz de codificador en serie FANUC utilizado por el codificador de pulso Alpha i
• Conexiones de escudo/tierra es esencial para la inmunidad al ruido, dado que estas líneas de señal corren junto a cables de alta corriente del motor en el mismo conducto del cable

Cada uno de esos 10 contactos debe estar limpio, completamente sentado y mecánicamente seguro.o pérdida completa del eje y la presentación del fallo es a menudo intermitente, haciendo un conector marginal una de las fallas más difíciles de diagnosticar.

Servomotores y sistemas compatibles

El conector A06B-6114-K200S está diseñado para conexiones de codificadores de servomotores CA de la serie Alpha i de FANUC, según lo documentado en los manuales de descripción de los servomotores de la serie Beta y Alpha i de FANUC.Las series de motores compatibles documentadas donde aparece este estilo de conector incluyen::

• Servomotores de la serie Alpha i de FANUC (familias αiS y αiF)
• Servomotores de la serie Beta i de FANUC (serie βiS ?? donde se especifican las conexiones del eje L y M para los amplificadores A06B-6114-H304 y similares)
• Servomotores FANUC utilizados con módulos de amplificadores SVM de la serie αi (serie A06B-6114).
• Servomotores de robots en controladores de robots FANUC que utilizan sistemas de servo basados en FSSB estándar

El conector se conecta con el conjunto de cables del lado del amplificador correspondiente a través de un mecanismo de caparazón de metal de cierre estándar,que proporciona tanto la continuidad eléctrica como la retención mecánica contra la desconexión accidental.

Cuando este conector aparece en una orden de trabajo

En un taller de máquinas ocupado, este conector aparece típicamente en tres escenarios:

Planificación de reemplazo de cable.Los cables de codificación tienen ciclos de vida flexibles definidos.el conector del lado del motor viene con él o se reemplaza por separado si el cuerpo del cable todavía está en funcionamiento pero el extremo del conector ha sufrido daños.

Choque o daño mecánico.Un choque de la máquina que tira del cable del codificador puede dañar el cuerpo del conector, empujar los pines de nuevo en la carcasa, o romper la cáscara de bloqueo.reemplazar sólo el conector de motor y volver a terminar es a menudo el más rápidoEs más barato.

Corrosión y contaminación por contacto.En entornos con neblina de refrigerante, el conector del codificador está expuesto en el extremo del motor.La contaminación por contacto puede causar degradación de la señal.El reemplazo del conector restaura la calidad original del contacto.

Un par de palabras sobre los sustitutos y la calidad

El protocolo de señal del codificador FANUC es sensible. El codificador de pulso emite datos en serie a altas frecuencias, y cualquier aumento de la resistencia de contacto, la capacidad añadida de una carcasa de conector mal blindada,o desajuste dimensional que permita el juego mecánico en la interfaz de contacto degradará la integridad de la señal.El uso de un sustituto dimensionalmente compatible pero eléctricamente inferior puede parecer que funciona al principio, luego producen alarmas de codificación intermitentes bajo expansión térmica, vibración o después de unos pocos cientos de ciclos de flexibilidad.

Para una máquina de producción, el coste de un conector correctamente especificado es insignificante en comparación con el coste de una reparación repetida o de un evento no planificado.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el A06B-6114-K200S y el A06B-6114-K200E?

La diferencia es la dirección de salida del cable. El sufijo S indica una salida de cable recta (axial) el cable corre paralelo al eje del conector a medida que sale del extremo del motor.El sufijo E indica una configuración de codo (90 grados) donde el cable se dobla perpendicularmente. El A63L-0001-0848CA corresponde a la versión recta. Elija según el espacio disponible en el puerto de codificación de su motor y cómo se envía el cable de codificación en la máquina.

P2: ¿Es el A06B-6114-K200S el mismo conector utilizado en todos los servomotores FANUC Alpha i?

Esta familia de conectores cubre una amplia gama de motores de las series Alpha i y Beta i, pero FANUC utiliza diferentes especificaciones de conectores en todas las generaciones y familias de motores.Verifique siempre la compatibilidad con la documentación de su motor específico o el cuerpo de conector existente en el motor antes de pedirPara los motores de las familias αiS y βiS emparejados con módulos amplificadores de la serie 6114, el A06B-6114-K200S / A63L-0001-0848CA es el conector de retroalimentación del lado del motor documentado.

P3: ¿Puede este conector ser terminado de nuevo en el campo, o requiere un reemplazo completo del conjunto del cable?

Los pines se soldan o enroscan en la carcasa del conector, y un técnico cualificado puede quitar la carcasa,Preparar de nuevo los extremos del cableSin embargo, la calidad de la terminación, en particular la continuidad de blindaje y la profundidad de asiento de los pines, es crítica.Un conector mal terminado es a menudo peor que el fallo originalPara las máquinas de producción, el uso de un cable preensamblado o un nuevo kit de conectores es típicamente más confiable que la terminación de campo bajo presión de tiempo.

P4: ¿Qué alarmas del codificador FANUC indican típicamente un problema del conector en lugar de un fallo del codificador de pulso?

The most common alarm pattern associated with a marginal connector is an intermittent SV0358 (disconnected encoder) or similar communication error that clears on power cycling or when the cable is physically disturbedUna alarma de codificador que aparezca constantemente, sin ningún movimiento del cable, es más probable que indique un fallo del codificador de pulso o un problema de batería.Si la alarma es reproducible flexionando el cable cerca del conector del motor, el conector o el extremo del cable es lo primero que debe inspeccionarse y reemplazarse.

P5: ¿Cuál es la relación entre los números de piezas A06B-6114-K200S y A63L-0001-0848CA?

Ambos números se refieren al mismo conector físico.El A06B-6114-K200S es el número de orden de nivel de sistema FANUC utilizado en los catálogos de amplificadores y accesorios de cables.. El A63L-0001-0848CA es el número de pieza FANUC a nivel de componente para el conector en sí, que hace referencia cruzada a la designación subyacente de la serie de conectores JAE (JN2DS10SL2-R).Cuando se abastecen de los proveedores del mercado de repuestos de FANUC, cualquiera de los números identificará la parte correcta, pero siempre confirme que el sufijo CA (derecha) frente a CB (codo) coincide con sus requisitos de instalación.
