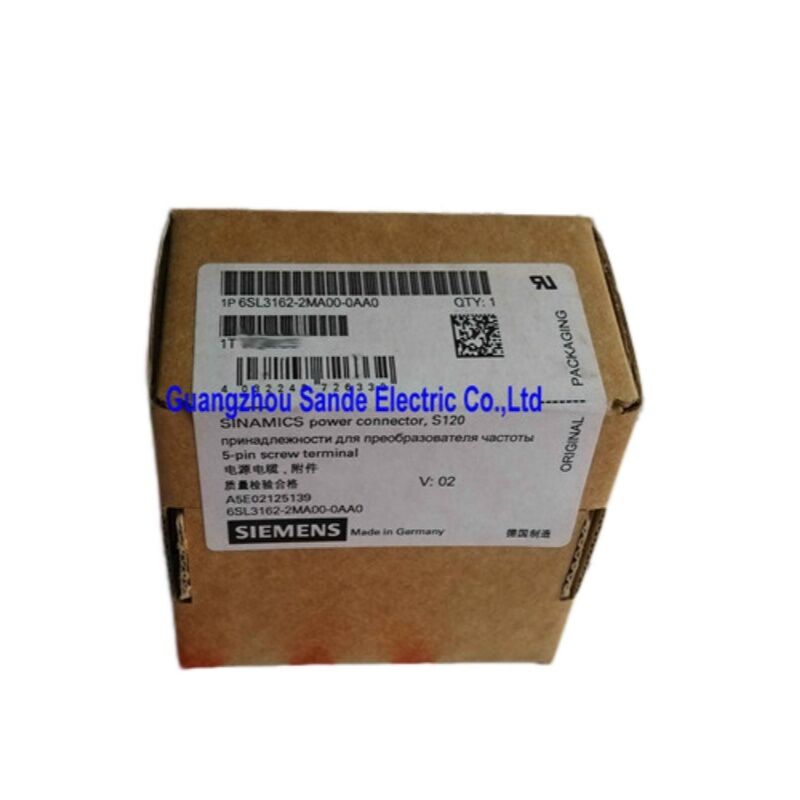

Conector de Alimentación para Servodrive SINAMICS S120 — 6SL3162-2MA00-0AA0

La Conexión Que Mantiene Su Drive en Funcionamiento

En un sistema de servodrive, el conector de alimentación es fácil de pasar por alto, hasta el día en que falla. El 6SL3162-2MA00-0AA0 es un conector de alimentación de motor genuino de la serie Siemens SINAMICS S120, diseñado específicamente para la interfaz de alimentación del bus DC y del motor en módulos de drive S120 en formato booksize y chassis. Es el punto físico donde la potencia controlada sale del drive y llega al motor, y su integridad determina directamente si todo el eje funciona según las especificaciones o genera fallos.

Este no es un conector industrial genérico con una etiqueta Siemens. El 6SL3162-2MA00-0AA0 es un componente diseñado específicamente para la plataforma S120, con una geometría de contacto, clasificaciones de corriente y mecanismos de bloqueo que coinciden exactamente con la interfaz mecánica y eléctrica del drive.

Qué es Realmente el 6SL3162-2MA00-0AA0

El 6SL3162-2MA00-0AA0 pertenece a la familia de accesorios SINAMICS S120, específicamente al juego de conectores de alimentación utilizado en el lado de salida del motor de los módulos de potencia S120 de un solo eje y de doble eje. Proporciona la interfaz de acoplamiento para los terminales de fase del motor U, V, W y, según la configuración, las conexiones del bus DC, con un robusto sistema de contacto de jaula de resorte o de tornillo diseñado para mantener un contacto fiable de baja resistencia bajo las condiciones de vibración y ciclos térmicos que son condiciones estándar dentro de un armario de control activo.

Siemens diseñó el sistema de conectores S120 con bloqueo asistido por herramienta para evitar desconexiones accidentales durante el funcionamiento de la máquina, una consideración de seguridad crítica cuando la carga conectada es un servomotor sin escobillas bajo control de par activo.

Especificaciones Técnicas

• Número de Pieza: 6SL3162-2MA00-0AA0
• Serie de Drive Compatible: SINAMICS S120 Booksize / Chassis
• Función: Conector de salida de potencia del motor (terminales de fase U/V/W)
• Tipo de Contacto: Bloque de terminales de tornillo / jaula de resorte
• Tensión Nominal: Hasta 690 V AC
• Corriente Nominal: Según la clasificación del módulo S120 (adaptada a la capacidad de salida del drive)
• Sección del Conductor: Compatible con calibres de cable de alimentación S120 estándar
• Mecanismo de Bloqueo: Bloqueo positivo asistido por herramienta
• Material de la Carcasa: Termoplástico reforzado, clasificado UL 94 V-0
• Clasificación IP (acoplado): IP20 en instalación estándar en armario
• Cumplimiento: Componente reconocido por CE, UL

Dónde se Utiliza Este Conector

El SINAMICS S120 es una de las plataformas de drives de servodrive y vectoriales más desplegadas en la automatización industrial a nivel mundial. Alimenta ejes de servodrive en máquinas herramienta, líneas de envasado, imprentas, maquinaria de procesamiento de plásticos, bancos de pruebas y una amplia gama de equipos de manipulación de materiales. El formato booksize del S120, donde múltiples módulos de un solo o doble eje comparten un bus DC común en un carril de montaje, es la arquitectura estándar para sistemas de servodrive multieje en aplicaciones de rendimiento medio a alto.

En esta arquitectura, el conector de potencia del motor se retira y se vuelve a conectar cada vez que se repara, reemplaza o se reconfigura un módulo de drive. A lo largo de la vida útil de una máquina de producción, ese conector puede desconectarse y volver a conectarse docenas de veces. El desgaste de los contactos, la fatiga de los tornillos de los terminales y el estrés de la carcasa por el manejo repetido son mecanismos de fallo reales, por lo que tener un conector de repuesto genuino disponible en el inventario de piezas de repuesto es una práctica estándar para cualquier equipo de mantenimiento que opere sistemas S120.

Por Qué la Calidad del Conector Importa Más de lo que Parece

Un conector de alimentación defectuoso en un servodrive no siempre se anuncia con un código de fallo limpio. Más a menudo, la degradación es gradual. Una mayor resistencia de contacto en un terminal de fase genera un calentamiento asimétrico. Ese calor acelera la degradación del aislamiento en el cable adyacente. El drive comienza a registrar fallos intermitentes de sobrecorriente o desequilibrio de fase que se borran al reiniciar y parecen no estar relacionados con el conector. Para cuando se identifica la causa raíz, es posible que también sea necesario reemplazar la terminación del cable.

El uso de un 6SL3162-2MA00-0AA0 genuino elimina este riesgo en la fuente. El chapado de los contactos, la tensión del resorte y la especificación de par se adaptan a las pruebas de validación propias de Siemens para la interfaz S120. Los conectores de terceros con dimensiones nominalmente similares pueden encajar, pero la resistencia de contacto, la capacidad de corriente nominal y la fuerza de retención a largo plazo no siempre son equivalentes, y en un drive que puede estar conmutando cientos de amperios, esas diferencias importan.

Notas de Instalación y Reemplazo

Reemplazar el 6SL3162-2MA00-0AA0 es un procedimiento sencillo para un técnico de drives cualificado, pero requiere una estricta adhesión al aislamiento de seguridad antes de que comience cualquier trabajo. El bus DC del S120 retiene carga después de que se desconecta la alimentación principal; verifique siempre que el voltaje del bus DC se haya descargado a un nivel seguro utilizando un medidor calibrado antes de tocar cualquier terminal de alimentación.

Al conectar los cables de fase del motor, siga la especificación de par indicada en la etiqueta del conector o en el manual de instalación de hardware del S120. Los terminales con par insuficiente son una causa principal de fallos de contacto intermitentes; los terminales con par excesivo corren el riesgo de agrietar la carcasa o dañar la rosca del inserto. Pele el aislamiento del cable hasta la longitud precisa indicada para el terminal; el conductor desnudo en exceso expuesto más allá de la entrada del terminal es una violación de la distancia de fuga en un armario de alto voltaje.

Después de reconectar, verifique la asignación de fase (secuencia U-V-W) con la placa de características del motor antes de volver a energizar el drive. La transposición de fase en un servomotor bajo control vectorial provoca una inversión de par inmediata, que en un sistema cargado puede resultar en daños mecánicos.

Referencia de Módulo S120 Compatible

Siempre cruce referencias con el manual de instalación de hardware (HIM) específico del S120 para su variante de drive antes de realizar el pedido.

Preguntas Frecuentes

P1: ¿Con qué drives y módulos es compatible el 6SL3162-2MA00-0AA0?

El 6SL3162-2MA00-0AA0 está diseñado para la serie SINAMICS S120, específicamente para los módulos de potencia en formato booksize y chassis utilizados en sistemas de servodrive multieje. Sirve como conector de salida de potencia del lado del motor que cubre los terminales de fase U, V y W donde el drive se conecta al servomotor o motor de inducción. La compatibilidad abarca los módulos de un solo eje y de doble eje S120 en formato booksize, así como los módulos de potencia en formato PM340. Antes de realizar el pedido, confirme la compatibilidad consultando el manual de instalación de hardware de su módulo S120 específico; Siemens publica la asignación del conector para cada variante de módulo, y la verificación cruzada lleva menos de dos minutos. Las dimensiones físicas de la carcasa del conector y la disposición de los terminales están estandarizadas en toda la gama de módulos compatibles, pero la corriente nominal del cable de acoplamiento debe coincidir con la corriente de salida nominal del drive.

P2: ¿Puedo usar un conector de terceros o genérico como sustituto del 6SL3162-2MA00-0AA0?

Físicamente, algunos conectores de terceros con paso de pines y geometría de carcasa coincidentes se ajustarán a la interfaz S120. Si deben usarse es otra cuestión. El 6SL3162-2MA00-0AA0 está clasificado y validado para las condiciones específicas de corriente, voltaje y térmicas producidas por los módulos de drive S120. Las alternativas no Siemens varían ampliamente en la calidad del chapado de los contactos, la fuerza de retención del resorte y la resistencia a la temperatura. En una aplicación de servodrive donde el drive gestiona ciclos de carga dinámicos (acelerando y desacelerando motores repetidamente durante un turno), el conector está bajo estrés térmico continuo. Una resistencia de contacto incluso unos pocos miliohmios más alta de lo especificado genera calor medible a lo largo de miles de ciclos. Para una máquina que funciona en producción continua, usar un conector genuino verificado es la opción de menor riesgo y, en última instancia, de menor costo. Para un banco de pruebas no crítico o una aplicación de baja carga, un conector de terminales industrial de calidad de un fabricante de renombre puede ser aceptable como medida temporal, pero debe tratarse exactamente como tal.

P3: ¿Cómo sé si mi conector de alimentación S120 necesita ser reemplazado?

Los indicadores más fiables de un conector de alimentación de motor degradado son la decoloración térmica en o cerca de la carcasa del conector, fallos intermitentes del drive relacionados con la fase que se borran al reiniciar sin una causa eléctrica clara, y cualquier signo de arco o carbonización en los contactos del terminal. En una inspección de mantenimiento preventivo rutinaria, utilice un termómetro infrarrojo o una cámara térmica en las conexiones de alimentación del motor mientras el drive está bajo carga; una conexión saludable funciona a la temperatura ambiente del armario; una conexión degradada muestra un aumento medible de temperatura por encima de los terminales vecinos. Físicamente, verifique si los tornillos de los terminales están flojos (reapriete según especificación si es necesario), inspeccione la carcasa en busca de grietas causadas por un par excesivo o estrés mecánico, y busque decoloración u oxidación superficial en las caras de los contactos. Cualquiera de estas condiciones justifica el reemplazo del conector antes de que se desarrolle un fallo.

P4: ¿Es este conector compatible con las series SINAMICS S110, S150 o G120?

No. El 6SL3162-2MA00-0AA0 es específico de la plataforma S120. Si bien Siemens utiliza una convención de nomenclatura basada en familias en toda la gama SINAMICS, los formatos de conectores mecánicos, las disposiciones de los terminales y las geometrías de las carcasas difieren entre las series S110, S120, S150 y G120. Intentar ajustar un conector S120 a un módulo S110 o G120 resultará en una falta de coincidencia física o, en el peor de los casos, un ajuste incorrecto que parece encajar pero no establece un contacto eléctrico fiable. Siempre verifique la serie completa del drive y el tipo de módulo específico contra la documentación de hardware de Siemens antes de adquirir conectores de repuesto. El prefijo del número de pieza específico de S120 6SL3162 es el identificador principal que confirma que esta pieza pertenece a la gama de accesorios S120.

P5: ¿Qué pasos de seguridad son obligatorios antes de reemplazar el conector de alimentación en un drive S120?

El aislamiento de seguridad en un sistema S120 requiere más que apagar el interruptor principal. Los condensadores del bus DC del S120 retienen una carga almacenada significativa después de desconectar la alimentación principal; en un sistema S120 completamente dimensionado, esto puede ser de varios cientos de voltios DC, lo cual es letal. El procedimiento obligatorio es: aislar el suministro principal y aplicar bloqueo/etiquetado de acuerdo con su protocolo de seguridad del sitio; esperar el tiempo de descarga especificado en el manual de hardware del S120 para su variante de módulo (típicamente de dos a cinco minutos como mínimo); verificar el voltaje del bus DC utilizando un medidor calibrado con clasificación CAT III o CAT IV antes de tocar cualquier terminal. Solo después de confirmar que el voltaje del bus está por debajo de 50V DC es seguro proceder con el trabajo en el conector. Además, asegúrese de que el motor esté mecánicamente en reposo y no pueda ser impulsado por una carga externa o la gravedad antes de desconectar los cables de fase. Estas no son precauciones que deban abreviarse bajo presión de tiempo; la plataforma S120 opera a voltajes que son fatales al contacto.

Las especificaciones del producto están sujetas a cambios. Siempre verifique contra el manual de instalación de hardware actual de Siemens SINAMICS S120 para su configuración de drive específica antes de la instalación.
