| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |
| Número de modelo | 6GK1562-2AA00 |
Servicios de Comunicación:

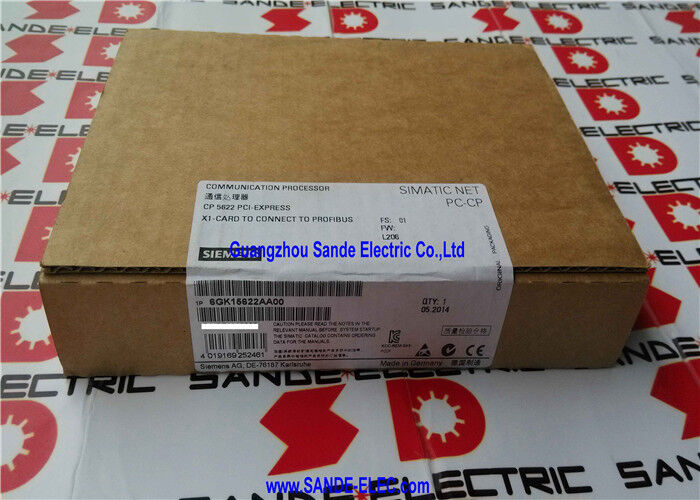

El Siemens 6GK1562-2AA00 es el CP 5622, un procesador de comunicaciones PCIe X1 que conecta un PC estándar o un PG (dispositivo de programación) de Siemens a redes industriales PROFIBUS y MPI.
Es el puente de hardware práctico entre el mundo de la ingeniería — donde STEP 7, TIA Portal, SIMATIC PDM y STARTER se ejecutan en ordenadores Windows — y la infraestructura de bus de campo de la planta de producción donde los PLC, variadores, instrumentos y controladores de procesos se comunican a través de PROFIBUS DP y MPI.
PROFIBUS DP, el bus de campo dominante en las instalaciones de automatización de procesos y de fábricas europeas y globales a través de los años 90 y 2000, continúa siendo la columna vertebral de comunicación de enormes cantidades de equipos de automatización instalados en todo el mundo.
Cada Siemens S7-300, S7-400, S7-1500, módulo de E/S distribuida, variador SIMOREG DC y variador SINAMICS configurado para PROFIBUS utiliza este protocolo.
Conectar un PC a esa red para programación, puesta en marcha, diagnóstico o gestión de activos requiere hardware como el CP 5622, una tarjeta cuya pequeña huella y interfaz PCIe la convierten en la opción natural para las estaciones de trabajo de ingeniería modernas.
El formato físico PCIe X1 es el elemento clave de compatibilidad de hardware.
Mientras que las tarjetas originales CP 5611 y CP 5613 utilizaban ranuras PCI convencionales (que ya no están presentes en la mayoría de las placas base de ordenadores de sobremesa y estaciones de trabajo de generación actual), la ranura PCIe X1 es estándar en prácticamente todas las plataformas de ordenadores de sobremesa y estaciones de trabajo fabricadas desde mediados de los 2000.
El CP 5622 cabe en cualquier ranura PCIe independientemente del número de carriles — una tarjeta X1 funciona correctamente en ranuras mecánicas X1, X4, X8 o X16 — lo que la hace compatible con cualquier PC estándar o estación de trabajo de ingeniería sin necesidad de una selección específica de ranura.
| Parámetro | Valor |
|---|---|
| Designación del producto | CP 5622 |
| Interfaz | D-Sub de 9 pines (PROFIBUS / MPI) |
| Velocidad de transferencia | 9.6 kbit/s – 12 Mbit/s |
| Tipo de ranura | PCIe X1 (cabe en x4, x8, x16) |
| Protocolo | PROFIBUS DP y MPI |
| Soporte de SO | Windows de 32 y 64 bits |
| Maestro DP Clase 1 | Sí (cíclico, nativo) |
| Maestro DP Clase 2 | Sí (con SOFTNET-PB DP) |
| Esclavo DP | Sí (con SOFTNET-PB DP Slave) |
| Comunicación S7 | Sí (con SOFTNET-PB S7) |
| Comunicación abierta FDL | Sí |
| Protección | IP20 |
| Temperatura de funcionamiento | +5 a +55 °C |
| Dimensiones (Al. x An. x Pr.) | 112 x 18 x 101 mm |
| Peso | 0.16 kg |
| País de origen | Alemania |
El valor del CP 5622 reside en la amplitud de los servicios de comunicación que soporta cuando se combina con los paquetes de software SOFTNET de Siemens apropiados. Comprender qué servicios requieren qué software ayuda a aclarar lo que proporciona el hardware por sí solo frente a lo que requiere licencias adicionales:
Comunicación PG/OPes proporcionada por el controlador básico de la tarjeta sin licencias de software adicionales. Este es el servicio de comunicación utilizado por STEP 7 (Classic), TIA Portal, DriveMonitor, STARTER y SIMATIC PDM para acceder a PLC, variadores y dispositivos de campo inteligentes para programación, parametrización y monitorización en vivo.
Cualquier ingeniero con STEP 7 o TIA Portal instalado, un CP 5622 en su PC y un cable PROFIBUS conectado a la red puede leer y escribir inmediatamente programas de PLC, monitorizar tablas de variables y acceder a conjuntos de parámetros de variadores.
Maestro PROFIBUS DP Clase 1— intercambio de datos cíclico con esclavos DP — también es compatible de forma nativa.
Este es el modo de comunicación que una aplicación en tiempo de ejecución en el PC utiliza para intercambiar datos de proceso con esclavos PROFIBUS en tiempo real, idéntico a lo que hace un Maestro DP de PLC.
Aplicaciones como sistemas SCADA/HMI, herramientas de adquisición de datos y servidores OPC pueden utilizar este modo para leer continuamente valores de proceso de sensores, instrumentos y palabras de estado de variadores conectados como esclavos PROFIBUS.
Maestro PROFIBUS DP Clase 2— acceso acíclico para diagnóstico y parametrización durante el tiempo de ejecución — requiere el paquete de software SOFTNET-PB DP.
Este modo permite cambios de parámetros en línea en instrumentos y variadores mientras permanecen en operación cíclica normal, que es el modelo de comunicación utilizado por SIMATIC PDM para la gestión de dispositivos de campo y por las herramientas de puesta en marcha de variadores que ajustan parámetros durante la operación en vivo.
Comunicación S7(PUT/GET entre controladores S7 y PC) requiere SOFTNET-PB S7.Operación de esclavo DP— colocar el CP 5622 en un rol de esclavo para recibir datos cíclicos de un Maestro PROFIBUS — requiere SOFTNET-PB DP Slave.
La instalación física requiere abrir el chasis del PC e insertar el CP 5622 en cualquier ranura PCIe disponible.
El soporte de bajo perfil de la tarjeta se adapta a ranuras PCIe semialtas estándar; se debe confirmar un soporte de altura completa para carcasas de tamaño completo. El conector PROFIBUS D-Sub de 9 pines sale del panel trasero, donde se conecta un cable PROFIBUS estándar con conector macho D-Sub de 9 pines.
Los resistores de terminación PROFIBUS deben estar habilitados en ambos extremos físicos del segmento del cable PROFIBUS — el conector del CP 5622 típicamente proporciona la terminación del extremo del PC.
La compatibilidad del sistema operativo abarca las versiones actuales de Windows de 64 bits, así como los entornos heredados de 32 bits.
Siemens mantiene una lista de compatibilidad de SO actualizada bajo la Entrada ID 22611503, que debe verificarse para la versión específica de Windows en uso antes de la instalación, especialmente para las versiones más recientes de Windows que pueden requerir actualizaciones de controladores.
Se pueden instalar varias tarjetas CP 5622 en el mismo PC simultáneamente — relevante para estaciones de trabajo de ingeniería multired que sirven como centros de puesta en marcha PROFIBUS en proyectos con múltiples segmentos PROFIBUS independientes a los que se debe acceder desde el mismo portátil o ordenador de sobremesa.
P1: ¿Se requiere algún software adicional para usar el CP 5622 con STEP 7 o TIA Portal para la programación de PLC?
Para la comunicación PG/OP básica — que cubre todas las tareas de programación, monitorización y diagnóstico en línea de STEP 7 y TIA Portal — no se requiere ningún software adicional más allá del paquete de controladores de la tarjeta y STEP 7 / TIA Portal.
El controlador se instala a través de Windows y hace que la tarjeta esté disponible como una interfaz PROFIBUS para las herramientas de ingeniería de Siemens.
Los paquetes de software SOFTNET solo se requieren para los servicios de comunicación adicionales (tiempo de ejecución Maestro/Esclavo DP, comunicación S7 PUT/GET) utilizados por aplicaciones en tiempo de ejecución o herramientas de diagnóstico específicas más allá de las funciones estándar del software de ingeniería.
P2: La tarjeta encaja en ranuras PCIe X1, X4, X8 y X16. ¿Proporciona el uso de una ranura más grande alguna ventaja de rendimiento?
No. El rendimiento de la tarjeta PCIe está determinado por el propio diseño de la interfaz de la tarjeta, no por el ancho de la ranura en la que está instalada.
El CP 5622 utiliza una interfaz PCIe X1, que proporciona suficiente ancho de banda para PROFIBUS en todas las velocidades de datos hasta 12 Mbit/s.
Instalarla en una ranura X4 o X16 utiliza más de la ranura física de lo que la tarjeta realmente utiliza — esto es mecánica y eléctricamente compatible y no afecta al rendimiento en ninguna dirección.
P3: ¿Se puede utilizar el CP 5622 con un portátil, o solo con ordenadores de sobremesa?
El CP 5622 requiere una ranura PCIe interna, que está disponible en ordenadores de sobremesa y estaciones de trabajo, pero no en portátiles estándar (que tienen interfaces PCIe Mini, M.2 o Thunderbolt en su lugar).
Para la conectividad PROFIBUS de portátiles, Siemens ofrece el CP 5711 (adaptador USB a PROFIBUS) o dispositivos de interfaz externos que se conectan a través de USB o Thunderbolt.
El CP 5622 es la opción adecuada para estaciones de trabajo de ingeniería fijas y ordenadores de puesta en marcha de sobremesa instalados permanentemente en salas de control o talleres.
P4: ¿El CP 5622 soporta comunicación MPI además de PROFIBUS DP, y hay alguna restricción?
Sí. MPI (Interfaz Multipunto) es la interfaz de programación y comunicación propietaria de Siemens utilizada de forma nativa por los S7-300 y los variadores SIMOREG más antiguos.
MPI se ejecuta en el mismo cable físico RS-485 que PROFIBUS y se selecciona a nivel de configuración de software en lugar de a través de hardware diferente.
El conector D-Sub del CP 5622 maneja conexiones PROFIBUS y MPI — el protocolo se selecciona en la configuración de la interfaz del software SIMATIC.
Tenga en cuenta que MPI está limitado a velocidades de datos más bajas (hasta 12 Mbit/s nominales, pero típicamente 187.5 kbit/s o 1.5 Mbit/s en la práctica) y a menos nodos que PROFIBUS DP, y su uso es principalmente para conexiones de CPU S7-300 heredadas y comunicaciones de variadores donde PROFIBUS DP no está configurado.
P5: ¿Cuántos esclavos PROFIBUS puede gestionar el CP 5622 simultáneamente como Maestro DP?
Como Maestro PROFIBUS DP, el CP 5622 soporta hasta 125 nodos esclavos direccionables en un segmento PROFIBUS (el máximo definido por el estándar PROFIBUS).
El tamaño real de la red está limitado por la cantidad total de datos de entrada/salida cíclicos configurados, la velocidad de datos y los requisitos del ciclo de actualización de la aplicación conectada.
En una aplicación típica de estación de trabajo de ingeniería — donde el CP 5622 se utiliza para puesta en marcha y diagnóstico en lugar de control de procesos en tiempo de ejecución — el número de esclavos activos simultáneamente está determinado por el alcance del proyecto en el que se está trabajando en lugar de por un límite de hardware fijo.
