| Lugar de origen | Eslovaquia |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |
| Número de modelo | 6FX2003-0SA17 |
Número de la parte:Se aplicará el método de cálculo de las emisiones de CO2 en el caso de las emisiones de gases de efecto invernadero.
El fabricante:Siemens AG (Eslovaquia)
Línea de productos:Se aplicará el procedimiento de ensayo de la norma de calidad de los productos.

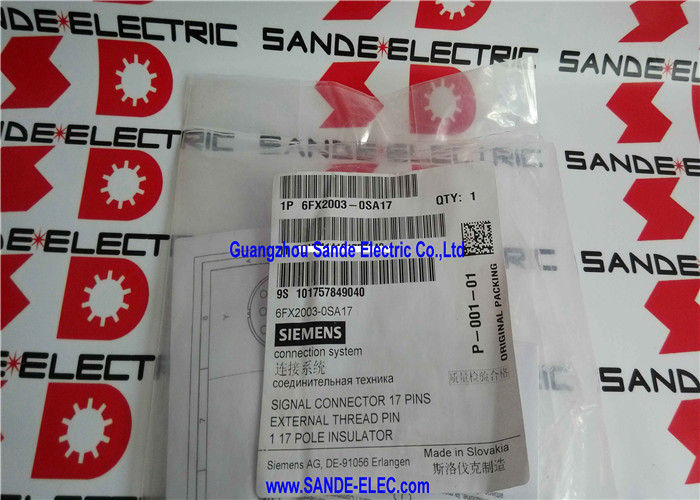

Tipo de producto:Kit de conector de señal (montaje de campo, de 17 polos)
Tipo de conexión:El hilo masculino (pín de hilo externo Steckergehäuse mit Außengewinde)
Cuenta de los postes:17 polos
Contenido del kit:
ElSe trata de un sistema de control de las emisiones de gases de escape.es un kit de conectores de montaje de campo de la gama de accesorios MOTION-CONNECT el conjunto de conectores, elementos de contacto,y hardware de terminación de cables que permite a los ingenieros de mantenimiento e integradores de sistemas fabricar o reparar cables de señal servo a longitudes exactas, en lugar de limitarse al catálogo de cables preensamblados de Siemens.
En una instalación de servo SINUMERIK o SINAMICS, los cables de señal llevan retroalimentación del codificador, control de frenos, sensor de temperatura,y otras señales de bajo nivel entre el servomotor y el amplificador de accionamiento o el módulo CNC.
Estos cables generalmente se compran como unidades preensambladas con los conectores ya instalados, probados y blindados, el enfoque más rápido y confiable para la construcción de una nueva máquina.
Pero las máquinas que han estado funcionando durante años se acumulan situaciones en las que un cable preensamblado no es la respuesta correcta: la máquina se movió y el cable se dañó más allá de una corta reparación,el cable original fue personalizado a través de una bandeja de cable apretada y un reemplazo de longitud estándar no encajará, o el cable necesita ser extendido y no hay una extensión preensamblada disponible en la longitud correcta.
Para todas estas situaciones, el 6FX2003-0SA17 proporciona el extremo del conector el conjunto del conector masculino de 17 polos que se acopla con el enchufe del lado del motor o del lado del accionamiento de la conexión del cable de señal.
El kit incluye la carcasa del conector, dos tamaños de contactos de pines para acomodar el rango de cables que se encuentran en los cables de señal MOTION-CONNECT,y dos terminaciones para aliviar la tensión del cable que cubren diámetros exteriores del cable de 6.5 mm hasta 13 mm.
Con este kit y el cable apropiado (de la gama de cables MOTION-CONNECT o equivalente), el ingeniero construye un cable de reemplazo con la longitud exacta que necesita la instalación.
| Parámetro | Valor |
|---|---|
| Cuenta de los polos | 17 |
| Tipo de conexión | Los demás: |
| Tipo de contacto | El número de puntos de referencia es el siguiente: |
| Contactos de pin (pequeño) | 12 × 0,08 ∼0,22 mm2 |
| Contactos de pin (gran) | Las demás partidas de los demás materiales |
| Terminación del cable 1 | 6Diámetro exterior de 0,510 mm |
| Terminación del cable 2 | 10Diámetro exterior de.1·13 mm |
| Contenido del envase | 1 kit completo |
| Origen | Eslovaquia |
| Estatus de las personas | Actividad |
El programa MOTION-CONNECT de Siemens abarca el ecosistema completo de cables y conectores para servoacciones e instalaciones CNC.
The 6FX2003 series within MOTION-CONNECT is specifically the signal connector (Signalstecker) family — circular connectors for signal cables as opposed to power connectors for motor power cables (which belong to separate series).
La configuración de 17 polos del 6FX2003-0SA17 coincide con el número de pines de tipos de conectores específicos utilizados en la retroalimentación del codificador, codificador/freno combinado,y otras aplicaciones de cables de múltiples señales en servosistemas SINUMERIK y SINAMICS.
Los 17 polos del 6FX2003-0SA17 se adaptan a los múltiples conductores de señal que un cable de retroalimentación completo del servomotor normalmente lleva: el A, B,y N pares de canales (de referencia) para retroalimentación del codificador incremental (6 cables), el suministro del codificador (+5V o +15V y tierra 2 cables), una referencia de cero voltios, sensor térmico para protección contra la sobre-temperatura del motor (2 cables),y señales de freno de estacionamiento (2 cables) sumándose rápidamente a un recuento que encaja dentro de un conector de 17 polos.
La asignación exacta de los pines depende de la combinación específica de motor y accionamiento y se define en la documentación del cable SINUMERIK/SINAMICS para cada aplicación.
El kit 6FX2003-0SA17 incluye contactos de pines en dos rangos de ancho de alambre, lo que es una necesidad práctica porque los cables de señal de servo no son uniformes en la sección transversal del conductor:
0.08 ∼ 0,22 mm2 de contacto (12 piezas):Estos contactos finos manejan conductores delgados normalmente los pares de señales para los canales de codificación A/B/N, líneas de datos de codificación serie y señales de sensores térmicos.las secciones transversales de los conductores a menudo caen en el 0.08 ≈ 0.14 mm2 de alcance.
Usando contactos de bajo tamaño con conductores más grandes, o contactos de gran tamaño con conductores pequeños,Produce crimps poco fiables que fallan bajo la vibración y el ciclo térmico de los entornos de la máquina herramienta.
0Los contactos de.20·0.56 mm2 (17 piezas):Los contactos más grandes se adaptan a conductores más pesados, cables de alimentación del codificador (que pueden ser de 0,25 a 0,35 mm2 para limitar la caída de voltaje de alimentación a lo largo de la longitud del cable), cables de alimentación de frenos,y otros conductores que transportan corrientes pequeñas a distancias más largas donde una sección transversal ligeramente más grande mejora la fiabilidad.
El suministro de doble contacto permite que un kit sirva a una variedad de tipos de cables en toda la familia de cables de señal MOTION-CONNECT sin requerir kits de conectores separados para diferentes calibres de alambre.
La inclusión de dos terminaciones de cable para aliviar la tensión (rango de diámetros externos de 6,5 ̊10 mm y 10,1 ̊13 mm) refleja la variedad de cables de señal MOTION-CONNECT en términos de diámetro exterior:
Los cables de señal más delgados (sólo retroalimentación del codificador, sin frenos o conductores térmicos) generalmente tienen diámetros exteriores en el rango de 6,5 ∼9 mm ∼ el alivio de tensión más pequeño se ajusta a estos.
Los cables combinados (codificador + freno + térmico en una chaqueta) y los cables con conductores adicionales o blindaje más pesado pueden alcanzar el diámetro exterior de 1013 mm.
El hecho de que el kit contenga ambas terminaciones de tensión significa que el ingeniero selecciona la terminación adecuada para el cable específico en el momento del montaje.En lugar de pedir un accesorio separado antes de comenzar la reparación.
P1: ¿Es el 6FX2003-0SA17 un kit de montaje de campo o un conector terminado?
Se trata de un kit de montaje en el campo con los componentes para ensamblar un conector, no un conector terminado y listo para usar.y alivio de tensión para construir el conector en el extremo del cable.
Esto requiere herramientas de encrucijado adecuadas para los tamaños de contacto de pines específicos (0,08 ∼0,22 mm2 y 0,20 ∼0,56 mm2), conocimientos de montaje de conectores,y familiaridad con la asignación de pin específico para la aplicación.
Para los ingenieros que ensamblan sus propios cables con regularidad, el kit es sencillo.alternativas probadas.
P2: ¿Qué herramienta de encrucijado se requiere para los contactos de pines en este kit?
La documentación Siemens MOTION-CONNECT especifica las herramientas de encrucijado adecuadas para cada tamaño de contacto.
Para los contactos en el rango de 0,08 ∼ 0,22 mm2,se requiere una herramienta de crimp de precisión con el tamaño correcto de la matriz para la geometría de contacto específica.
Para los contactos de 0,20 ∼ 0,56 mm2, una matriz compatible en una herramienta de encrucijado industrial estándar maneja el rango más amplio.
Los números de catálogo de herramientas específicas se enumeran en la documentación de Siemens sobre el ensamblaje de cables MOTION-CONNECT.
P3: ¿Dónde se utiliza este conector de 17 polos? en el lado del motor o en el lado del cable?
Configuración de alfiler de hilo masculino del 6FX2003-0SA17 (hillo externo,los contactos de los pines) normalmente corresponde al conector que se acopla con la conexión de toma de contacto femenina en el motor o el amplificador de accionamientoLa documentación del sistema SINUMERIK y SINAMICS proporciona el género y el tipo de rosca del conector de acoplamiento para cada interfaz de motor y accionamiento.
La serie 6FX2003 en su conjunto cubre varias configuraciones de conectores; el hilo y la orientación del alfiler de la variante -0SA17 coinciden con interfaces específicas de retroalimentación del motor.
El conector de cable de apareamiento (con contactos de toma) pertenece a la serie 6FX2003 con una designación toma/acoplamiento.
P4: ¿Puede utilizarse este conector con motores y accionamientos que no sean de Siemens, o sólo dentro del ecosistema Siemens SINUMERIK/SINAMICS?
El formato físico del conector un conector circular de 17 polos con un tipo de rosca específico es un formato de conector industrial estándar.
Si un motor o accionamiento que no sea de Siemens utiliza la misma interfaz física de conector (mismo tipo de rosca, mismo número de postes, mismo diseño de contacto), el 6FX2003-0SA17 es mecánicamente compatible.
Sin embargo, la asignación de pines para equipos que no sean de Siemens tendría que determinarse a partir de la documentación de ese equipo y la compatibilidad de la señal (niveles de voltaje,Los tipos de señales) deben verificarse de forma independiente..
Dentro del ecosistema de Siemens, las interfaces de conectores y las asignaciones de pines están plenamente documentadas en la documentación de los sistemas MOTION-CONNECT y SINUMERIK.
P5: El kit contiene 17 contactos de pines en un rango y 12 en otro ¿Eso significa que no todos los 17 polos usan el mismo tamaño de contacto?
Correcto. La carcasa de 17 polos puede acomodar hasta 17 contactos, pero una aplicación de cable específica puede utilizar diferentes tamaños de contacto en diferentes polos dependiendo de los indicadores del conductor.
El kit proporciona 12 contactos para conductores finos (0,08 ∼0,22 mm2) y 17 contactos para conductores medios (0,20 ∼0,56 mm2),que cubre la población de contactos en un cable de señal MOTION-CONNECT típico sin requerir que el ingeniero clasifique previamente los contactos.
En cualquier conjunto dado, el ingeniero selecciona el tamaño de contacto adecuado para cada conductor individual,el uso de los pequeños contactos para los pares de señales de codificador y los contactos más grandes para los conductores de alimentación y frenos el contenido del kit está dimensionado para cubrir ambas necesidades en un solo paquete.
