Conector de señal del controlador lógico programable de 12 pines PLC 6FX2003-OSA12

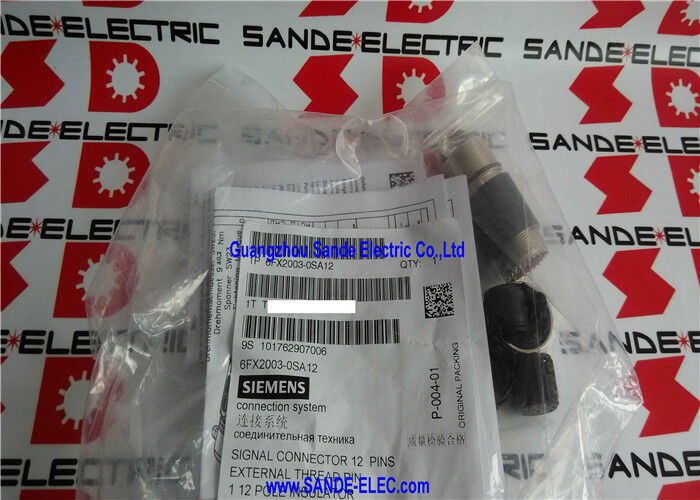

Conector de señal Siemens 6FX2003-0SA12

Descripción general

El 6FX2003-0SA12 es un conector de señal de 12 polos en la versión de pasador con rosca macho. Los datos del producto de Siemens lo identifican con 1 aislador de 12 polos, 12 contactos de clavija para conductores de 0,08-0,22 mm², 12 contactos de clavija para conductores de 0,20-0,56 mm², y 2 terminales de cable para diámetros de cable de 6,5 a 10 mm y de 10,1 a 13 mm, empaquetado como 1 unidad.

Los listados de soporte y hojas de datos de Siemens también lo presentan como un accesorio de conector de señal en lugar de un módulo electrónico activo.

Este conector se utiliza donde el sistema de cableado instalado requiere la versión de pasador con rosca macho de la interfaz de señal de 12 polos.

En trabajos de reemplazo de cables y mantenimiento de máquinas, esa distinción mecánica es tan importante como el número de polos, porque el lado de acoplamiento y la estructura del ensamblaje del cable dependen del tipo exacto de conector. Mantener el mismo estilo de conector ayuda a preservar el formato de conexión original del lado de la señal.

Datos técnicos

Valor de aplicación

Este conector se adapta a terminación de cable de señal, ensamblaje de cable de sensor o codificador, reemplazo de arnés de movimiento/control y mantenimiento del sistema de conectores Siemens donde la interfaz original requiere la versión de pasador con rosca macho.

Debido a que incluye el aislador, los contactos de clavija y los terminales de cable correctos, admite el ensamblaje completo del extremo del conector con piezas mecánicas coincidentes.

Donde la máquina instalada ya utiliza esta familia de conectores, reemplazarla con el mismo modelo ayuda a preservar la estructura de acoplamiento original y el diseño del extremo del cable.

Eso es importante en sistemas donde el conector en sí es parte de un estándar de cable de señal definido en lugar de ser solo un enchufe de campo genérico.

Notas de selección

Las comprobaciones principales son el requisito de 12 polos, las estilo de conector de pasador con rosca macho, las secciones transversales de cable admitidas, y los rangos de diámetro exterior del cable.

Esos detalles determinan si el conector se ajustará correctamente al cable y se acoplará con su contraparte prevista en el sistema.

Preguntas frecuentes

P1: ¿Qué es 6FX2003-0SA12?
Es un conector de señal Siemens de 12 polos en la versión de pasador con rosca macho. Los datos del producto de Siemens enumeran el aislador, dos grupos de tamaños de contactos de clavija y piezas de terminales de cable en el paquete, por lo que está destinado al ensamblaje o reemplazo completo del conector de señal.

P2: ¿En qué se diferencia de un conector tipo zócalo?
Este modelo es la versión de pasador con rosca macho, no la versión de zócalo. Esa diferencia afecta el lado de acoplamiento del conector y debe coincidir con la disposición de conexión original del cable y su contraparte. La distinción es parte de la identidad central del producto.

P3: ¿Por qué son importantes los rangos de tamaño de los contactos de clavija?
Los contactos de clavija incluidos están especificados para conductores de 0,08-0,22 mm² y 0,20-0,56 mm². Emparejar el tamaño del contacto con el tamaño del cable es necesario para una terminación correcta y una conexión de señal segura.

Esa es una de las comprobaciones clave durante la reconstrucción del conector o el reemplazo del cable.

P4: ¿Por qué los rangos de los terminales de cable son importantes para este conector?
Definen qué diámetros exteriores de cable se pueden sujetar correctamente dentro del ensamblaje del conector.

Siemens enumera 6,5 a 10 mm y 10,1 a 13 mm, lo que ayuda a garantizar un soporte adecuado del cable y estabilidad mecánica después de la terminación.

P5: ¿Qué se debe verificar antes de realizar el pedido?
Verifique el código del conector instalado, confirme que el sistema requiere la versión de pasador con rosca macho de 12 polos, verifique el tamaño del conductor y asegúrese de que el diámetro del cable se ajuste a uno de los rangos de terminales enumerados.

Esos puntos determinan si el conector coincide con el ensamblaje de cable existente.
