Conector de señal de 17 pines tipo 6FX2003-0SU17 6FX2 003-0SU17 6FX2OO3-OSU17

El conector de señal de Siemens 6FX2003-0SU17

Resumen general

ElSe aplicará el procedimiento siguiente:es unConector de señal de 17 polosLos datos de Siemens lo identifican como unenchufe de tuerca de uniónpaquete suministradoaislante de 1 × 17 polos,17 contactos para 0,08 ∼0,22 mm2,17 contactos para 0,20 ∼0,56 mm2, y2 terminales de cable de diámetros de 6,5 a 10 mm y de 10,1 a 13 mmEs un conjunto de conectores para el cableado de señales y terminación de cables, no un módulo electrónico activo.

Esta pieza es muy adecuada para el montaje de cables originales, el trabajo de reemplazo de arneses y la reparación de campo donde el formato del conector, el tamaño del conductor,y el rango de sujeción del cable debe coincidir con la estructura del cable Siemens existente.

El conjunto completo hace que sea más fácil restaurar el diseño de conexión original sin mezclar partes de contacto o terminales incompatibles.

Datos técnicos

Valor de la aplicación

Este conector se ajustaCables de señal de servo, arneses de señal del lado de la máquina, cables de interconexión de control y cables de repuestodonde un conector industrial multipolar debe coincidir con el conjunto original.

Debido a que el paquete incluye el aislante, los conjuntos de contacto y las partes terminales del cable,Es especialmente útil cuando la reconstrucción del cable debe completarse de manera limpia y sin cambiar la familia de conectores original.

Notas de selección

Para la selección, los puntos más importantes son:Diseño de 17 polos, elsecciones transversales de alambre con soporte, y elrango de diámetro exterior del cableSi el tamaño del conductor o el diámetro del cable no coinciden con el kit de conectores, es posible que el cable terminado no termine correctamente ni se cierre con seguridad.

Preguntas frecuentes

P1: ¿Qué es exactamente 6FX2003-0SU17?

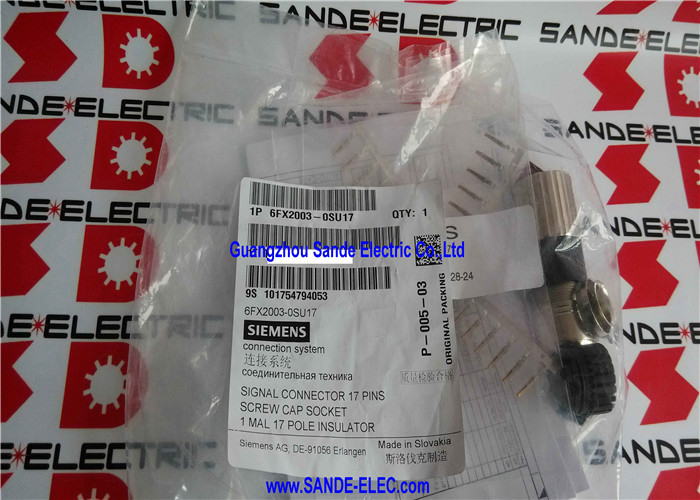

Es unaConjunto de conectores de señal Siemens de 17 polosEl paquete publicado incluye el cuerpo del enchufe, el aislante de 17 polos, dos conjuntos de contacto completos para diferentes rangos de tamaño de conductores y partes de terminales de cable para dos rangos de diámetro de cable.

Esto significa que está destinado al ensamblaje completo del extremo del cable o al reemplazo del conector, no solo como una cáscara suelta.

P2: ¿Es sólo un conector o contiene componentes eléctricos?
Es unaproducto de conector únicamenteLos contenidos publicados son partes mecánicas y terminales: enchufe, aislante, contactos y terminales de cable.

P3: ¿Por qué hay dos rangos de tamaño de contacto diferentes?
Debido a que el conector soporta más de un conductor de sección transversal.0.08 ∙ 0,22 mm2, y el otro es para0.20 ∙ 0,56 mm2.

Esto es importante cuando se reconstruye un cable, porque el contacto debe coincidir con el tamaño del cable para un encrucijado seguro y una transmisión de señal estable a largo plazo.

P4: ¿Por qué los rangos de terminales de cable importan?
El rango de terminales del cable determina si el conector puede sujetar y sellar el cable correctamente.

Este modelo incluye piezas terminales para6.5 a 10 mmy10.1 a 13 mmEl tamaño del cable ayuda a mantener el alivio de la tensión y evita que el movimiento se transfiera directamente al área de contacto.

P5: ¿Qué se debe comprobar antes de hacer el pedido?
Compruebe el código del conector instalado, confirme que el sistema necesita unConector de señal de 17 polos, comprobar elsección transversal del alambre, y confirmar que el diámetro exterior del cable se encuentra dentro de uno de los rangos de terminales indicados.

Estos puntos determinan si el conector encajará correctamente en el conjunto existente.
