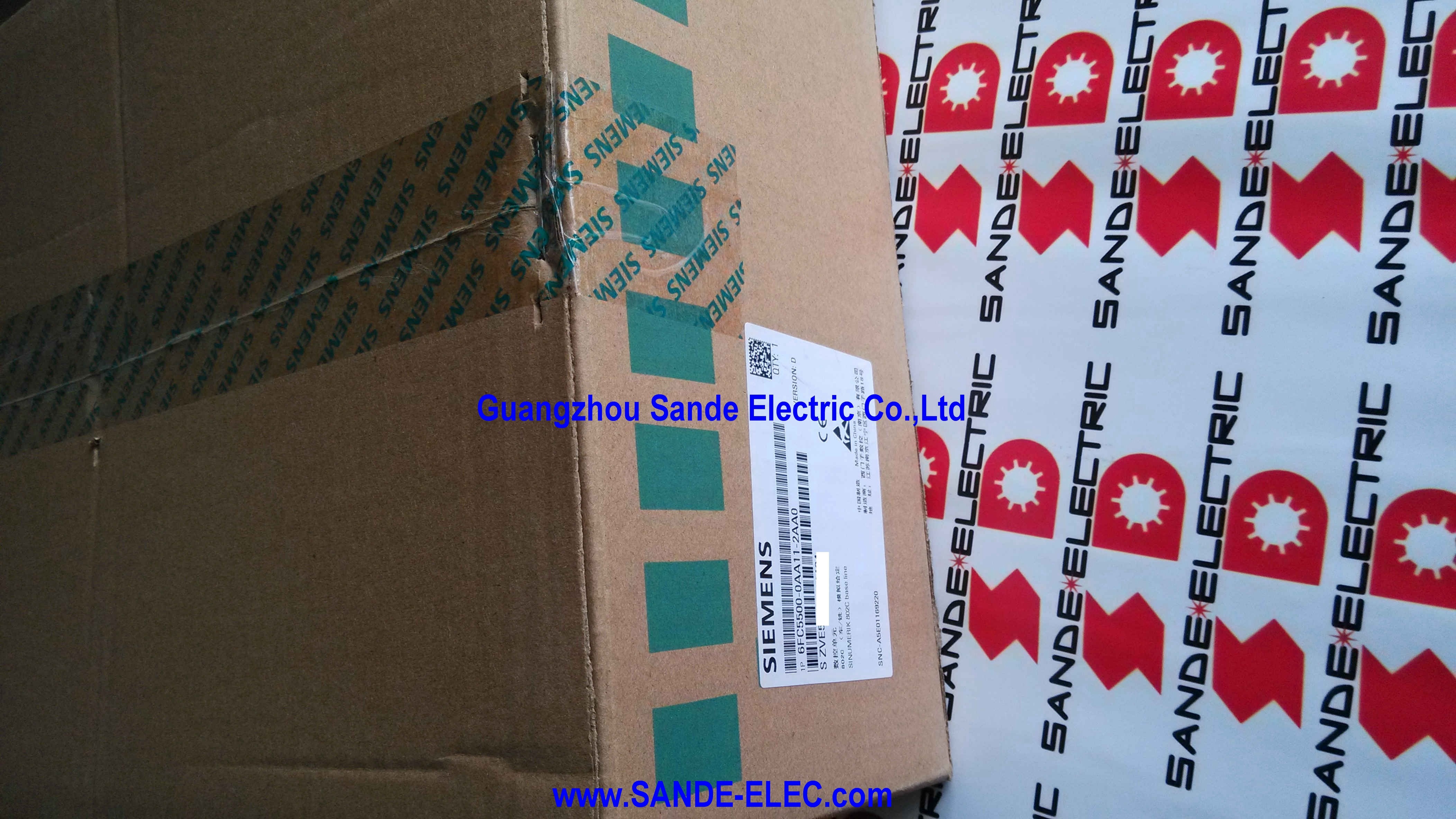

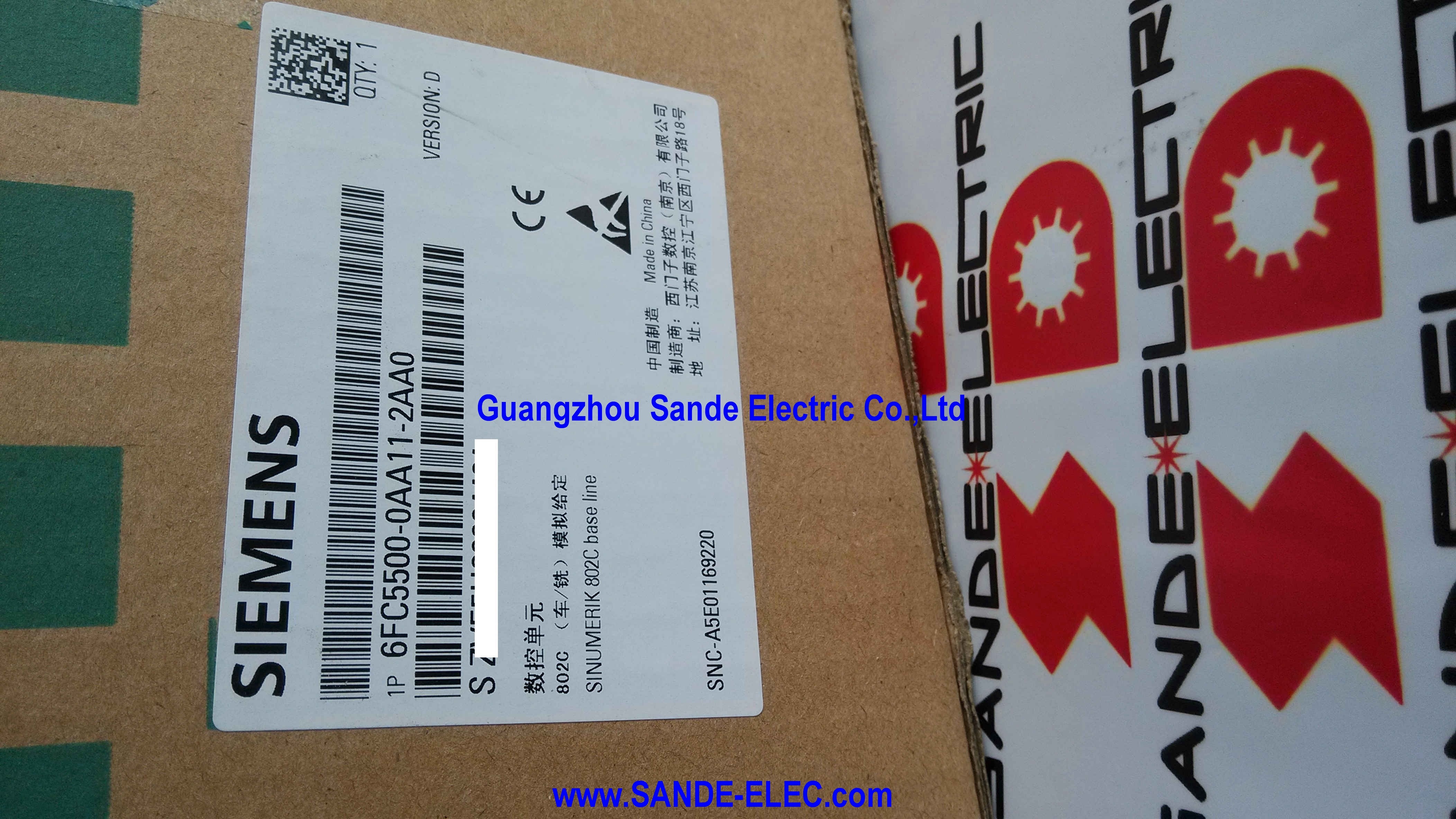

Siemens 6FC5500-0AA11-2AA0 ∙ SINUMERIK 802C Línea de base ∙ Paquete básico CNC completo, 3 unidades analógicas + 1 husillo, 48/16 DI / O, panel de operador + MCP, caja de herramientas y cuaderno de registro
Resumen general
ElSe trata de una serie de productos de la categoría "A" y "B" que se encuentran incluidos en la categoría "A".es el paquete básico de línea base SINUMERIK 802C ¢ la entrada de Siemens en el segmento absolutamente más bajo del mercado CNC,diseñado para llevar el control CNC genuino a las aplicaciones de máquinas herramienta más simples sin el costo o la complejidad de las plataformas SINUMERIK de nivel superior.
El sufijo "2AA0" lo identifica como la versión del mercado chino de la Línea de Base 802C, mientras que la función y el contenido son idénticos a la versión mundial -1AA0.
Todo lo que una máquina herramienta necesita para operar como un sistema CNC está en este paquete.
El panel de control del operador integra el procesador CNC, el PLC, la pantalla, el teclado y el panel de control de la máquina en un solo conjunto compacto.no hay unidad de control separada para montar y cablear.
El módulo de E/S periférico maneja las 48 entradas digitales y las 16 salidas digitales que conectan los sensores de la máquina, los interruptores de límite, los solenoides y los contactores del motor al CNC.
El CD de la caja de herramientas contiene el software de puesta en marcha y la documentación.
El posicionamiento de la "línea de base" en la jerarquía de productos SINUMERIK es deliberado: este es el sistema de control para máquinas que necesitan capacidad CNC pero no pueden justificar la inversión en 808D, 828D,o plataformas más altas.
Un pequeño taller de conversión de un torno manual a CNC, un centro de formación profesional que equipa a los estudiantes con su primera máquina CNC,un fabricante de maquinaria dirigido a mercados competitivos en cuanto a costos. Estos son los escenarios en los que la línea base 802C tiene sentido práctico..
Especificaciones clave
| Parámetro |
Valor |
| Contenido del envase |
OPC+MCP, 48/16 DI/O, caja de herramientas, cuaderno de viaje |
| Ejes de accionamiento |
Con una tensión de transmisión superior o igual a 300 V |
| El eje |
1 analogía |
| Tipos de codificadores |
TTL / Resolvedor |
| Programación |
DIN 66025 (código G) |
| Tipos de máquinas |
Giro y fresado |
| Mercado |
China (sufijo 2AA0) |
| Estatus de las personas |
Suspendió su producción |
Interfaz de unidad analógica
La salida de referencia de velocidad analógica de ±10V de la línea base 802C para cada eje es el lenguaje universal de los sistemas de servoacción desde la década de 1970 hasta la década de 2000.Las demás, Fanuc, ELMO, y docenas de otros fabricantes responde a ± 10V el voltaje de salida del CNC ordena la velocidad de referencia de la unidad,y el codificador montado en el motor reporta la posición real de nuevo a la CNC.
Esta arquitectura de interfaz analógica es la razón por la cual la Línea de Base 802C es efectiva en el mercado de modernización.
Un torno manual construido en la década de 1980 con motores de accionamiento convencionales se puede actualizar a control CNC mediante la adición de servomotores con codificadores TTL,con una capacidad de transmisión superior a 20 W, pero no superior a 300 W,, y el cableado de la línea base 802C como el controlador CNC.
La máquina obtiene una ejecución completa del programa NC, un control automático del ciclo y una precisión de posición a una fracción del costo de reemplazar la máquina por completo.
La compatibilidad con los codificadores TTL (señales A / B / Z incrementales) y los resolvedores (sensores analógicos seno / coseno) amplía aún más la selección de hardware.
Los resolvedores son inherentemente robustos y resistentes a la contaminación, a menudo preferidos en entornos de talleres con refrigerante y chorro.Ambos se conectan directamente a las entradas de retroalimentación de la línea base 802C.
Programación DIN y modo de máquina manual
The 802C Base Line executes programs written in DIN 66025 — the German national standard (essentially identical to ISO 6983) that defines the G-code and M-code programming language used in virtually all CNC machine tools worldwide.
Un programador entrenado en cualquier otro Siemens CNC, o en Fanuc, Mitsubishi, o la mayoría de las otras plataformas CNC principales, ya conoce los fundamentos de DIN 66025.G02/G03 para la interpolación circular, M03/M04/M05 para el control del husillo.
Más allá de la ejecución estándar de código G, la Línea de Base 802C ofrece una interfaz de usuario de "máquina manual" diseñada específicamente para máquinas de torneado.
En este modo, el mando permite al operador conducir los ejes manualmente con la rueda de mano mientras el CNC controla la posición,cambiar sin problemas entre el funcionamiento convencional y la ejecución del ciclo NC sin cambiar la configuración de la máquina, y ejecutar ciclos preprogramados (girar, perforar, cortar hilos) desencadenados por simples selecciones de teclas blandas en lugar de programas NC completos.
This dual operation mode — CNC machine and conventional machine in the same control — is particularly valuable in small-batch workshops where most work is conventional but occasional complex parts require CNC precision.
48/16 E/S digitales Alcance de la integración de máquinas
Las 48 entradas digitales y 16 salidas digitales del módulo periférico de la línea base 802C manejan la interfaz binaria completa entre el CNC y los sistemas mecánicos y eléctricos de la máquina herramienta:
Las 48 entradas permiten: interruptores de puntos de referencia para todos los ejes (que devuelven la máquina a una posición conocida al arrancar),interruptores de límite de desplazamiento (tanto los límites de hardware como las entradas de monitoreo de límites de software), sensor de orientación del husillo (para el posicionamiento del cambio de herramienta), monitoreo del nivel y la presión del refrigerante, monitoreo del bloqueo y la protección de las puertas, sensores de sujeción del portaherramientas,y entradas del panel del operador más allá de las manejadas directamente por el MCP.
Las 16 salidas de comando: contactor de la bomba de refrigerante, actuadores de cambio de herramientas, freno de husillo, solenoides de cambio de marchas, lámparas indicadoras y dispositivos de alarma.
Para las máquinas que requieran entradas/salidas adicionales más allá de la base 48/16,la expansión a través de paneles de relé externos o dispositivos de E/S adicionales conectados a través de interfaces serie disponibles es una opción dentro de la arquitectura general del sistema.
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre el 6FC5500-0AA11-2AA0 (China) y el 6FC5500-0AA11-1AA0 (en todo el mundo)?
El sufijo -2AA0 designa la versión para el mercado interno de China del paquete básico SINUMERIK 802C Base Line.
El contenido funcional hardware, software, módulo de E/S, caja de herramientas, libro de registro es idéntico entre las dos versiones.
La distinción está en el sistema regional de pedidos y distribución de Siemens:La versión -2AA0 se vende a través de los canales de distribución de Siemens en China y ha sido homologada y adaptada para el mercado chino..
Para las adquisiciones dentro de China, el -2AA0 es el número de orden apropiado; para las adquisiciones internacionales, se utiliza el -1AA0.Ambas variantes son compatibles con la misma documentación y recursos de apoyo técnico.
P2: ¿Cuál es el número máximo de bloques de programa de piezas (pasos NC) que puede almacenar la línea base 802C?
El almacenamiento de programas NC de la línea base 802C está deliberadamente dimensionado para programas simples y de baja complejidad consistentes con su posicionamiento en el mercado de máquinas herramienta.
La capacidad de almacenamiento exacta está definida en la documentación del sistema SINUMERIK 802C Base Line, que especifica la memoria no volátil disponible para programas de piezas.
Programas para ciclos de giro típicos y contornos de fresado en el rango de aplicación previsto de este controlLos patrones de perforación , dentro del almacenamiento disponible.
Para las aplicaciones que requieren programas muy grandes (conturnos complejos generados por CAM), el posicionamiento de la línea base 802C sugiere que los programas se dividan o que el tipo de máquina se reconsidere.
P3: ¿Puede la Línea de Base 802C controlar un cuarto eje, por ejemplo, una mesa giratoria en una fresadora?
La línea de base estándar 802C admite hasta tres ejes de alimentación y un husillo.
No hay opción de software para un cuarto eje en esta generación de control, a diferencia del SINUMERIK 808D que ofrece una opción de eje adicional.
Si una aplicación de fresado requiere un cuarto eje, la opción adecuada es la variante de fresado 808D con la opción de software de eje adicional, o un control SINUMERIK de nivel superior.
La línea base 802C es básicamente un controlador de tres ejes de alimentación.
P4: ¿La caja de herramientas incluida en el paquete es compatible con Windows 10 y los sistemas operativos actuales para PC?
El software de caja de herramientas SINUMERIK 802C Base Line fue desarrollado durante la era de Windows XP/2000.
La compatibilidad con Windows 10 y sistemas operativos posteriores puede ser limitada o requerir ajustes de modo de compatibilidad.
Para la puesta en marcha y parametrización de sistemas de línea de base 802C utilizando ordenadores actuales,Se recomienda comprobar Siemens Industry Online Soporte para la última versión de la caja de herramientas y sus notas de compatibilidad con Windows.
Muchos ingenieros de mantenimiento mantienen una computadora portátil más antigua dedicada con Windows XP o Windows 7 específicamente para el trabajo de la serie SINUMERIK 802 heredada.
P5: ¿Qué unidades están diseñadas específicamente para trabajar con la línea base 802C?
The SIMODRIVE Base Line drive family is Siemens's specifically designed drive partner for the 802C Base Line — a cost-optimised analogue servo drive using the same ±10V setpoint interface with TTL encoder feedback that the 802C Base Line outputs.
La línea de base SIMODRIVE proporciona un rendimiento igualado (torque, rango de velocidades, respuesta dinámica) apropiado para la clase de máquina herramienta que controla la línea de base 802C.
Los servoaccionadores analógicos de terceros con entrada de ±10 V y retroalimentación del codificador TTL también son compatibles,siempre que las especificaciones de la envolvente de rendimiento y de la interfaz del codificador de la unidad se verifiquen con respecto a los requisitos de la línea base 802C para el eje específico de la máquina..
