| Lugar de origen | Alemania |
| Nombre de la marca | SIMENS |
| Certificación | CE RoHS |
| Número de modelo | 6FC5101-0AA01-0AA0 |

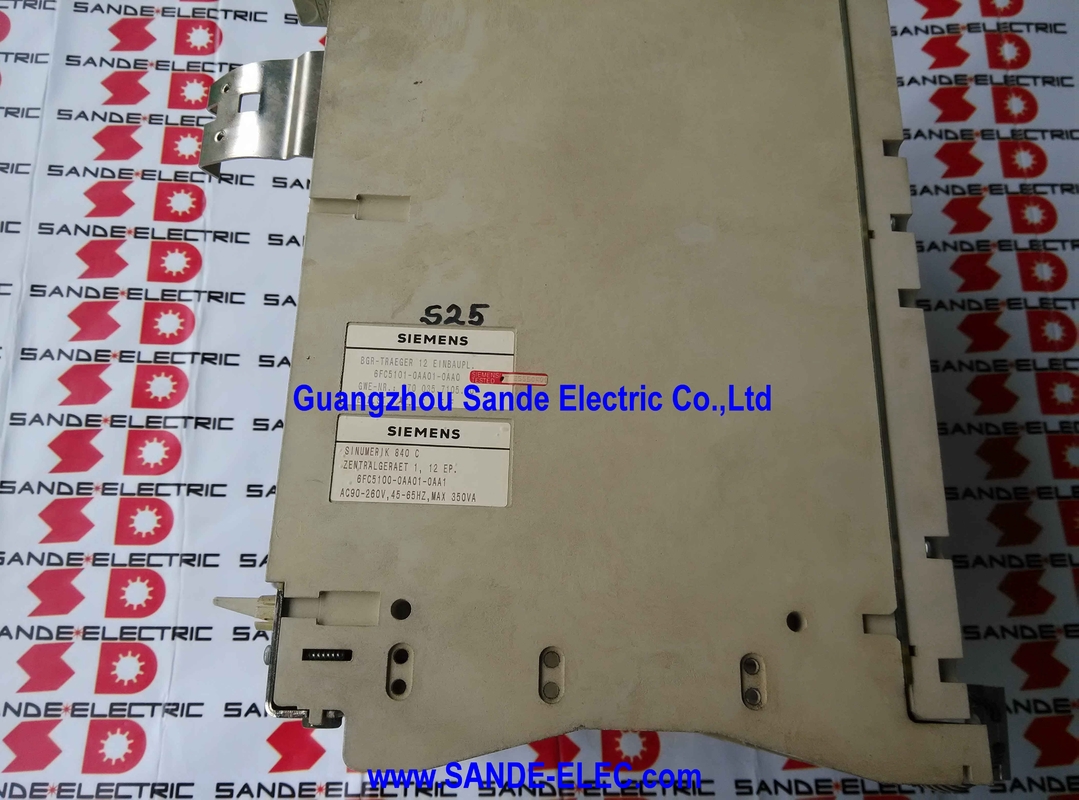

El Siemens 6FC5101-0AA01-0AA0 es el Controlador Central 1 SINUMERIK 840C — el chasis de rack de 12 ranuras que forma la columna vertebral física del sistema de control CNC SINUMERIK 840C.
El 840C fue la plataforma de control CNC insignia de Siemens desde principios de la década de 1990 hasta la de 2000, ocupando la gama alta de Siemens en CNC y encontrando una amplia aplicación en centros de mecanizado de alto rendimiento, células de fabricación flexibles, centros de torneado/fresado multieje y otras aplicaciones CNC exigentes.
Miles de máquinas equipadas con 840C permanecen en servicio productivo en instalaciones de fabricación de todo el mundo, y el mantenimiento de estos sistemas requiere acceso a todos los niveles de hardware, incluido el propio chasis del rack.
La designación "sin equipar" es significativa: el 6FC5101-0AA01-0AA0 es la estructura de rack desnuda — el chasis de aluminio y acero con bus de placa posterior, guías de ranura, conectores del panel frontal y hardware de montaje — sin ninguna de las tarjetas de módulo que hacen funcionar el 840C.
La fuente de alimentación, el procesador NC, la CSB, la CPU de la PLC, los módulos de interfaz y las placas de eje se instalan en este chasis, pero se piden y gestionan por separado.
El 6FC5100-0AA01-0AA1, estrechamente relacionado (tenga en cuenta la ligera diferencia en el número de pieza), es el rack equivalente que se envía con la fuente de alimentación, la CSB y la CPU de la PLC 135WD ya instaladas.
En términos prácticos de mantenimiento, el rack sin equipar cumple una necesidad específica: cuando el chasis de un Controlador Central 1 840C ha sufrido daños físicos — conectores de placa posterior dañados, estructura de rack agrietada, guías de tarjetas corroídas — pero los módulos instalados siguen siendo funcionales, el rack sin equipar permite al ingeniero de mantenimiento transferir los módulos funcionales del chasis dañado al nuevo rack, restaurando el sistema sin reemplazar costosas tarjetas de módulo.
| Parámetro | Valor |
|---|---|
| Número de ranuras | 12 |
| Contenido del módulo | Sin equipar (solo chasis) |
| CNC compatible | SINUMERIK 840C / 840CE |
| Posición del controlador | Controlador Central 1 |
| Estado | Descatalogado |
El SINUMERIK 840C es un sistema de control CNC modular organizado en torno a uno o más racks de controlador central. En una instalación completa 840C, el Controlador Central 1 (este rack) es el rack principal que alberga las placas críticas del sistema:
Fuente de alimentación (PS): Convierte la entrada de red de CA a los voltajes regulados necesarios para todas las placas instaladas — típicamente +5V, ±15V y +24V para los diversos circuitos lógicos y analógicos. Instalado en la posición de ranura más a la izquierda.
CSB (Placa de Servicios Centrales): Proporciona la gestión del bus del sistema, la distribución del reloj y la infraestructura de comunicación entre placas para el rack.
La CSB es la placa que convierte la placa posterior en una infraestructura de comunicación funcional en lugar de solo un conjunto de conectores pasivos.
CPU de PLC (135WD o similar): El procesador de PLC SIMATIC S5-135WD integrado que ejecuta la lógica de control auxiliar de la máquina — gestionando el cambiador de herramientas, el sistema de refrigeración, la monitorización de enclavamientos de seguridad y todas las funciones binarias de la máquina que el procesador NC (control numérico) delega a la PLC.
Placas de procesador NC: Las tarjetas de procesador de control numérico que ejecutan los cálculos de interpolación, los algoritmos de control de posición del eje y la interpretación del programa de pieza.
La configuración específica del procesador NC depende del número de ejes y canales configurados para la máquina.
Placas de interfaz: Placas de E/S, placas de interfaz de codificador, placas de circuito de medición y otras placas específicas de la aplicación que ocupan las ranuras restantes.
La capacidad de 12 ranuras del Controlador Central 1 acomoda una instalación típica de SINUMERIK 840C con un alto número de ejes.
Las máquinas que requieren más de 12 ranuras utilizan racks de Controlador Central adicionales (Controlador 2, Controlador 3) en cascada al rack principal a través de conexiones de bus entre racks.
El SINUMERIK 840C y el 840CE comparten la misma plataforma de hardware, incluido este chasis de rack, pero difieren en sus capacidades de sistema de husillo y accionamiento:
El 840C es la configuración estándar — diseñado para su uso con accionamientos de servo y husillo SIMODRIVE 611 a través de la arquitectura de interfaz SINUMERIK 840C estándar.
El 840CE (Mejorado) amplía el 840C con funcionalidad adicional — soporte para SIMODRIVE 611 con interfaces de accionamiento mejoradas, funciones de control de husillo ampliadas y canales de eje adicionales opcionales para configuraciones de máquina más complejas.
La designación "CE" se utilizó para ciertas variantes específicas de exportación y de función mejorada.
Ambos sistemas utilizan el mismo chasis de rack mecánico, placa posterior y conjunto de módulos fundamental.
La diferenciación de hardware reside en la configuración específica del módulo cargado — el software y la configuración en el procesador NC y las placas de PLC determinan si el sistema opera como 840C o 840CE.
Si bien los módulos electrónicos dentro de un controlador central 840C son los elementos que con mayor frecuencia requieren reparación o reemplazo, el propio chasis del rack puede requerir reemplazo bajo circunstancias específicas:
Daños en los conectores de la placa posterior: Los conectores del bus de contacto dorado en la placa posterior reciben y liberan tarjetas de módulo a lo largo de muchos ciclos de mantenimiento.
En entornos de mantenimiento de alta frecuencia, o después de que un módulo se fuerza en una ranura desalineada, los conectores de la placa posterior pueden dañarse. Una vez que ocurre un daño en los conectores de la placa posterior, la fiabilidad eléctrica de todo el rack se ve comprometida — reemplazar el chasis es la solución correcta.
Daños por corrosión o contaminación del rack: En talleres donde el armario CNC ha estado mal sellado contra vapores de refrigerante, virutas de metalurgia o fluidos de limpieza, la estructura del chasis del rack puede corroerse hasta el punto en que las ranuras de los módulos ya no proporcionan un montaje mecánico seguro.
Un chasis corroído que permite que las tarjetas de módulo cambien de posición durante la vibración crea fallos de contacto intermitentes que son extremadamente difíciles de diagnosticar.
Impacto físico: Accidentes en el armario, daños durante el transporte o manipulación inadecuada pueden doblar o agrietar físicamente las guías de ranura del rack, impidiendo que los módulos se asienten correctamente.
En todos estos casos, el chasis sin equipar 6FC5101-0AA01-0AA0 proporciona el reemplazo estructural preservando la inversión en las tarjetas de módulo instaladas.
P1: ¿Cuál es la diferencia entre el 6FC5101-0AA01-0AA0 y el 6FC5100-0AA01-0AA1?
El 6FC5100-0AA01-0AA1 (prefijo de número de pieza base ligeramente diferente: -5100 frente a -5101) es el Controlador Central 1 totalmente equipado, entregado con fuente de alimentación, CSB y CPU de PLC 135WD instaladas. El 6FC5101-0AA01-0AA0 es solo el chasis sin equipar — llega sin módulos instalados.
La versión sin equipar es apropiada cuando se transfieren módulos funcionales de un chasis dañado. Al reconstruir o configurar un sistema 840C desde cero, se necesita la versión equipada o módulos de origen independiente.
P2: ¿Se pueden instalar módulos de un rack Controlador 2 o Controlador 3 SINUMERIK 840C en este chasis Controlador 1?
El conector físico de la placa posterior y las dimensiones de las ranuras son consistentes en toda la familia de racks de controlador central 840C — las placas diseñadas para ranuras del Controlador 2 o Controlador 3 encajan físicamente en las ranuras del Controlador 1.
Sin embargo, la posición lógica de ciertas placas (particularmente la fuente de alimentación PS, la CSB y las placas que ocupan posiciones de ranura reservadas específicas) se define en la configuración de hardware SINUMERIK 840C, y la mezcla de placas entre las posiciones de los racks del controlador requiere una cuidadosa referencia cruzada con la guía de planificación 840C para verificar la configuración de las direcciones de las placas, la configuración de los puentes y las asignaciones de ranuras de la placa posterior.
P3: ¿Cuál es la limitación del número de ranuras y qué sucede si una configuración 840C requiere más de 12 ranuras?
El rack Controlador 1 proporciona 12 ranuras para módulos. Cuando una configuración de máquina específica — alto número de ejes, múltiples canales, E/S extensas — requiere más de 12 posiciones de ranura, el sistema 840C se expande añadiendo racks Controlador 2 (6FC5101-0AB02-0AA0 con 18 ranuras + 3 ranuras AT) y, si es necesario, racks Controlador 3, conectados al Controlador 1 a través de la interfaz de bus entre racks.
La guía de planificación para la configuración específica 840C especifica qué placas deben estar en el Controlador 1 y cuáles se pueden distribuir en racks adicionales.
P4: ¿Sigue Siemens dando soporte al SINUMERIK 840C y cuál es la situación de las piezas de repuesto?
La plataforma SINUMERIK 840C ha sido descatalogada por Siemens durante muchos años, pero Siemens proporciona lo que denomina "Servicios Industriales" para plataformas heredadas — disponibilidad de piezas de repuesto y servicios de reparación durante períodos definidos.
Para los usuarios finales que operan máquinas 840C, los principales canales de piezas de repuesto son la propia logística de piezas de repuesto de Siemens (para componentes que aún están en su inventario), servicios especializados de reparación SINUMERIK que almacenan módulos 840C reacondicionados y el mercado de excedentes industriales.
El propio chasis del rack — como componente mecánico más que electrónico — tiende a estar relativamente disponible en el mercado de excedentes en comparación con las tarjetas de módulo.
P5: ¿Cuál es el sucesor del SINUMERIK 840C y se puede realizar una actualización reutilizando los motores y accionamientos del 840C?
El sucesor designado por Siemens del SINUMERIK 840C es el SINUMERIK 840D sl (Solution Line) y, más recientemente, la plataforma SINUMERIK ONE.
Una migración de 840C a 840D sl generalmente reemplaza completamente la electrónica del controlador CNC — el rack del controlador central y todas sus placas se reemplazan con hardware 840D sl — mientras que los accionamientos de servo y husillo SIMODRIVE 611 a menudo se pueden conservar con las actualizaciones de software de accionamiento apropiadas.
Los sistemas de motor y codificador son generalmente compatibles. La estructura mecánica de la máquina, la geometría del eje y el servicio de los cables de campo y conectores se pueden preservar en una migración bien planificada, lo que hace que el reemplazo de la electrónica sea viable sin una reconstrucción completa de la máquina.
